Государственный реестр средств измерений

Газоанализаторы AZ 8000, 64392-16

64392-16
Г азоанализаторы AZ 8000 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли азота в аргоне и гелии при производстве чистых газов и контроле технологических процессов.
Карточка СИ
Номер в госреестре 64392-16
Наименование СИ Газоанализаторы
Обозначение типа СИ AZ 8000
Изготовитель "Orthodyne S.A.", Бельгия
Год регистрации 2016
Срок свидетельства 28.06.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы AZ 8000 (далее - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли азота в аргоне и гелии при производстве чистых газов и контроле технологических процессов.

Описание

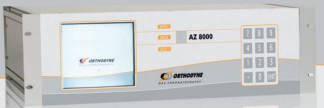

Конструктивно газоанализаторы выполнены в виде единого блока, на передней панели которого расположен жидкокристаллический экран и управляющие клавиши (клавиши перемещений и клавиши программируемых функций). На задней панели газоанализаторов расположены входное и выходное отверстия для анализируемого газа, электрические разъемы.

Принцип действия газоанализаторов - плазменно-ионизационная спектроскопия. Чувствительным элементом является кварцевая ячейка, помещенная в электромагнитное поле. Под воздействием электромагнитного поля молекулы анализируемого газа ионизируются и испускают электромагнитное излучение различных длин волн. Выделение полосы азота из спектра испускания производится узкополосным интерференционным фильтром. Результат измерений высвечивается на экране. На экране также отображается информация о состоянии прибора, диапазон измерений, скорость потока газа.

В приборах также реализована система оповещения об ошибках при проведении градуировки (ALARM CAL), а также о нарушении параметров функционирования (отклонение расхода анализируемого газа: ниже 30 см3/мин или свыше 150 см3/мин; отсутствие разряда в измерительной камере).

Газоанализаторы имеют аналоговый выход (4-20) мА для подключения внешних устройств, Ethernet, а также выходы для удаленного контроля (реле типа «сухой» контакт). По дополнительному заказу газоанализаторы могут комплектоваться цифровыми интерфейсами RS-232, RS-422, RS-485, Profibus.

Место нанесения

знака поверки

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Chromdyne

Номер версии (идентификационный номер ПО)

не ниже 3.14.14

Цифровой идентификатор ПО

10AFB2E1*)

*) только для версии 3.14.14, расчет с помощью DatamanS4SoftwareWindows Version 2.17. Защита программного обеспечения реализована средствами обнаружения и фиксации со

бытий (контрольный журнал) и средствами управления доступом (пароль).

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон показаний объемной доли азота, -1

млн

от 0 до 1 от 0 до 10 от 0 до 100

Диапазон измерений объемной доли азота, млн-1

от 1 до 10 включ. св. 10 до 100

Пределы допускаемой относительной погрешности измерений объемной доли азота, %, в диапазоне:

от 1 млн-1 до 10 млн-1 включ. св. 10 млн-1 до 100 млн-1

±15

±10

Потребляемая мощность, Вт, не более

40

Г абаритные размеры (дли-нахвысотахширина), мм, не более

483x375x133

Масса, кг, не более

15

Условия эксплуатации:

- температура окружающего воздуха, °С

от +10 до +45

- атмосферное давление, кПа

от 84,0 до 106,7

- расход газа, см3/мин

от 15 до 200

Электрическое питание:

- напряжение переменного тока, В

115 или 220

- частота переменного тока, Гц

от 50 до 60

Комплектность

Газоанализатор AZ 8000.

Комплект ЗИП.

Эксплуатационная документация.

Методика поверки.

Поверка

осуществляется по документу МП 64392-16 «Газоанализаторы AZ 8000. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 22 марта 2016 г.

Основные средства поверки:

- государственные стандартные образцы - газовые смеси состава азот в аргоне или азот в гелии ГСО 10539-2014.

Сведения о методах измерений

приведены в руководстве по эксплуатации на газоанализаторы AZ 8000.

Нормативные документы, устанавливающие требования к газоанализаторам AZ 8000

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация фирмы «Orthodyne S.A.», Бельгия.

64392-16
Номер в ГРСИ РФ:
64392-16
Производитель / заявитель:
"Orthodyne S.A.", Бельгия
Год регистрации:
2016
Cрок действия реестра:
28.06.2026
