| Номер в госреестре | 64394-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ТНС мод. ТНС 5000, ТНС 5005, ТНС 5010 |
| Изготовитель | "Orthodyne S.A.", Бельгия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ТНС модели ТНС 5000, ТНС 5005, ТНС 5010 предназначены для автоматического непрерывного измерения общего содержания углеводородов в пересчете на метан.
Газоанализаторы ТНС модели ТНС 5000, ТНС 5005, ТНС 5010 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.

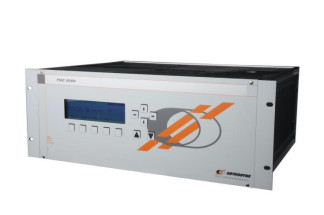

Газоанализаторы выполнены одноблочными в металлическом корпусе. На лицевой стороне газоанализаторов расположены жидкокристаллический дисплей и клавиатура. На задней панели расположены кнопка включения газоанализатора, впускной и выпускной штуцеры для подключения газовых линий, а также разъемы для подключения внешних устройств и электрического питания.
Принцип действия анализаторов основан на пламенно-ионизационном методе анализа и заключается в измерении ионизационного тока, возникающего при попадании в водородное пламя углеводородов. Величина ионизационного тока пропорциональна общему содержанию углеводородов в анализируемой газовой смеси.
Модель THC 5000 - предназначена для измерения общего содержания углеводородов на уровне млн-1 в аргоне, гелии, азоте, воздухе, водороде и углекислом газе.
Модель THC5005 - предназначена для измерения общего содержания углеводородов на уровне млн-1 в кислороде.
Модель ТНС5010 предназначена для измерения общего содержания углеводородов на уровне млн'1 в гелии, азоте, воздухе, водороде, углекислом газе и кислороде.
Газоанализаторы имеют аналоговый выход (4-20) мА для подключения внешних устройств.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Chromdyne |
| Номер версии (идентификационный номер ПО) | не ниже 3.14.14 |
| Цифровой идентификатор ПО | 10AFB2E1*) |
*) только для версии 3.14.14, расчет с помощью DatamanS4SoftwareWindows Version
2.17.
Защита программного обеспечения реализована средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон показаний объемной доли угле-водоров в пересчете на СН4, млн-1 | от 0 до 10 от 0 до 100 от 0 до 1000 |
| Диапазон измерений объемной доли угле-водоров в пересчете на СН4, млн-1 | от 0 до 10 включ. св. 10 до 100 включ. св. 100 до 1000 |
| Пределы допускаемой приведенной к конечному значению диапазона измерений погрешности, %, в диапазоне: от 0 млн-1 до 10 млн-1 включ. | ±10 |
| Пределы допускаемой относительной погрешности, %, в диапазоне: св. 10 млн-1 до 100 млн-1 включ. св. 100 млн-1 до 1000 млн-1 | ±10 ±5 |
| Потребляемая мощность, Вт, не более | 500 |
| Г абаритные размеры, мм, не более | 485x450x180 |
| Масса, кг, не более | 15 |
Условия эксплуатации:
| - температура окружающего воздуха, °С | от +10 до +35 |
| - атмосферное давление, кПа | От 84,0 до 106,7; |
| Электрическое питание: | |
| - напряжение переменного тока, В | 220 +32 |
| - частота переменного тока, Гц | 50±1 |
Г азоанализатор ТНС (по заказу).
Комплект ЗИП.
Эксплуатационная документация.
Методика поверки.
осуществляется по документу МП 64394-16 «Газоанализаторы ТНС модели ТНС 5000, ТНС 5005, ТНС 5010. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 24 марта 2016 г.
Основные средства поверки:
- государственные стандартные образцы - газовые смеси метан - азот и метан - воздух № 10531-2014.
приведены в руководстве по эксплуатации на газоанализаторы ТНС модели ТНС 5000, ТНС 5005, ТНС 5010.
Нормативные документы, устанавливающие требования к газоанализаторам ТНС модели ТНС 5000, ТНС 5005, ТНС 5010
ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Техническая документация фирмы «Orthodyne S.A.», Бельгия.
