| Номер в госреестре | 64395-16 |
| Наименование СИ | Анемометры сигнальные цифровые |
| Обозначение типа СИ | М-95-ЦМ |
| Изготовитель | ООО "ЭПМ ГГО", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры сигнальные цифровые М-95-ЦМ (далее - анемометры) предназначены для измерений мгновенной скорости воздушного потока (ветра) и автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения при этом соответствующих сигнальных и противоаварийных устройств ветровой защиты.
Принцип действия анемометра основан на преобразовании скорости воздушного потока во вращательное движение трёхчашечной крыльчатки датчика скорости воздушного потока. Частота вращения крыльчатки пропорциональна скорости воздушного потока.
Анемометр М-95-ЦМ состоит из пульта измерительного и датчика скорости воздушного потока.
В пульте измерительном выходные сигналы с датчика скорости воздушного потока преобразуются в значения скорости, которые выводятся на четырехразрядное цифровое табло.
Датчик скорости воздушного потока размещается и эксплуатируется на открытом воздухе, а пульт измерительный - в помещении.
На дисплее во время проведения измерений отображается значение текущей скорости воздушного потока.

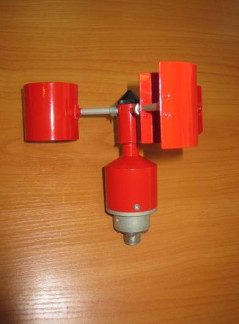

Внешний вид анемометра и мест пломбирования приведен на рис.1 и 2. Пульт пломбируется (опломбирование рис.1).
Анемометр М-95-ЦМ имеет встроенное программное обеспечение (ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения скорости воздушного потока.
Встроенное ПО обеспечивает следующие основные функции:
- обработку измерительной информации от датчика скорости воздушного потока;
- отображение измеренных результатов на встроенном в корпус пульта измерительного М-95-ЦМ дисплее;
- формирование цифровых сигналов;
- диагностику аппаратной части М-95-ЦМ.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Внутреннее ПО М-95-ЦМ |
| Номер версии (идентификационный номер) ПО | Не ниже версии [2.4] |
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
| Диапазон измерений скорости воздушного потока, м/с | От 1,8 до 55 |
| Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока при температуре (20 ± 5)°С, м/ | ±(0,5 + 0,05 V), где V -измеряемая скорость воздушного потока, м/с |
| Диапазон установки порогов срабатывания сигнализации: - скорости воздушного потока, м/с - времени воздействия порывов ветра, с | от 12 до 40 от 2 до 5 |
| Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации по скорости воздушного потока при температуре (20 ± 5)°С, м/с | ±0,4 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от (20 ± 5)°С в пределах диапазона рабочих температур, в долях от основной погрешности: - при измерении скорости воздушного потока - при срабатывании сигнализации по скорости воздушного потока | ±0,5 ±0,5 |
| Порог срабатывания предварительной сигнализации скорости воздушного потока от установленного значения порога скорости воздушного потока, % | 75±5 |
| Дискретность установки порогов срабатывания по скорости возду ного потока, м/с Дискретность установки времени срабатывания по скорости воздушного потока, с | 0,1 0,1 |
| Источники питания: - сеть переменного тока с частотой (50±1) Гц напряжением, В - источник постоянного тока напряжением, В (внешний аккумулятор) | 220 +23 12 +3,6 12 - 2,4 |
| Потребляемая мощность, В А, не более | 10 |
| Масса, кг, не более | 4,3 |
| Габаритные размеры, мм, не более - пульт измерительный (высота, ширина, длина) - датчик (высота, диаметр) | 215x170x85; 160; 200 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С - датчика: - пульта измерительного: относительная влажность воздуха при температуре 35°С, не более, % диапазон атмосферного давления, кПа | от минус 60 до плюс 50 от минус 10 до плюс 40 95 от 84 до 106 |
| Средняя наработка на отказ не менее, ч | 35000 |
| Полный средний срок службы, лет | 10 |
наносится на корпус анемометра методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Таблица 3
| Наименование | Кол-во | Обозначение |
| Датчик скорости воздушного потока | 1 | ИРШЯ.071.100.000 |
| Пульт измерительный | 1 | ИРШЯ.071.200.000 |
| Труба | 1 | ИРШЯ.071.100.003 |
| Г айка коническая | 1 | ИРШЯ.071.100.001 |
| Крыльчатка | 1 | ИРШЯ.071.101.000 |
| Прокладка | 1 | ИРШЯ.071.100.002 |
| Кабель соединительный. Длина кабеля 15, 30, 60 или 100 м (i заказу) | 1 | ИРШЯ.071.300.000 |
| ЗИП: вилка ВД-1-1 предохранитель ВП-1-1 0,25 А | 1 | |
| Руководство по эксплуатации с М етодикой поверки, изложенной в раздел | 1 | ИРШЯ.402131.004.001 РЭ |
осуществляется по методике, изложенной в разделе 10 ИРШЯ.402131.004.001 РЭ и утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 04 марта 2016 г.
Перечень эталонов, применяемых при поверке:
- Эталонная аэродинамическая установка с диапазоном воспроизведения скоростей воздушного потока эталонная аэродинамическая установка с диапазоном воспроизведения скоростей воздушного потока (V) от 2 до 50,0 м/с и погрешностью не более ± (0,25 + 0,025V) м/с;
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в документе «Анемометры сигнальные цифровые М-95-ЦМ. ИРШЯ.402131.004.001 РЭ».
Нормативные и технические документы, устанавливающие требования к анемометрам сигнальным цифровым М-95-ЦМ
1 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
2 Технические условия. Анемометр сигнальный цифровой М-95-ЦМ ИРШЯ.402131.004 ТУ.
3 Приказ Минприроды России №424 от 07 декабря 2012 года "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений".
