| Номер в госреестре | 64397-16 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | ТУЗ-7 |
| Изготовитель | ООО "НПП "Промприбор", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые ТУЗ-7 (далее по тексту - толщиномеры) предназначены для измерения толщины изделий из различных материалов при одностороннем доступе к ним; измерения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине.
Принцип действия толщиномера основан на формировании ультразвуковых зондирующих импульсов, приеме ультразвуковых импульсов, отраженных от границы объекта контроля, и измерении времени распространения УЗК в объекте контроля, пропорционального толщине изделия.
Конструкция толщиномера обеспечивает работу в режимах повышенной и пониженной чувствительности для контроля материалов с высоким затуханием УЗК и материалов с повышенным рассеянием УЗК на кристаллической структуре.

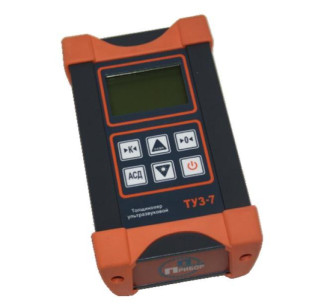

Внешний вид толщиномера ультразвукового ТУЗ-7 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1. Идентификационные данные ПО_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TUZ-7 |
| Номер версии (идентификационный номер) ПО | не ниже 100 |
Программное обеспечение встроено в электронный блок и осуществляет функции индикации и управления. За метрологически значимое принимается все ПО. Конструкция толщиномеров исключает возможность несанкционированного влияния на ПО толщиномеров и измерительную информацию.
Защита программного обеспечения толщиномера соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Диапазон измерения толщины по стали, мм | от 0,6 до 500 |
| Диапазон измерения толщины различными пьезоэлектрическими преобразователями (ПЭП) по стали: | |
| для А112-5-10/2-007, мм | от 1,2 до 150,0 |
| для А112-5-15/2-007, мм | от 1,2 до 500,0 |
| для А112-7,5-6/2-007, мм | от 1,0 до 50,0 |
| для А112-7,5-10/2-007, мм | от 0,6 до 150,0 |
| для А112-10-6/2-007, мм | от 1,0 до 50,0 |
| Диапазон скоростей распространения УЗК, м/с | от 1250 до 10000 |
| Пределы допускаемой основной абсолютной погрешности измерения толщины, мм | ±(0,05 + 0,002-Hx)* |
| Пределы допускаемой относительной погрешности измерения скорости распространения УЗК, % | ±1,5 |
| Цена наименьшего разряда при индикации: | |
| при измерении скорости распространения ультразвука | 1 м/с |
| при измерении толщины изделия до 199,99 мм | 0,01 мм |
| при измерении толщины изделия от 200,0 до 500,0 мм | 0,1 мм |
| Всего листов 4 | |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от -20 до +50 |
| относительная влажность воздуха при температуре 25 °С, % | 98 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
| Г абаритные размеры электронного блока, длинахширинахвысота, мм, не более | 135 х 80 х 40 |
| Масса, кг, не более | 0,5 |
| *Примечание: где Hx - значение измеренной толщины, мм | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и шильдик толщиномера типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование и условное обозначение | Кол-во |
| Блок электронный | 1 шт. |
| ПЭП А112-5-10/2-007 | 1 1 1 шт. |
| Насадка на ПЭП | 1 2 1 шт. |
| Щелочная батарея типа «АА» | 2 шт. |
| Руководство по эксплуатации ТУЗ-7.76005454.01 РЭ | 1 экз. |
| Сумка | 1 шт. |
| 1 Дополнительное количество ПЭП - по отдельному заказу. 2 Дополнительное количество насадок на ПЭП - по отдельному заказу. | |
осуществляется в соответствии с методикой поверки, приведенной в руководстве по эксплуатации толщиномера ТУЗ-7.76005454.01 РЭ (раздел 13) и утвержденной ФГУП «ВНИИМС» в апреле 2016 г.
Основные средства поверки:
- Комплекты образцовых ультразвуковых мер КМТ176М-1, регистрационный номер в Федеральном информационном фонде № 6578-78;
- Комплекты образцов с искусственными отражателями КМД4-У (образцы МД4-У), регистрационный номер в Федеральном информационном фонде № 35581-07.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым ТУЗ-7
ТУ 4276-038-76005454-2015 «Толщиномер ультразвуковой ТУЗ-7. Технические условия».
| Зарегистрировано поверок | 88 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
