Твердомеры универсальные Q3000CS, Q3000C, 64398-16

Назначение

Твердомеры универсальные Q3000CS, Q3000C (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и Виккерса в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59, ГОСТ Р ИСО 6507-1-2007.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан:

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры изготавливаются в модификациях Q3000CS, Q3000C, которые отличаются габаритными размерами, массой и рабочим пространством. Символ "C" в названии твердомера означает наличие у твердомера винтового стола.

Твердомеры имеют сенсорный дисплей с помощью которого происходит управление процессом измерения твердости.

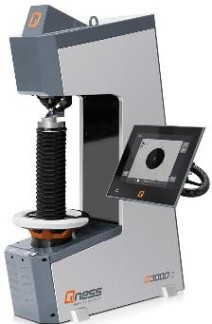

Внешний вид твердомеров приведен на рисунке 1.

Программное обеспечение (далее — ПО) используется для управления твердомером, записью, хранением и статистической обработки результатов измерений. Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1_

Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Для модификаций Q3000CS, Q3000C

Испытательные нагрузки, Н......................................................................98 - 29430

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Роквелла, %........................................................................................................................................±0,5

Диапазоны измерений твердости по шкалам Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.

Таблица 2

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Супер-Роквелла, %..........................................................................................................................±0,66

Диапазоны измерений твердости по шкалам Супер-Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал

Бринелля, %.......................................................................................................................................±1,0

Диапазоны измерений твердости по шкалам Бринелля

...........................................................................................................8 - 450НВ

.....................................................................................................95 - 650H8W

Пределы допускаемой относительной погрешности при измерении твердости по шкалам Бринелля, %......................................................................................................±3

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Виккерса, %.......................................................................................................................................±1,0

Диапазон измерений твердости по шкалам Виккерса..................................50 - 1500 HV

Пределы допускаемой относительной погрешности при измерении твердости по шкалам Виккерса, %..................................................................................................±3

Условия эксплуатации:

-    температура окружающей среды, °С.......................................................................18-28

-    относительная влажность воздуха, %, не более.............................................................................70

Параметры электрического питания:

-    напряжение, В...................................................................................................230/110

-    частота, Гц...........................................................................................................50/60

Габаритные размеры (длина x ширина х высота), мм, не более:

модификация Q3000CS.................................................................................................640x645x888

модификация Q3000C..................................................................................................776x645x1109

Рабочее пространство (высота х длина), мм, не менее:

модификация Q3000CS...........................................................................................................180x180

м одификация Q3000C............................................................................................................340x260

Потребляемая мощность, Вт:

модификации Q3000CS, Q3000C...............................................................................................360

Масса, кг, не более:

модификация Q3000CS.....................................................................................................................180

модификация Q3000C.........................................................................................................................230

Знак утверждения типа

наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Твердомер универсальный Q3000CS, Q3000C (по заказу)......................................1шт.

Аксессуары (по заказу).....................................................................1 комплект

Наконечники, объективы и образцовые меры твердости (по заказу)..............1 комплект

Вспомогательные принадлежности........................................................................1 комплект

Руководство по эксплуатации Q3000CS, Q3000C............................................................1 шт.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Знак поверки наносится на свидетельство о поверке.

Основные средства поверки (эталоны): эталонные меры твердости по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса 2-го разряда по ГОСТ 9031-75.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.

ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу.

ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер -Роквеллу).

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.

Нормативные документы, устанавливающие требования к твердомерам универсальным Q3000CS, Q3000C

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
