| Номер в госреестре | 64400-16 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | STEP-VMT-250/630-70 |
| Изготовитель | "Metrica Engineering OU", Эстония |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная STEP-VMT-250/630-70 предназначена для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.
Принцип действия установки поверочной STEP-VMT-250/630-70 основан на воспроизведении массового и объемного расходов, массы и объема протекающей жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта и вспомогательных устройств установки, и измерении расхода и количества протекающей жидкости эталонными средствами измерений.
Установка поверочная STEP-VMT-250/630-70 состоит из эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации.
В качестве эталонных средств измерений массового и объемного расходов, массы и объема протекающей жидкости в составе установки применяются: весоизмерительные устройства с тензорезисторными датчиками типов Z6 и HLC и измерительными преобразователями WE 2108 фирмы «Hottinger Baldwin Messtechnik GmbH»; расходомеры электромагнитные Promag.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и эталонные расходомеры. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или, через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых приборов и эталонного средства измерений.

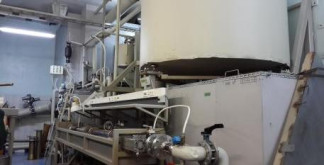

Общий вид установки поверочной STEP-VMT-250/630-70 приведен на рисунках 1 и 2.
Пломбирование установки поверочной STEP-VMT-250/630-70 осуществляется нанесением знака поверки с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются эталонные расходомеры. Места пломбирования в местах фланцевых соединений эталонных расходомеров приведены на рисунке 3.
Таблица 1
| Идентификационное наименование ПО | StepWin7 | StepWinMetr.dll |
| Номер версии (идентификационный номер) ПО | 3.0.0.0 | 1.1.02 |
| Цифровой идентификатор ПО | - | 413BC68A10ED1D1E DD698656E47B94BA |
| Алгоритм вычисления цифрового идентификатора ПО | - | MD5 |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Программное обеспечение не влияет на метрологические характеристики установки поверочной STEP-VMT-250/630-70.
Метрологические и технические характеристики установки поверочной STEP-VMT-250/630-70 указаны в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизводимых расходов, т/ч (м3/ч) | 0,008 - 630 |
| Пределы допускаемой относительной погрешности установки при использовании весоизмерительных устройств в диапазоне температур измеряемой среды от плюс 10 до плюс 30 °С, %: - при измерении массового расхода и массы жидкости, % - при измерении объемного расхода и объема жидкости, % Пределы допускаемой относительной погрешности установки при использовании весоизмерительных устройств в диапазоне температур измеряемой среды от плюс 30 до плюс 70 °С, %: - при измерении массового расхода и массы жидкости, % - при измерении объемного расхода и объема жидкости, % | ±0,05 ±0,065 ±0,1 ±0,15 |
| Пределы допускаемой относительной погрешности установки объемного расхода и объема жидкости, при использовании расходомеров электромагнитных в диапазоне температур измеряемой среды от плюс 10 до плюс 70 °С, % | ±0,2 |
| Номинальный диаметр поверяемых средств измерений | от DN10 до DN250 |
| Входные сигналы модуля обработки сигналов - «сухой контакт», В, не более - потенциальный, В - частотный, Гц - аналоговый (постоянный ток), мА - временной интервал, с | 2,4 от 9,0 до 11,5 от 0,01 до 30000 от 0 до 5, от 0 до 20, от 4 до 20 от 0,1 до 3600 |
| Количество одновременно поверяемых средств измерений, штук, не более | 10 |
| Измеряемая среда Температура измеряемой среды, оС Давление измеряемой среды, МПа, не более | вода по СанПиН 2.1.4.1074-2001 от +10 до +70 0,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
| Напряжение питания, В Частота, Гц Потребляемая мощность, кВт, не более | 380 ± 38/220 ±22 50 ± 1 225 |
| Г абаритные размеры установки, мм, не более | 12000x6000x6000 |
| Средний срок службы, лет, не менее | 15 |
наносится на установку поверочную STEP-VMT-250/630-70 в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
- Установка поверочная STEP-VMT-250/630-70, заводской номер 016
- 1 шт.;
- 1 экз.;
- 1 экз.
- Руководство по эксплуатации
- Методика поверки
осуществляется по документу МП 0407-1-2016 «Инструкция. ГСИ. Установка поверочная STEP-VMT-250/630-70. Методика поверки», утвержденному ФГУП «ВНИИР»
24.03.2016 г.
Средства поверки:
- вторичный эталон единиц массового и объемного расходов (массы и объема) жидкости по ГОСТ 8.142-2013 и ГОСТ 8.374-2013;
- рабочий эталон единицы массы 2 разряда с номинальными значениями от 110-6 до 20 кг по ГОСТ 8.021-2005, в состав которого входит компаратор массы на 20 кг;
- балластный груз (гиря 20 кг М1 ГОСТ OIML R 111-1 - 2009 в количестве 300 штук);
Знак поверки наносится на свидетельство о поверке, а так же на пломбы, установленные в соответствии с рисунком 3.
Сведения о методиках (методах) измерений изложены в разделе 8 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установке поверочной STEP -VMT-250/630-70
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объема и массы) воды
Техническая документация фирмы Metrica Engineering OU (Эстония).
