| Номер в госреестре | 64402-16 |
| Наименование СИ | Спектрометры комбинационного рассеяния (рамановские спектрометры) |
| Обозначение типа СИ | BRAVO |
| Изготовитель | "Bruker Optik GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры комбинационного рассеяния (рамановские спектрометры) BRAVO (далее по тексту - спектрометры) предназначены для измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, продуктах питания, почвах и т.д. по спектрам комбинационного рассеяния в соответствии со стандартизованными и аттестованными методиками (методами) измерений.
Принцип действия спектрометров основан на том, что при освещении исследуемого образца монохроматическим лазерным излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или рамановским спектром.
Конструктивно спектрометры состоят из лазерного источника излучения, спектрометра с дифракционной решеткой, ПЗС-матрицей и электронного блока, объединенных в едином корпусе. Пломбирование спектрометров не предусмотрено.
Управление работой спектрометра, регистрация спектров исследуемых образцов, обработка выходной информации и запоминание результатов анализа осуществляется с помощью:
- встроенного в спектрометр микропроцессора;

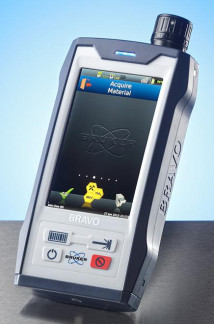

- внешнего персонального компьютера при установке прибора на специальную док-станцию или связи прибора с персональным компьютером по беспроводному соединению WiFi. Внешний вид спектрометров показан на рисунке 1. Знак поверки наносится на переднюю панель спектрометра.
- встроенным программным обеспечением, установленным в микропроцессоре, находящемся в корпусе прибора, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
- автономным программным обеспечением OPUS, установленным на внешнем персональном компьютере, работающем под управлением операционной системой Windows. Идентификационные данные ПО приведены в таблице 2.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Идентификационные данные (признаки) ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPUS |
| Номер версии (идентификационный номер) ПО | не ниже 7.7.* |
| Цифровой идентификатор ПО (для версии 7.7.15.308, файл opus.exe, алгоритм CRC32) | FEF22F8E |
Примечание: *версия ПО может иметь дополнительные цифровые суффиксы
Встроенное ПО является полностью метрологически значимым; к метрологически значимой части автономного ПО относится файл opus.exe. Встроенное ПО и метрологически значимая часть автономного ПО выполняет следующие функции:
- регистрация сигнала детектора;
- создание и хранение файлов методов измерений;
- получение спектра КР в частотной шкале из сигнала детектора;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, см-1 | от 300 до 3200 |
| Длина волны лазеров возбуждения, нм | от 700 до 1100 |
| Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см- , не более | ±1,5 |
| Относительное отклонение интенсивности пиков в спектре полистирола от | |
| референтного значения (по площадям пиков; относительно пика 1001,4 см- ), | |
| %, не более: | |
| 620,9 см-1 | 10 |
| 1602,3 см'1 | 10 |
| 3054,3 см-1 | 10 |
| Чувствительность (высота пика полистирола 1001,4 см-1), у.е., не менее | 5000 |
| Габаритные размеры (ДхШ*В), мм, не более: | |
| -спектрометр | 156x270x62 |
| -док-станция | 150x365x130 |
| Масса, кг, не более: | |
| -спектрометр | 1,5 |
| -док-станция | 1,9 |
| Параметры электрического питания: | |
| - частота переменного тока, Гц | (50±1)/(60±1) |
| - напряжение (через док-станцию), В | от 100 до 240 |
| -напряжение постоянного тока (от встроенного аккумулятора), В | 7,2±2 |
| Средний срок службы, лет | 7 |
| Наработка на отказ, ч, не менее | 4800 |
| Условия эксплуатации: | |
| о/~' - температура окружающего воздуха, С | от +5 до +35 |
| - относительная влажность окружающего воздуха (при 25 °С), %, не | |
| более | 95 |
| - диапазон атмосферного давления, кПа | от 84 до 106 |
| Примечание: 1значение, полученное при выпуске прибора из производства. | |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель спектрометра методом наклейки.
1 Спектрометр в комплекте: пластиковый чемодан для переноски и хранения спектрометра, зарядное устройство, запасной аккумулятор, образец из полистирола, образец карбоната кальция, измерительная насадка для виал, измерительная насадка для измерения «на отражение».
2 Руководство по эксплуатации на русском языке.
3 Методика поверки МП-242-2001-2016.
осуществляется по документу МП-242-2001-2016 «Спектрометры комбинационного рассеяния (рамановские спектрометры) BRAVO. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 25.03.2016 г.
Основные средства поверки: полистирол по ГОСТ 20282-86.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1.
приведены в документе «Спектрометры комбинационного (рамановского) рассеяния BRAVO. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к спектрометрам комбинационного (рамановского) рассеяния BRAVO
техническая документация фирмы «Bruker Optik GmbH», Г ермания.
