| Номер в госреестре | 64403-16 |
| Наименование СИ | Нивелиры с компенсатором |
| Обозначение типа СИ | Leica NA300, Leica NA500 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры с компенсатором Leica NA300, Leica NA500 (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам при создании, развитии и поддержании в рабочем состоянии государственных геодезических сетей.
Нивелиры - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового компенсатора с воздушным демпфером.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное наведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейке выполняется визуально.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система.
Выпускаются следующие модификации нивелиров: Leica NA320, Leica NA324, Leica Leica NA332, Leica NA520, Leica NA524, Leica NA532. Выпускаемые модификации различаются метрологическими характеристиками и внешним видом.

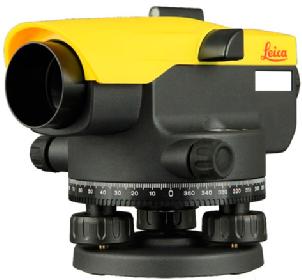

Общий вид нивелиров с компенсатором приведен на рисунках 1 и 2/
Пломбирование крепёжных винтов корпуса нивелиров с компенсатором не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 1 - Метрологические и технические характеристики нивелиров Leica NA300
| Наименование характеристики | Значение характеристики | ||
| Модификация | Leica NA320 | Leica NA324 | Leica NA332 |
| Допускаемая средняя квадратическая погрешность измерений превышений на 1 км двойного хода, мм | 2,5 | 2,0 | 1,8 |
| Диапазон измерений горизонтальных углов, ... ° | 360 |
| Цена деления горизонтального лимба, . ° | 1 |
| Увеличение зрительной трубы, крат | 20 24 32 |
| Диаметр входного зрачка зрительной трубы, мм | 36 |
| Наименьшее расстояние визирования, м, не более | 1 |
| Угловое поле зрения зрительной трубы, не менее | 1°12' |
| Цена деления круглого установочного уровня, .'/ 2мм | 8 |
| Диапазон работы компенсатора, .', не менее | ±15 |
| Пределы допускаемой систематической погрешности компенсации компенсатора, ..." | ±0,5 |
| Допускаемое среднее квадратическое отклонение самоустановки линии визирования, ..." | 0,5 |
| Коэффициент нитяного дальномера | 100±1 |
| Значение постоянного слагаемого нитяного дальномера, м | 0 |
| Диапазон рабочих температур, °С | от минус 20 до плюс 40 |
| Габаритные размеры (ДхШхВ), мм, не более | 215x130x145 |
| Масса, кг, не более | 1,5 |
Таблица 2 - Метрологические и технические характеристики нивелиров Leica NA500
| Наименование характеристики | Значение характеристики | ||
| Модификация | Leica NA520 | Leica NA524 | Leica NA532 |
| Допускаемая средняя квадратическая погрешность измерений превышений на 1 км двойного хода, мм | 2,5 | 1,9 | 1,6 |
| Диапазон измерений горизонтальных углов, . ° | 360 | ||
| Цена деления горизонтального лимба, . ° | 1 | ||
| Увеличение зрительной трубы, крат | 20 | 24 | 32 |
| Диаметр входного зрачка зрительной трубы, мм | 36 | ||
| Наименьшее расстояние визирования, м, не более | 1 | ||
| Угловое поле зрения зрительной трубы, не менее | 1°12' | ||
| Цена деления круглого установочного уровня, .'/ 2мм | 8 | ||
| Диапазон работы компенсатора, .', не менее | ±15 | ||
| Пределы допускаемой систематической погрешности компенсации компенсатора, ..." | ±0,5 | ||
| Допускаемое среднее квадратическое отклонение самоустановки линии визирования, ..." | 0,5 | ||
| Коэффициент нитяного дальномера | 100±1 | ||
| Значение постоянного слагаемого нитяного дальномера, м | 0 | ||
| Диапазон рабочих температур, °С | от минус 20 до плюс 50 | ||
| Габаритные размеры (ДхШхВ), мм, не более | 215x130x145 | ||
| Масса, кг, не более | 1,5 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелиров.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество, ед. |
| Нивелир с компенсатором | 1 |
| Шпилька юстировочная | 1 |
| Транспортировочный футляр | 1 |
| Ключ шестигранный | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 12-16 | 1 |
осуществляется по документу МП АПМ 12-16 «Нивелиры с компенсатором Leica NA300, Leica NA500. Методика поверки», утверждённому ООО «Автопрогресс-М» «04» мая 2016 года.
Основные средства поверки:
- нивелир типа Н-05 по ГОСТ 10528-90;
- теодолит типа Т2 по ГОСТ 10529-96;
- экзаменатор модель 130, ПГ ±4'';
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- рулетка измерительная 5м 3кл ГОСТ 7502-98;
- нивелирная рейка РН-3 ГОСТ 10528-90;
- секундомер СДСпр-1-2-000 2 кл. ГОСТ 5072-79;
- высотный стенд ГОСТ 10528-90.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к нивелирам с компенсатором Leica NA300, Leica NA500
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 Техническая документация компании «Leica Geosystems AG», Швейцария
