| Номер в госреестре | 64404-16 |
| Наименование СИ | Анализатор вибрации |
| Обозначение типа СИ | 440 |
| Изготовитель | "Metrix Instrument Co.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор вибрации 440 (далее - анализатор) предназначен для измерения параметров вибрации (виброскорость), преобразования в унифицированный токовый сигнал и сравнения с предупредительными и аварийными уставками в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип действия анализатора основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, сравнении измеренных параметров с устанавливаемыми пользователем пороговыми значениями (уставками) и выдачу сигнала в систему АСУ ТП.
Конструктивно анализатор выполнен в виде разборного металлического корпуса со встроенным первичным преобразователем вибрации, блоком усиления и обработки измерительной информации, блоком коммутации, блоком задания предупредительного и аварийного порогов срабатывания и релейным выходом.

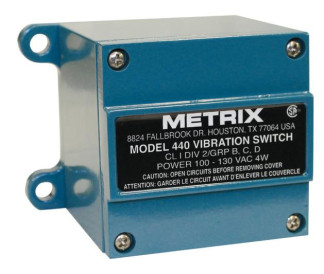

Внешний вид анализатора показан на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения виброскорости, мм/с | от 0,1 до 25,4 |
| Диапазон рабочих частот, Гц | от 2 до 1000 |
| Пределы допускаемой основной относительной погрешности измерения виброскорости,% | ±10 |
| Диапазон выходного сигнала (постоянный ток), мА | от 4 до 20 |
| Нормальная область значений температур, °С | 20±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения виброскорости при изменении температуры окружающей среды, % | ± 2 |
| Напряжение питания переменного тока, В | от 200 до 260 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 30 до 60 |
| Потребляемая мощность, Вт, не более | 4 |
| Г абаритные размеры анализатора (диаметр х длина), мм, не более | 83,3x300 |
| Масса, кг, не более | 1,6 |
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Анализатор вибрации 440 Паспорт
1 шт. 1 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 64404-16 «Анализатор вибрации 440. Методика поверки», утвержденным ФГУП «ВНИИМС» 09.11.2015 г.
Основные средства поверки:
- поверочная вибрационная установка 2 разряда по МИ 2070-90;
- мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону анализатора.
приведены в паспорте на анализатор вибрации 440.
Нормативные и технические документы, устанавливающие требования к преобразователям перемещения токовихревым 21000
1 ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров
вибрационных процессов. Общие технические требования».
2 Техническая документация фирмы «Metrix Instrument, Co.», США.
