| Номер в госреестре | 64408-16 |
| Наименование СИ | Система технического диагностирования главных циркуляционных насосов |
| Обозначение типа СИ | СТД ГЦНА-1391 |
| Изготовитель | АО "ЦКБ машиностроения" (ЦКБМ), г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391 (далее - СТД ГЦНА) предназначена для измерения параметров абсолютной вибрации, относительной вибрации вала и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосов (ГЦН) реакторной установки блока 2 Нововоронежской АЭС - 2.
СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс. В состав СТД ГЦНА входят акселерометры 8324 (Госреестр № 62010-15) в количестве 4 шт., акселерометры AS063 (Госреестр № 47051-11) в количестве 24 шт., преобразователи вихретоковые серии SD-052 (Госреестр 48370-11) в количестве 20 шт. с кабелями и преобразователями сигналов 0D-054 в количестве 20 шт. и устройство информационноизмерительное системы контроля вибраций (далее УИИ СКВ). Основой УИИ СКВ являются: монитор механических колебаний VC6000, компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.
В мониторе механических колебаний VC6000 размещены:
а) модули питания PS-610/0, обеспечивающие электропитание монитора механических колебаний VC6000;
б) модули связи CI-620, организующие внутреннюю и внешнюю связь монитора механических колебаний VC6000. Модуль оснащён последовательным интерфейсом RS-232 и RS-485, а также интерфейсом локальной сети (LAN). На передней панели расположен светодиодный индикатор «В работе» («Run») для отображения рабочего состояния;
в) измерительные модули SM-610-A06, обеспечивающие аналого-цифровые преобразования сигналов первичных измерительных преобразователей (акселерометров, преобразователей вихретоковых), измерение и мониторинг вибрационных параметров ГЦНА, измерение числа оборотов по сигналам тахометрических датчиков. Модуль содержит двенадцать каналов абсолютной и относительной вибраций, один канал частоты вращения/фазы, четыре выхода 4 - 20 мА, два реле в каждом канале. На передней панели модуля SM-610^06 имеется ряд светодиодных индикаторов, показывающих различные рабочие состояния модуля.
СТД ГЦНА выполняет следующие функции:
- измерение параметров вибрации ГЦН и формирование сигнализации при превышении предупредительных и аварийных уровней и передачу сигнала о превышении уровней на блочный щит управления;
- измерение относительной вибрации насоса в режимах измерения смещения ротора и виброперемещения ротора;
- контроль технического состояния аппаратной части системы;
- совместную автоматизированную обработку данных вибрационного контроля ГЦН;
- представление информации о текущем техническом состоянии ГЦН;
- ведение архива данных по вибрационным параметрам;
- обеспечение работы удаленного рабочего места.

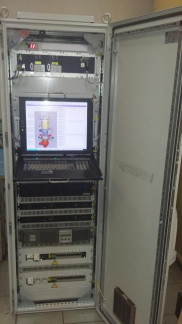

Внешний вид СТД ГЦНА изображен на Рис. 1.
Программное обеспечение (далее - ПО) предназначено для управления системой, а также производит сбор, обработку и сохранение результатов измерений. Программное обеспечение по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала. Уровень защиты ПО и измерительной информации «Высокий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OPC Server |
| Safety Monitoring Workstation | |
| Номер версии (идентификационный номер) ПО | 3.00 |
| 3.6.283 | |
| Цифровой идентификатор ПО (контрольная сумма) | 533e9478cbcf6e1238740ef45979d062 |
| 10fc785718edfb33b6334e0280377f33 | |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Метрологические характеристики СТД ГЦНА приведены в таблице 2. Таблице 2
| Каналы измерения абсолютной вибрации: | |
| количество каналов, шт. | 28 |
| диапазон измерения виброскорости, мм/с | от 0,5 до 50 |
| частотный диапазон, Гц | от 10 до 1000 |
| пределы допускаемой абсолютной погрешности измерения виброскорости, мм/с | ±(0,1 + 0,1'Vh3m), где Vh3M - измеренное значение виброскорости, мм/с |
| неравномерность АЧХ | по ГОСТ ISO 2954-2014, (±10 % в диапазоне частот от 20 до 800 Гц; плюс 10 % и минус 20 % на частотах 10 и 1000 Гц) |
| Каналы измерения относительной вибрации вала: | |
| количество датчиков, шт. | 16 |
| диапазон измерения смещения, мм | от минус 1,0 до плюс 1,0 |
| пределы допускаемой абсолютной погрешности измерения смещения, мм | ±(0,02 + 0,05'Хизм), где ХИЗМ - измеренное значение смещения, мм |
| диапазон измерения размаха виброперемещения, мм | от 0,05 до 0,35 |
| пределы допускаемой абсолютной погрешности измерения размаха виброперемещения, мм | ±(0,02 + 0,07'Sh3m), где Sh3M -измеренное значение виброперемещения, мм |
| частотный диапазон, Гц | от 10 до 200 |
| Каналы измерения частоты вращения: | |
| количество каналов, шт. | 4 |
| диапазон измерения частоты вращения, об/мин | от 20 до 1200 |
| пределы допускаемой приведенной погрешности измерения частоты вращения, % | ±5 |
Технические характеристики:
- масса, кг, не более
350
1860 х 806 х 606 от 187 до 242 50±2
от 10 до 40
- габариты (длина х ширина х высота), мм, не более
- питающее напряжение переменного тока, В
- частота, Гц
Условия эксплуатации:
- диапазон рабочих температур, 0С
наносится в Руководство по эксплуатации типографским методом и на шильдик устройства информационно-измерительного системы контроля вибрации методом гравировки.
| Наименование, тип | Кол-во, шт. |
| Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391 | 1 шт. |
| ЗИП* | 1 компл. |
| Руководство по эксплуатации NW2P.E.207.2.0UJA24.JEB&&.021.KC.0002 | 1 экз. |
| Формуляр NW2O.E.207.2.0UJA&&.JEB&&.021.ZA.0004 | 1 экз. |
| Комплект эксплуатационных документов на УИИ СКВ | 1 компл. |
| Методика поверки РТ-МП-3101 -441-2016 | 1 экз. |
* В соответствии со спецификацией покупных изделий.
осуществляется в соответствии с документом РТ-МП-3101-441-2016 «Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391. Методика поверки», утвержденным ФБУ «Ростест-Москва» 16 февраля 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- генератор сигналов произвольной формы Agilent 33510B (Госреестр № 53565-13);
- мультиметр Agilent 34401А (Госреестр № 54848-13);
- источник питания GPD-72303S (Госреестр № 49221-12);
- вибростенд взрывозащищенный ТИК-ВВ (TIK - VV) (Госреестр № 56857-14).
Методы измерений представлены в руководстве по эксплуатации «Главный циркуляционный насосный агрегат ГЦНА-1391. Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391
1. ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц»
2. ГОСТ ISO 2954-2014 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях».
3. Техническая документация изготовителя.
