| Номер в госреестре | 64418-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TBS-24 |
| Изготовитель | Частное предприятие "Бионтоп", Украина, г.Днепропетровск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока TBS-24 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 24 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы TBS-24 предназначены для установки в выключатели и силовые трансформаторы и являются комплектующими изделиями. Трансформаторы предназначены для работы в воздушной среде.
По принципу конструкции трансформаторы являются встроенными и представляют собой тороидальный магнитопровод, на который равномерно намотана одна вторичная обмотка (для измерений или для защиты). Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается литым корпусом трансформатора. Выводы вторичной обмотки выведены в клеммную коробку, закрываемую пломбируемой крышкой.

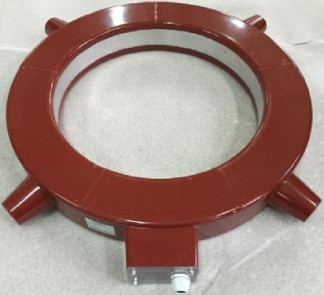

Общий вид трансформаторов представлен на рисунках 1, 2.
Трансформаторы изготовлены в виде двух конструктивных исполнений: TBS-24-16000/5 и TBS-24-200/5, различающихся номинальным первичным током.
На трансформаторах имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.
| Наименование характеристики | Значение для модификаций | |
| TBS-24-16000/5 | TBS-24-200/5 | |
| Номинальное напряжение, кВ | 19 | |
| Наибольшее рабочее напряжение, кВ | 24 | |
| Номинальный первичный ток, А | 16000 | 200 |
| Номинальный вторичный ток, А | 5 | |
| Число вторичных обмоток | одна | |
| Класс точности: - обмотки для измерений; - обмотки для защиты | 0,2S; 0,5 нет | 0,2S; 0,5 5Р |
| Номинальная вторичная нагрузка при cos ф = 0,8, В-А: - обмотки для измерений; - обмотки для защиты | 30 нет | 30 60 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | нет | 20 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | 21 | 35; 48 |
| Номинальная частота напряжения сети, Гц | 50 | |
| Наружный диаметр, мм | 811 | 524 |
| Внутренний диаметр, мм | 570 | 120 |
| Высота, мм | 115 | 215 (265) |
| Масса, кг, не более | 60 | 200; 140; 220 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2 | |
| Средняя наработка до отказа, ч, не менее | 4-105 | |
| Средний срок службы, лет, не менее | 30 | |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Трансформатор тока 15 шт. (Зав. №№ 000001; 000002; 000003; 000004;
000005; 000006; 000007; 000008; 000009; 000010; 000011; 000012; 000013; 000014; 000015). Паспорт 15 экз.
Руководство по эксплуатации 2 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); трансформатор тока измерительный лабораторный ТТИ-200 (Госреестр № 3789808); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР 3027 (Госреестр № 34915-07).
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Нормативные документы, устанавливающие требования к трансформаторам тока TBS-24
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2 ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3 ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
