| Номер в госреестре | 64420-16 |
| Наименование СИ | Комплексы измерительно-управляющие и противоаварийной автоматической защиты |
| Обозначение типа СИ | ДельтаВ, ДельтаВ ПАЗ |
| Изготовитель | АО "Промышленная группа "Метран", г.Челябинск |
| Год регистрации | 2016 |
| Срок свидетельства | 28.06.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
Комплексы измерительно-управляющие и противоаварийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ (далее - комплексы) предназначены для измерения напряжения и силы постоянного тока, частоты следования импульсов, преобразования сигналов от термометров сопротивления, термопар и низковольтных источников напряжения, формирования токовых сигналов, а также преобразования цифровых сигналов, принятых по интерфейсам HART, WirelessHART и др. цифровым интерфейсам.
Принцип действия комплексов заключается в использовании аналого-цифрового и цифро-аналогового преобразования. Управление процессом преобразования выполняют контроллеры. Аналоговые сигналы поступают на входы модулей ввода, где они преобразуются в цифровые сигналы и передаются на контроллеры. С выхода контроллеров обработанные цифровые сигналы поступают на входы модулей вывода, в которых формируются аналоговые управляющие сигналы, а также на рабочие станции операторов, в которых регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.
Комплексы являются проектно-компонуемыми изделиями, на их основе могут быть построены многоуровневые распределенные системы различной размерности. Применяются в качестве измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Комплексы совместно с первичными измерительными преобразователями обеспечивают измерение параметров технологических процессов, а также формирование команд и управляющих воздействий на исполнительные механизмы, в том числе сигналов противоаварийной защиты приборных систем безопасности.
Для связи с компонентами, периферийными устройствами, датчиками комплексы имеют встроенную поддержку следующих сетевых протоколов и технологий: Ethernet, HART, WirelessHART или RS 232, RS 485, RS 422 и др.

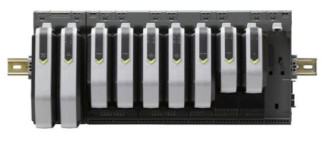

Комплексы состоят из контроллеров, модулей/плат ввода/вывода аналоговых, дискретных и цифровых сигналов, рабочих станций операторов, серверов, вспомогательного оборудования (блоки питания, адаптеры, коммутаторы, интерфейсные устройства и др.). Коммуникационная сеть управления комплекса - Ethernet (10/100 Мбит/c), противо-аварийной защиты - резервированная волоконно-оптическая сеть кольцевой топологии SISNet (100 Мбит/с). Максимальное число узлов в сети управления - 120, контроллеров -100, рабочих станций оператора - 60.
Питание комплексов осуществляется от блоков питания 24 В постоянного тока или 220 В, 50 Гц переменного тока.
Модули ввода/вывода и управляющие процессоры крепятся на терминальные панели, которые, как правило, монтируются в шкафах на DIN-рейках.
Измерительные каналы комплексов могут содержать перечисленные ниже измерительные модули/платы в любых технических сочетаниях, указанных в таблице 1.
| п/п | Идентификационные коды комплектов с модулями в сборе | Идентиф икацион-ный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 1 | VE4015, RRE4015 | KJ3212X1-BK1 | RRJ3212X1-BK1 | Модуль/плата 4канального импульсного / частотного входа для комплексов «ДельтаВ», М-серии (серии 2) |
| 2 | SE4015, RSE4015 | KJ3212X1-BA1 | RRJ3212X1-BA1 | Модуль/плата 4канального импульсного / частотного входа для комплексов «ДельтаВ», S-серии |
| 3 | VE4003S2B1, VE4003S2B2, VE4003S2B3, VE4003S2B4, VE4003S2B5, VE4033S2B1, RRE4003S2B1, RRE4003S2B2, RRE4003S2B3, RRE4003S2B4, RRE4003S2B5, RRE4033S2B1 | KJ3222X1-BA1 | RRJ3222X1-BA1 | Модуль/плата 8канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) с гальванической изоляцией сигналов (оптическая гальваноразвязка), для комплексов «ДельтаВ», М-серии (серии 2) |
| 4 | VE4003S3B3, VE4003S3B4, VE4003S3B5, RRE4003S3B3, RRE4003S3B4, RRE4003S3B5 | KJ3002X1-BD1 | RRJ3002X1-BD1 | Модуль/плата 8канального аналогового входа от 1 до 5 В постоянного тока для комплексов «ДельтаВ», М-серии |
| 5 | SE4003S2B1, SE4003S2B2, SE4003S2B4, SE4003S2B5, SE4033S2B1, RSE4003S2B1, RSE4003S2B2, RSE4003S2B4, RSE4003S2B5, RSE4033S2B1 | KJ3222X1-BK1 | RRJ3222X1-BK1 | Модуль/плата 8канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», S-серии |
| 6 | VE4012S2B1, VE4012S2B2, RRE4012S2B1, RRE4012S2B2 | KJ3102X1-BA1 | RRJ3102X1-BA1 | Модуль/плата 8канального искробезопасного аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», М-серии |
| п/п | Идентиф икационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 7 | VE4013S2B1, VE4013S2B2, RRE4013S2B1, RRE4013S2B2 | KJ3102X1-BE1 | RRJ3102X1-BE1 | Модуль/плата 8канального аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», М-серии |
| 8 | VE4013S3B1, VE4013S3B2, RRE4013S3B1, RRE4013S3B2 | KJ3102X1-BB2 | RRJ 3102X1-BB2 | Модуль/плата 8канального искробезопасного аналогового выхода от 4 до 20 мА (без поддержки HART-протокол) для комплексов «Дель-таВ»», М-серии |
| 9 | VE4003S2B6, VE4003S2B7, RRE4003S2B6, RRE4003S2B7 | KJ3223X1-BA1 | RRJ3223X1-BA1 | Модуль/плата 16канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) с гальванической изоляцией сигналов (оптическая гальваноразвязка), для комплексов «ДельтаВ», М-серии (серии 2) |
| 10 | KC3010X1-BA1, RRC3010X1-BA1 | KC3010X1-BA1 | RRC3010X1-BA1 | Модуль/плата 16канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) с гальванической изоляцией сигналов (оптическая гальваноразвязка) для комплексов «ДельтаВ», М-серии (серии "ПЛЮС") |
| 11 | SE4003S2B6, RSE4003S2B6 | KJ3223X1-BK1 | RRJ3223X1-BK1 | Модуль/плата 16канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», S-серии |
| п/п | Идентиф икационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 12 | SE4003S2B7, SE4003S2B11, SE4053S2B11, SE4083S2B11, RSE4003S2B7, RSE4003S2B11, RSE4053S2B11, RSE4083S2B11 | KC3010X1-BK1 | RRC3010X1-BK1 | Модуль/плата 16канального аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», S-серии (серии "ПЛЮС") |
| 13 | VS3202, RRS3202 | KJ2201X1-BA1 | RRJ2201X1-BA1 | Модуль контроллера комплексов «ДельтаВ ПАЗ» М-серии - 16-канальный логический вычислитель 1508 (SLS 1508) со входом от 4 до 20 мА (поддерживающий HART-протокол) |
| 14 | VE4003S4B1, VE4003S5B1, RRE4003S4B1, RRE4003S5B1 | KJ3224X1-BA1 | RRJ3224X1-BA1 | Модуль/плата 8канального аналогового входа от минус 100 до плюс 100 мВ (от термопар и низковольтовых источников напряжения), для комплексов «ДельтаВ», М-серии (серии 2) |
| 15 | SE4003S4B1, SE4003S5B1, RSE4003S4B1, RSE4003S5B1 | KJ3224X1-BK1 | RRJ3224X1-BK1 | Модуль/плата 8канального аналогового входа от минус 100 до плюс 100 мВ (для термопар и низковольтовых источников напряжения) для комплексов «ДельтаВ», S-серии |
| 16 | VE4003S6B1, RRE4003S6B1 | KJ3225X1-BA1 | RRJ3225X1-BA1 | Модуль/плата 8канального аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников), для комплексов «ДельтаВ», М-серии (серии 2) |
| 17 | SE4003S6B1, RSE4003S6B1 | KJ3225X1-BK1 | RRJ3225X1-BK1 | Модуль/плата 8канального аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников) для комплексов «ДельтаВ», S-серии |
| п/п | Идентиф икационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 18 | VE4003S7B1, RRE4003S7B1 | KJ3231X1-BA1 | RRJ3231X1-BA1 | Модуль/плата 4канального изолированного входа от 0 до 1000 Ом, от минус 100 до плюс 100 мВ, от минус 10 до плюс 10 В (от термопар и источников напряжения, от термометров сопротивления и резистивных источников), для комплексов "ДельтаВ", М-серии (серии 2) |
| 19 | SE4003S7B1, RSE4003S7B1 | KJ3231X1-BK1 | RRJ3231X1-BK1 | Модуль/плата 4 - канального изолированного аналогового входа от 0 до 1000 Ом, от минус 100 до плюс 100 мВ, от минус 10 до плюс 10 В (от термопар и источников напряжения, от термометров сопротивления и резистивных источников), для комплексов «ДельтаВ», S-серии |
| 20 | SE4303T03, RSE4303T03 | KL3031X1-BA1 | RRL3031X1-BA1 | Характеристический модуль электронной кросси-ровки (ХМ) аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников); для комплексов «ДельтаВ», S-серии |
| 21 | SS4303T03, RSS4303T03 | KL3031X1-LS1 | RRL3031X1-LS1 | Характеристический модуль электронной кросси-ровки приборной системы безопасности (ХМ ПАЗ) аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников); для комплексов «ДельтаВ ПАЗ», S-серии |
| п/п | Идентиф икационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 22 | SE4303T02, SE4303T52, RSE4303T02, RSE4303T52 | KL3032X1-BA1 | RRL3032X1-BA1 | Характеристический модуль электронной кросси-ровки аналогового входа от минус 100 до плюс 100 мВ (для термопар и низковольтовых источников напряжения) со встроенным компенсатором холодного спая; для комплексов «ДельтаВ», S-серии |
| 23 | SS4303T02, SS4303T52, RSS4303T02, RSS4303T52 | KL3032X1-LS1 | RRL3032X1-LS1 | Характеристический модуль электронной кросси-ровки приборной системы безопасности (ХМ ПАЗ) аналогового входа от минус 100 до плюс 100 мВ (для термопар и низковольтовых источников напряжения); для комплексов «ДельтаВ ПАЗ», S-серии |
| 24 | SE4309T01, SE4309T51, RSE4309T01, RSE4309T51 | KL3105X1-BA1 | RRL3105X1-BA1 | Искробезопасный характеристический модуль электронной кроссировки (искробезопасный ХМ) аналогового входа от минус 100 до плюс 100 мВ (от термопар и низковольтовых источников напряжения); для комплексов «ДельтаВ», S-серии |
| 25 | SS4309T01, SS4309T51, RSS4309T01, RSS4309T51 | KL3105X1-LS1 | RRL3105X1-LS1 | Искробезопасный характеристический модуль электронной кроссировки аналогового входа от минус 100 до плюс 100 мВ (от термопар и низковольтовых источников напряжения) для приборной системы безопасности (искробезопасный ХМ ПАЗ); для комплексов «ДельтаВ ПАЗ», S-серии |
| п/п | Идентиф икационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 26 | SE4310T01, RSE4310T01 | KL3106X1-BA1 | RRL3106X1- BA1 | Искробезопасный характеристический модуль электронной кроссировки (искробезопасный ХМ) аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников); для комплексов «ДельтаВ», S-серии |
| 27 | SS4310T01, RSS4310T01 | KL3106X1-LS1 | RRL3106X1-LS1 | Искробезопасный характеристический модуль электронной кроссировки аналогового входа от 0 до 2000 Ом (для термометров сопротивления и резистивных источников) для приборной системы безопасности (искробезопасный ХМ ПАЗ); для комплексов «ДельтаВ ПАЗ», S-серии |
| 28 | SE4303T04, RSE4303T04 | KL3023X1-BA1 | RRL3023X1- BA1 | Характеристический модуль электронной кроссировки (ХМ) аналогового входа от минус 10 до плюс 10 В постоянный ток, (Изолированный); для комплексов «ДельтаВ», S-серии |
| 29 | SS4303T04, RSS4303T04 | KL3023X1-LS1 | RRL3023X1-LS1 | Характеристический модуль электронной кроссировки приборной системы безопасности (ХМ ПАЗ) аналогового входа от минус 10 до плюс 10 В с гальванической развязкой; для комплексов «ДельтаВ ПАЗ», S-серии |
| 30 | SE4005S2B1, SE4005S2B2, SE4005S2B3, SE4035S2B1, RSE4005S2B1, RSE4005S2B2, RSE4005S2B3, RSE4035S2B1 | KJ3221X1-BK1 | RRJ3221X1-BK1 | Модуль/плата 8-канального аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», S-серии |
| п/п | Идентификационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Модули ввода/вывода аналоговых сигналов | |
| Идентификационное маркетинговое обозначение модулей | Полное наименование модулей | |||
| 31 | VE4005S2B1, VE4005S2B2, VE4005S2B3, VE4035S2B1, RRE4005S2B1, RRE4005S2B2, RRE4005S2B3, RRE4035S2B1 | KJ3221X1-BA1 | RRJ3221X1-BA1 | Модуль/плата 8канального аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол), для комплексов «ДельтаВ», М-серии (серии 2) |
| 32 | KC3011X1-BA1, RRC3011X1-BA1 | KC3011X1-BA1 | RRC3011X1-BA1 | Модуль/плата 16канального аналогового выхода от 4 до 20 мА для комплексов «ДельтаВ», М-серии (серии 2, серии "ПЛЮС") |
| 33 | SE4005S2B4, SE4033S2B11, SE4005S2B5, SE4035S2B5, SE4055S2B5, SE4085S2B5, RSE4005S2B4, RSE4033S2B11, RSE4005S2B5, RSE4035S2B5, RSE4055S2B5, RSE4085S2B5 | KC3011X1-BK1 | RRC3011X1-BK1 | Модуль/плата 16канального аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол) для комплексов «ДельтаВ», S-серии (серии "ПЛЮС") |
| 34 | SE4304T01, RSE4304T01 | KL3022X1-BA1 | RRL3022X1-BA1 | Характеристический модуль электронной кросси-ровки (ХМ) аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол); для комплексов «ДельтаВ», S-серии |
| 35 | SE4308T01, RSE4308T01 | KL3102X1-BA1 | RRL3102X1-BA1 | Искробезопасный характеристический модуль электронной кроссировки (искробезопасный ХМ) аналогового выхода от 4 до 20 мА (поддерживающий HART-протокол); для комплексов «ДельтаВ», S-серии |
| Модули ввода/вывода аналоговых сигналов | ||||
| п/п | Идентификационные коды комплектов с модулями в сборе | Идентификационный заводской код модулей | Идентификационное маркетинговое обозначение модулей | Полное наименование модулей |
| 36 | SE4303T01, RSE4303T01 | KL3021X1-BA1 | RRL3021X1-BA1 | Характеристический модуль электронной кросси-ровки (ХМ) аналогового входа на от 4 до 20 мА (поддерживающий HART-протокол); для комплексов «ДельтаВ», S-серии |
| 37 | SE4307T01, RSE4307T01 | KL3101X1-BA1 | RRL3101X1-BA1 | Искробезопасный характеристический модуль электронной кроссировки (искробезопасный ХМ) аналогового входа от 4 до 20 мА (поддерживающий HART-протокол); для комплексов «ДельтаВ», S-серии |
| 38 | SS4307T01, RSS4307T01 | KL3101X1-LS1 | RRL3101X1-LS1 | Искробезопасный характеристический модуль электронной кроссировки аналогового входа от 4 до 20 мА (поддерживающий HART-протокол) для приборной системы безопасности (искробезопасный ХМ ПАЗ); для комплексов «ДельтаВ ПАЗ», S-серии |
| 39 | SS4303T01, RSS4303T01 | KL3021X1-LS1 | RRL3021X1-LS1 | Характеристический модуль электронной кросси-ровки приборной системы безопасности (ХМ ПАЗ) аналогового входа от 4 до 20 мА (поддерживающий HART-протокол); для комплексов «ДельтаВ ПАЗ», S-серии |
Доступ к электронным платам, к клеммным колодкам для подключения источника питания и ввода/вывода сигнала ограничивается конструктивными решениями самих модулей: специальными фиксирующими замками, крепежными элементами и защитными панелями, ограничение доступа к элементам настройки и электронным платам путем монтажа в изолированных запираемых зонах (шкафы, закрытая аппаратная часть - рисунок 2), а также установкой дополнительных средств защиты, осуществляемой эксплуатирующей организацией (шильд-наклейки, пломбы).
Рисунок 2 - Примеры исполнения комплексов в ограничении доступа к модулям
Для визуализации результатов измерений и задания параметров управляющих сигналов в комплексах используется программное обеспечение «Программное обеспечение ДельтаВ».
Идентификационные данные встроенного и внешнего программного обеспечения приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | № п. таблицы 1 | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения |
| Встроенное программное обеспечение модулей ввода/вывода | 1, 2 | Multifunction I/O Card | Rev 3.xx | - |
| 3 | AI Card, 8Ch, 4-20 mA, HART, Series 2 | Rev 2.xx | ||
| 4 | AI Card, 8Ch, 1-5 VDC | Rev 2.xx | ||
| 5 | AI Card, 8Ch, 4-20 mA, HART, S Series | Rev 2.xx |
| Наименование программного обеспечения | № п. таблицы 1 | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения |
| Встроенное программное обеспечение модулей ввода/вывода | 6 | AI Card, 4-20 mA, IS, HART | Rev 2.xx | |
| 7 | AO Card, 4-20 mA, IS, HART | Rev 2.xx | ||
| 8 | AO Card, 8Ch, 4-20 mA, IS, Series 2 | Rev 2.xx | ||
| 9 | AI Card, 16Ch, 4-20 mA, HART, Series 2 | Rev 2.xx | ||
| 10 | AI PLUS Card, 16Ch, 4-20 mA, HART, Series 2 | Rev 0^x | ||
| 11 | AI Card, 16Ch, 4-20 mA, HART, S Series | Rev 2.xx | ||
| 12 | AI PLUS Card, 16Ch, 4-20 mA, HART | Rev 0^x | ||
| 13 | Logic Solver, 16Ch, configurable | Rev 3.x.x.x | ||
| 14 | Thermocouple Input Card, 8Ch, Series 2 | Rev 1.xx | ||
| 15 | Thermocouple Input Card, 8Ch, S Series | Rev 1.xx | ||
| 16 | RTD Input Card, 8Ch | Rev 1.xx | ||
| 17 | RTD Input Card, 8Ch, S Series | Rev 1.xx | ||
| 18 | Isolated Input Card, 4Ch | Rev 2.xx | ||
| 19 | Isolated Input Card, 4Ch, S Series | Rev 2.xx | ||
| 20 | RTD/Resistance Input Card, CHARM | Rev 1.xx | ||
| 21 | LS RTD/Resistance Input Card, CHARM | Rev 1.xx | ||
| 22 | Thermocouple/mV Input Card, CHARM | Rev 1.xx | ||
| 23 | LS Thermocouple/mV Input Card, CHARM | Rev 0.22 | ||
| 24 | IS Thermocouple/mV Input Card, CHARM | Rev 1.xx | ||
| 25 | LS IS Thermocouple/mV CHARM | Rev 1.xx | ||
| 26 | IS RTD/Resistance Input Card, CHARM | Rev 1.xx | ||
| 27 | LS IS RTD/Resistance Input Card, CHARM | Rev 1.xx | ||
| 28 | AI Card, 0-10 VDC, Isolated, CHARM | Rev 1.xx | ||
| 29 | LS AI Card, 0-10 VDC, Isolated, CHARM | Rev 1.xx | ||
| 30 | AO Card, 8Ch, 4-20 mA, HART, S Series | Rev 2.xx |
| Наименование программного обеспечения | № п. таблицы 1 | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения (не ниже) | Цифровой идентификатор программного обеспечения |
| 31 | AO Card, 8Ch, 4-20 mA, HART | Rev 2.хх | ||
| 32 | AO PLUS Card, 16Ch, 4-20 mA, HART, Series 2 | Rev 0.хх | ||
| 33 | AO PLUS Card, 16Ch, 4-20 mA, HART | Rev 0.хх | ||
| 34 | AO Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| 35 | IS AO Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| 36 | AI Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| 37 | IS AI Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| 38 | LS IS AI Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| 39 | LS AI Card, 4-20 mA, HART, CHARM | Rev 1.хх | ||
| Внешнее программное обеспечение | - | ID: yyyy-yyyy-yyyy | Rev 6.х.х | - |
| Примечание - в таблице 2 «х» и «хх» - номер подверсии (цифры от 0 до 9 для «х» и от 00 до 99 для «хх»); «yyyy» - идентификатор исполнений программных компонентов/пакетов «Программного обеспечение ДельтаВ» (цифры от 0001 до 9999). | ||||
Программное обеспечение (ПО) комплексов подразделяется на встроенное программное обеспечение (далее по тексту - ВПО) и внешнее ПО, устанавливаемое на персональный компьютер/рабочие станции операторов (укомплектованные IBM-совместимыми компьютерами).
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе. Уровень защиты встроенного программного обеспечения - «Средний» в соответствии с рекомендациями Р 50.2.077-2014.
К внешнему программному обеспечению, не влияющему на метрологические характеристики, относится ПО «Программное обеспечение ДельтаВ», которое позволяет выполнять следующие задачи:
- выполнять конфигурирование и настройку параметров многоуровневых распределенных систем, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.);
- контроль параметров технологического процесса;
- предупредительную и аварийную сигнализацию при выходе технологических параметров за установленные границы и при обнаружении неисправностей оборудования;
- противоаварийную защиту оборудования;
- представление технологической и системной информации;
- накопление, регистрацию и хранение поступающей информации;
- самодиагностику функционирования;
- автоматическое составление отчетов и рабочих (режимных) листов;
- вывод данных на печать.
Внешнее ПО комплексов не влияет на его метрологические характеристики и не даёт доступ к внутренним программным микрокодам измерительных модулей (метрологические характеристики модулей нормированы с учетом ВПО). Команды и данные, переданные через интерфейсы связи, не оказывают влияние на достоверность результатов измерений.
Средства защиты ПО от несанкционированного доступа, преднамеренных и непреднамеренных изменений интегрированы в пакеты программного обеспечения. Защита обеспечивается интерфейсом администрирования пользователей, системой лицензирования ПО производителя и аппаратным методом (ключи аппаратной защиты).
Таблица 3
| № п. таблицы 1 | Модули ввода/вывода аналоговых сигналов | Диапазон входного и выходного сигнала | Количество каналов | Рабочий диапазон температуры | Пределы допускаемой погрешности (1) | Версия ПО (не ниже) |
| 1 | RRJ3212X1- BK1 | От 0,1 Гц до 50 кГц (вход) | 4 | От минус 40 до плюс 70 °C | ±0,1 % (2) | Rev 3.xx |
| 2 | RRJ3212X1- BA1 | |||||
| 3 | RRJ3222X1- BA1 | От 4 до 20 мА поддерживающий HART-протокол (вход) | 8 | От минус 40 до плюс 70 °C | ±0,1 % | Rev 2.xx |
| 4 | RRJ3002X1- BD1 | От 1 до 5 В (вход) | 8 | От минус 40 до плюс 70 °C | ±0,1 % | Rev 2.xx |
| 5 | RRJ3222X1- BK1 | От 4 до 20 мА поддерживающий HART-протокол (вход) | 8 | От минус 40 до плюс 70 °C | ±0,1 % | Rev 2.xx |
| 6 | RRJ3102X1- BA1 | 8 | От 0 до 60 °C | ±0,21 % | ||
| 7 | RRJ3102X1- BE1 | От 4 до 20 мА поддерживающий HART-протокол (выход) | 8 | От 0 до 60 °C | ±0,21 % | Rev 2.xx |
| 8 | RRJ3102X1- BB2 | От 4 до 20 мА (выход) | 8 | От 0 до 60 °C | ±0,21 % | Rev 2.xx |
| 9 | RRJ3223X1- BA1 | От 4 до 20 мА поддерживающий HART-протокол (вход) | 16 | От минус 40 до плюс 70 °C | ±0,2 % | Rev 2.xx |
| 10 | RRC3010X1- BA1 | Rev 0.xx | ||||
| 11 | RRJ3223X1- BK1 | Rev 2.xx | ||||
| 12 | RRC3010X1- BK1 | Rev 0.xx | ||||
| 13 | RRJ2201X1- BA1 | Rev 3.x.x.x |
| № п. таблицы 1 | Модули ввода/вывода аналоговых сигналов | Диапазон входного и выходного сигнала | Количество каналов | Рабочий диапазон температуры | Пределы допускаемой погрешности (1) | Версия ПО (не ниже) |
| 14 | RRJ3224X1- BA1 | От минус 100 до плюс 100 мВ | 8 | От минус 40 до | См. таблицу 4 | Rev |
| 15 | RRJ3224X1- BK1 | (вход) | плюс 70 °C | 1.xx | ||
| 16 | RRJ3225X1- BA1 | От 0 до 2000 Ом (вход) | 8 | От минус 40 до плюс 70 °C | См. таблицу 5 | Rev 1.xx |
| 17 | RRJ3225X1- BK1 | |||||
| 18 | RRJ3231X1- BA1 | От 0 до 1000 Ом От минус 100 до плюс 100 мВ | 4 | От минус 40 до | См. таблицы 6, | Rev |
| 19 | RRJ3231X1- BK1 | От минус 10 до плюс 10 В (вход) | плюс 70 °C | 7, 8 | 2.xx | |
| 20 | RRL3031X1- BA1 | От 0 до 2000 Ом | 1 | От минус 40 до | См. таблицу 9 | Rev |
| 21 | RRL3031X1- LS1 | (вход) | плюс 70 °C | 1.xx | ||
| 22 | RRL3032X1- BA1 | От минус 100 до плюс 100 мВ (вход) | 1 | От минус 40 до | См. таблицу 10 | Rev 1.xx |
| 23 | RRL3032X1- LS1 | плюс 70 °C | Rev 0.22 | |||
| 24 | RRL3105X1- BA1 | От минус 100 до плюс 100 мВ (вход) | 1 | От минус 40 до | См. таблицу 11 | Rev |
| 25 | RRL3105X1- LS1 | плюс 70 °C | 1.xx | |||
| 26 | RRL3106X1- BA1 | От 0 до 2000 Ом | 1 | От минус 40 до | См. таблицу 12 | Rev |
| 27 | RRL3106X1- LS1 | (вход) | плюс 70 °C | 1.xx | ||
| 28 | RRL3023X1- BA1 | От минус 10 до плюс 10 В (вход) | 1 | От минус 40 до | См. таблицу 13 | Rev |
| 29 | RRL3023X1- LS1 | плюс 70 °C | 1.xx | |||
| 30 | RRJ3221X1- BK1 | 8 | От минус 40 до 0 °C От плюс 60 до плюс 70 °C | ±0,4 % | Rev | |
| 31 | RRJ3221X1- BA1 | От 4 до 20 мА поддерживающий | ±0,4 % | 2.xx | ||
| 32 | RRC3011X1- BA1 | HART-протокол (выход) | 16 | Rev | ||
| 33 | RRC3011X1- BK1 | От 0 до 60 °C | ±0,25 % | 0.xx |
| № п. таблицы 1 | Модули ввода/вывода аналоговых сигналов | Диапазон входного и выходного сигнала | Количество каналов | Рабочий диапазон температуры | Пределы допускаемой погрешности (1) | Версия ПО (не ниже) |
| 34 | RRL3022X1- BA1 | От 4 до 20 мА поддерживающий HART-протокол (выход) | 1 | От минус 40 до 0 °C От плюс 60 до плюс 70 °C От 0 до 60 °C | ±0,5 % ±0,5 % ±0,25 % | Rev 1.xx |
| 35 | RRL3102X1- BA1 | |||||
| 36 | RRL3021X1- BA1 | От 4 до 20 мА поддерживающий HART-протокол (вход) | 1 | От минус 40 до 0 °C От плюс 60 до плюс 70 °C От 0 до 60 °C | ±0,25 % ±0,25 % ±0,1 % | Rev 1.xx |
| 37 | RRL3101X1- BA1 | |||||
| 38 | RRL3101X1- LS1 | |||||
| 39 | RRL3021X1- LS1 | |||||
| Примечание - сноска (1) - в таблице 3 погрешность, выраженная в %, является приведенной (к верхней границе диапазона), а при наличии сноски (2) - относительной. | ||||||
Таблица 4
| Источник сигнала | Диапазон измерений, °C (мВ) | Пределы допускаемой основной абсолютной погрешности, °C (мВ) | Коэффициент температурного дрейфа, °C/°C (мВ/°р | Разрешение, °C (мВ) |
| Термопара В | От 500 до 1810 | ±2,4 | 0,056 | 0,18 |
| Термопара E | От минус 200 до плюс 1000 | ±0,6 | 0,008 | 0,07 |
| Термопара J | От минус 190 до плюс 1200 | ±0,8 | 0,011 | 0,05 |
| Термопара K | От минус 200 до плюс 1372 | ±0,5 | 0,016 | 0,18 |
| Термопара N | От минус 190 до плюс 1300 | ±1,0 | 0,007 | 0,10 |
| Термопара R | От минус 50 до плюс 1768 | ±2,1 | 0,013 | 0,14 |
| Термопара S | От минус 40 до плюс 1768 | ±2,2 | 0,067 | 0,24 |
| Термопара T | От минус 200 до плюс 400 | ±0,7 | 0,001 | 0,04 |
| Низковольтовый источник напряжения | (От минус 100 до плюс 100) | (±0,1) | (0,002) | (0,003) |
| Источник сигнала | Диапазон измерений, °C (Ом) | Пределы допускаемой основной абсолютной погрешности, °C (Ом) | Коэффициент температурного дрейфа, °C/°C (Ом/°р | Разрешение, °C (Ом) |
| Термометр сопротивления Pt100 | От минус 200 до плюс 850 | ±0,5 | 0,018 | 0,05 |
| Термометр сопротивления Pt200 | От минус 200 до плюс 850 | ±0,5 | 0,012 | 0,05 |
| Термометр сопротивления Pt500 | От минус 200 до плюс 850 | ±3,5 | 0,063 | 0,18 |
| Термометр сопротивления Ni120 | От минус 70 до плюс 300 | ±0,2 | 0,006 | 0,02 |
| Термометр сопротивления Cu10 | От минус 30 до плюс 140 | ±2,0 | 0,157 | 0,23 |
| Переменное сопротивление | (От 0 до 2000) | (±6,2) | (0,112) | (0,02) |
Таблица 6
| Диапазон измерений напряжения постоянного тока, В | Пределы допускаемой основной абсолютной погрешности, В | Коэффициент температурного дрейфа, В/Х | Разрешение, В |
| От 0 до 5 | ±0,0050 | 0,0002 | 0,00009 |
| От 0 до 10 | ±0,0100 | 0,0004 | 0,00016 |
| От 1 до 5 | ±0,0005 | 0,0002 | 0,00009 |
| От минус 1 до плюс 1 | ±0,0025 | 0,0002 | 0,00015 |
| От минус 5 до плюс 5 | ±0,0050 | 0,0002 | 0,00017 |
| От минус 10 до плюс 10 | ±0,0100 | 0,0004 | 0,00030 |
| Источник сигнала | Диапазон измерений, °C (мВ) | Пределы допускаемой основной абсолютной погрешности, °C (мВ) | Коэффициент температурного дрейфа, °C/°C (мВ/°р | Разрешение, °C (мВ) | Приме чание |
| Термопара В | От 500 до 1810 | ±1,2 | 0,116 | 0,09 | Изоли рован- ный вход |
| Термопара E | От минус 200 до плюс 1000 | ±0,5 | 0,004 | 0,05 | |
| Термопара J | От минус 190 до плюс 1200 | ±0,6 | 0,005 | 0,06 | |
| Термопара K | От минус 200 до плюс 1372 | ±0,5 | 0,013 | 0,05 | |
| Термопара N | От минус 190 до плюс 1300 | ±1,0 | 0,015 | 0,05 | |
| Термопара R | От минус 50 до плюс 1768 | ±1,7 | 0,083 | 0,0 | |
| Термопара S | От 0 до 1768 | ±1,8 | 0,095 | 0,08 | |
| Термопара T | От минус 200 до плюс 400 | ±0,7 | 0,025 | 0,04 | |
| Низковольтовый источник напряжения | (От минус 20 до плюс 20) | (±0,02) | (0,0010) | (0,0008) | |
| (От минус 50 до плюс 50) | (±0,03) | (0,0005) | (0,0017) | ||
| (От минус 100 до плюс 100) | (±0,05) | (0,0003) | (0,0031) |
Таблица 8
| Источник сигнала | Диапазон измерений, °C (Ом) | Пределы допускаемой основной абсолютной погрешности, °C (Ом) | Коэффициент температурного дрейфа, °C/°C (Ом/°р | Разрешение, °C (Ом) | Приме чание |
| Термометр сопротивления Pt100 | От минус 200 до плюс 850 | ±0,5 | 0,018 | 0,05 | Изолирован-ный вход |
| Термометр сопротивления Pt200 | От минус 200 до плюс 850 | ±0,5 | 0,012 | 0,05 | |
| Термометр сопротивления Ni120 | От минус 60 до плюс 180 | ±0,2 | 0,006 | 0,02 | |
| Термометр сопротивления Cu10 | От минус 30 до плюс 140 | ±2,0 | 0,076 | 0,23 | |
| Переменное сопротивление | (От 0 до 1000) | (±0,5) | (0,108) | (0,02) |
| Источник сигнала | Диапазон измерений, °C (Ом) | Пределы допускаемой основной абсолютной погрешности, °C (Ом) | Коэффициент температурного дрейфа, °C/°C (Ом/°р | Разрешение, °C (Ом) |
| Термометр сопротивления Pt100 | От минус 200 до плюс 850 | ±0,25 | 0,02 | 0,02 |
| Термометр сопротивления Pt200 | От минус 200 до плюс 850 | ±0,25 | 0,02 | 0,02 |
| Термометр сопротивления Pt500 | От минус 200 до плюс 850 | ±0,25 | 0,02 | 0,02 |
| Термометр сопротивления Pt1000 | От минус 200 до плюс 260 | ±0,25 | 0,02 | 0,01 |
| Термометр сопротивления Ni120 | От минус 80 до плюс 260 | ±0,15 | 0,01 | 0,01 |
| Термометр сопротивления Ni100 | От минус 80 до плюс 260 | ±0,20 | 0,01 | 0,01 |
| Термометр сопротивления Ni200 | От минус 80 до плюс 260 | ±0,20 | 0,01 | 0,01 |
| Термометр сопротивления Ni500 | От минус 80 до плюс 260 | ±0,20 | 0,01 | 0,01 |
| Термометр сопротивления Ni 1000 | От минус 80 до плюс 140 | ±0,20 | 0,01 | 0,01 |
| Термометр сопротивления Cu10 | От минус 200 до плюс 260 | ±0,25 | 0,02 | 0,01 |
| Переменное сопротивление | (От 0 до 2000) | (±0,25) | (0,03) | (0,031) |
Таблица 10
| Источник сигнала | Диапазон измерений, °C (мВ) | Пределы допускаемой основной абсолютной погрешности, °C (мВ) | Коэффициент температурного дрейфа, °C/°C (мВ/°р | Разрешение, °C (мВ) | Приме чание |
| Термопара В | От 250 до 1820 | ±0,8 | 0,06 | 0,024 | |
| Термопара E | От минус 200 до плюс 1000 | ±0,4 | 0,03 | 0,018 | |
| Термопара J | От минус 210 до плюс 1200 | ±0,6 | 0,04 | 0,022 | Изоли рован- ный вход |
| Термопара K | От минус 200 до плюс 1372 | ±0,4 | 0,03 | 0,025 | |
| Термопара N | От минус 200 до плюс 1300 | ±0,6 | 0,04 | 0,024 | |
| Термопара R | От минус 50 до плюс 1768 | ±0,8 | 0,05 | 0,028 | |
| Термопара S | От минус 50 до плюс 1768 | ±0,8 | 0,05 | 0,028 |
| Источник сигнала | Диапазон измерений, °C (мВ) | Пределы допускаемой основной абсолютной погрешности, °C (мВ) | Коэффициент температурного дрейфа, °C/°C (мВ/°р | Разрешение, °C (мВ) | Приме чание |
| Термопара T | От минус 200 до плюс 400 | ±0,5 | 0,02 | 0,010 | Изоли рован- ный вход |
| Низковольтовый источник напряжения | (От минус 20 до плюс 20) | (±0,01) | (0,0005) | (0,0006) | |
| (От минус 50 до плюс 50) | (±0,02) | (0,0010) | (0,0015) | ||
| (От минус 100 до плюс 100) | (±0,025) | (0,0020) | (0,0031) |
Таблица 11
| Источник сигнала | Диапазон измерений, °C (мВ) | Пределы допускаемой основной абсолютной погрешности, °C (мВ) | Коэффициент температурного дрейфа, °C/°C (мВ/°р | Разрешение, °C (мВ) | Приме чание |
| Термопара В | От 250 до 400 °C включ. св.400 до 1820 °C | ±2,5 ±1,7 | 0,07 0,05 | 0,024 | |
| Термопара E | От минус 200 до плюс 1000 °C | ±0,6 | 0,03 | 0,018 | |
| Термопара J | От минус 200 до плюс 1200 °C | ±0,7 | 0,03 ° | 0,022 | |
| Термопара K | От минус 200 до плюс 1370 °C | ±1,2 | 0,05 | 0,025 | |
| Термопара N | От минус 200 до плюс 1300 °C | ±1,1 | 0,04 | 0,024 | |
| Термопара R | От минус 50 до плюс 1767 °C | ±1,7 | 0,06 | 0,028 | Изолиро ванный |
| Термопара S | От минус 50 до плюс 1767 °C | ±1,9 | 0,07 | 0,028 | вход |
| Термопара T | От минус 250 до -плюс 200 °C от минус 200 до плюс 400 °C | ±1,7 ±0,7 | 0,05 0,02 | 0,010 | |
| Низковольтовый источник напряжения | (От минус 20 до плюс 20 мВ) | (±0,02) | (0,0008) | (0,0006) | |
| (От минус 50 до плюс 50 мВ) | (±0,04) | (0,0017) | (0,0015) | ||
| (От минус 100 до плюс 100 мВ) | (±0,05) | (0,0025) | (0,0031) |
| Источник сигнала | Диапазон измерений, °C (Ом) | Пределы допускаемой основной абсолютной погрешности, °C (Ом) | Коэффициент температурного дрейфа, °C/°C (Ом/°р | Разрешение, °C (Ом) |
| Термометр сопротивления Pt100 | От минус 200 до плюс 850 | ±0,50 | 0,015 | 0,02 |
| Термометр сопротивления Pt200 | От минус 200 до плюс 850 | ±0,40 | 0,014 | 0,02 |
| Термометр сопротивления Pt500 | От минус 200 до плюс 850 | ±0,34 | 0,014 | 0,02 |
| Термометр сопротивления Pt1000 | От минус 200 до плюс 260 | ±0,14 | 0,006 | 0,01 |
| Термометр сопротивления Ni120 | От минус 80 до плюс 260 | ±0,18 | 0,003 | 0,01 |
| Термометр сопротивления Ni100 | От минус 80 до плюс 260 | ±0,12 | 0,003 | 0,01 |
| Термометр сопротивления Ni200 | От минус 80 до плюс 260 | ±0,11 | 0,003 | 0,01 |
| Термометр сопротивления Ni500 | От минус 80 до плюс 260 | ±0,08 | 0,003 | 0,01 |
| Термометр сопротивления Ni1000 | От минус 80 до плюс 140 | ±0,06 | 0,003 | 0,01 |
| Термометр сопротивления Cu10 | От минус 200 до плюс 260 | ±0,70 | 0,020 | 0,01 |
| Переменное сопротивление | (От 0 до 2000) | (±0,25) | (0,020) | (0,031) |
Таблица 13
| Диапазон измерений, В | Пределы допускаемой основной абсолютной погрешности, В | Коэффициент температурного дрейфа, В | Разрешение, В |
| От 0 до 5 | ±0,0050 | 0,0005 | 0,00008 |
| От 0 до 10 | ±0,0100 | 0,0010 | 0,00015 |
| От 1 до 5 | ±0,0005 | 0,0005 | 0,00006 |
| От минус 1 до плюс 1 | ±0,0025 | 0,0002 | 0,00003 |
| От минус 5 до плюс 5 | ±0,0050 | 0,0005 | 0,00015 |
| От минус 10 до плюс 10 | ±0,0100 | 0,0010 | 0,00030 |
Таблица 14
| Модули ввода/вывода аналоговых сигналов | Масса, г, не более | Г абаритные размеры (высота х ширина х длина), мм, не более |
| RRJ2201X1-BA1 | 650 | 90x115x110 |
| RRJ3212X1-BA1, RRJ3222X1-BK1, RRJ3223X1-BK1, RRC3010X1-BK1, RRJ3224X1-BK1, RRJ3225X1-BK1, RRJ3231X1-BK1, RRJ3221X1-BK1, RRC3011X1-BK1 | 400 | 45x135x135 |
| Модули ввода/вывода аналоговых сигналов | Масса, г, не более | Г абаритные размеры (высота х ширина х длина), мм, не более |
| RRJ3212X1-BK1, RRJ3222X1-BA1, RRJ3002X1-BD1, RRJ3102X1-BA1, RRJ3102X1-BE1, RRJ3102X1-BB2, RRJ3223X1-BA1, RRC3010X1-BA1, RRJ3224X1-BA1, RRJ3225X1-BA1, RRJ3231X1-BA1, RRJ3221X1-BA1, RRC3011X1-BA1 | 400 | 45х 110x110 |
| RRL3031X1-LS1, RRL3032X1-LS1, RRL3105X1-LS1, RRL3106X1-LS1, RRL3023X1-LS1, RRL3101X1-LS1, RRL3021X1-LS1 | 70 | 15*80* 135 |
| RRL3031X1-BA1, RRL3032X1-BA1, RRL3105X1-BA1, RRL3106X1-BA1, RRL3023X1-BA1, RRL3022X1-BA1, RRL3102X1-BA1, RRL3021X1-BA1, RRL3101X1-BA1 | 30 | 15x50x80 |
Электропитание
- напряжение постоянного тока, В......................................................................24
- напряжение переменного тока 50 Гц, В............................................................220
Средняя наработка на отказ не менее, ч............................................................. 140000
Средний срок службы, лет................................................................................15 (3)
Примечание: сноска (3) - 25 лет с технической поддержкой от изготовителя
Знак утверждения типа наносится на титульный лист руководства по эксплуатации комплекса типографским способом.
- Комплекс (спецификация определяется заказом).
- ПО «Программное обеспечение ДельтаВ» (на диске).
- Руководство по эксплуатации.
осуществляется по документу МИ 2539-99 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с Изменением №1 от 28 ноября 2011 г.
Перечень основных средств поверки:
- калибратор универсальный Н4-7 (Г.Р. № 22125-01);
- магазин сопротивления Р4831 (Г.Р. № 38510-08);
- мультиметр В7-64/1 (Г.Р. № 16688-97);
- частотомер электронно-счетный Ч3-63 (Г.Р. № 32499-06);
- генератор импульсов Г5-82 (Г.Р. № 8598-82).
Знак поверки наносится в руководство по эксплуатации.
приведены в документе: «Комплексы измерительно-управляющие и противоава-рийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ. Руководство по эксплуатации».
Нормативно-технические документы, устанавливающие требования к комплексам измерительно-управляющим и противоаварийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ:
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2 Технические условия ТУ 4222-081-51453097-2016 «Комплексы измерительно-управляющие и противоаварийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ».
3 Технические условия ТУ 4222-082-51453097-2016 «Модули и комплектующие для комплексов измерительно-управляющих и противоаварийной автоматической защиты ДельтаВ, ДельтаВ ПАЗ».
| Зарегистрировано поверок | 2088 |
| Поверителей | 5 |
| Актуальность данных | 16.11.2024 |
