Преобразователи термоэлектрические ТС102960, ТС102961, ТС102962, ТС102963, ТС102964, 64423-16

Назначение

Преобразователи термоэлектрические ТС102960, ТС102961, ТС102962, ТС102963, ТС 102964 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры и контроля состояния подшипников.

Описание

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов и разностью температур мест соединения (спаев) чувствительных элементов.

Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса различной формы (в месте контакта с поверхностью подшипника) типов «А», «В», «С» и «D», с присоединенным кабелем с проводами в оплетке из нержавеющей стали, или с удлинительными проводами в тефлоновой оболочке.

Внутри корпуса ТП могут быть размещены 1 или 2 ЧЭ.

Корпус ТП изготавливается из медного сплава с никелевым покрытием. Провода и кабель термопреобразователей могут дополнительно покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).

Модификации термопреобразователей отличаются друг от друга по конструкции корпуса, по типу и количеству ЧЭ. Модель ТС 102960 выполнена в корпусе типа «А», ТС 102961 и ТС 102963 - в корпусе типа «В», ТС 102962 - в корпусе типа «С», а ТС 102964 - в «D». В качестве ЧЭ применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001. Модификации ТП имеют исполнения, различающиеся: длиной и типом оболочки присоединительного кабеля или удлинительных проводов.

Монтаж ТП в зависимости от типа корпуса осуществляется в опорный башмак подшипника, под слой баббита или непосредственно в сам баббит подшипника.

Термопреобразователи относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 0 и/или 1, 2 категорий IIA, IIB и IIC и температурных классах Т1-Т6 в соответствии с присвоенной маркировкой взрывозащиты вида и 1Ex e II «Т3... Т6» GbX или 0Ex ia IIC «Т3... Т6» Ga X.

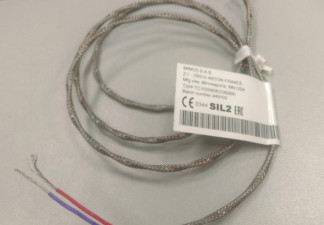

Фотографии общего вида ТП представлены на рисунках 1 - 5.

I

Технические характеристики

У словное обозначение номинальной статической характеристики

(НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1):..........................................K, Е, J, T

Рабочий диапазон температур, °С:..............................................................от минус 40 до плюс 200

Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте в зависимости от типа НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) и класса допуска приведены в таблицах 1 и 2:

Таблица 1

Таблица 2

Лист № 5 Всего листов 6

Электрическое сопротивление изоляции при температуре (25±10)°С и относительной

влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее:.....................................................10

Длина корпуса ТП, мм, не более:................................................................................................8

Длина удлинительных проводов

или кабеля (с удлинительными проводами), мм, не более:.......................................................15000

Диаметр корпуса ТП, мм, не более:............................................................................................8

Диаметр площадки корпуса (типа «В») ТП, мм, не более:....................................................6,5

Масса ТП, г, не более:............................................................................................................1100

Рабочие условия эксплуатации ТП:

-    диапазон температур окружающей среды, °С:...............................от минус 50 до плюс 200

(в зависимости от температурного класса ТП)

-    относительная влажность воздуха, %, не более:...................................................................95

Степень защиты датчиков от проникновения воды

и пыли по МЭК 60529 /ГОСТ 14254-96:........................................................................................IP54

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки ТП входят:

-    термопреобразователь - 1 шт. (модификация и исполнение - в соответствии с заказом);

-    паспорт - 1 экз.

По дополнительному заказу: монтажные приспособления.

Поверка

осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);

-    измеритель температуры многоканальный прецизионный МИТ 8 (Госреестр 19736-11);

-    термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);

-    калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);

-    измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).

Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на преобразователи термоэлектрические ТС102960, ТС102961, ТС102962, ТС102963, ТС102964.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТС102960, ТС102961, ТС102962, ТС102963, ТС102964

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и

допуски.

Лист № 6 Всего листов 6

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы Minco Products, Inc., США.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
