Фотопреобразователи лучистого потока кремниевые КФЛП-3, 64428-16

Назначение

Фотопреобразователи лучистого потока кремниевые КФЛП-3 (далее по тексту -фотопреобразователи) предназначены для использования в качестве измерительного преобразователя лучистого потока излучения в электрический сигнал.

Описание

Принцип работы фотопреобразоваетлей заключается в преобразовании лучистого потока излучения, падающего на его приемную площадку, в фототок, который на нагрузочном сопротивлении вызывает падение напряжения, пропорциональное величине потока излучения.

Основными элементами фотопреобразоваетлей являются: солнечный элемент и нагрузочное сопротивление.

Полученный на выводах фотопреобразователя сигнал регистрируется цифровым вольтметром не ниже 1 класса точности с входным сопротивлением не менее 50 кОм.

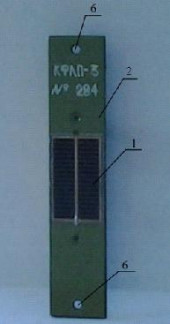

Внешний вид и схема маркировки фотопреобразователей представлены на рисунке 1.

1    - солнечный элемент;

2    - металлическая пластина;

3    - нагрузочное сопротивление;

4    - клеммы подключения токоведущих проводов солнечного элемента;

5    - клеммы подключения прибора, измеряющего выходное напряжение;

6    - отверстия для крепления фотопреобразователя

Рисунок 1 - Общий вид схемы маркировки фотопреобразователей (А - вид спереди; Б - вид сзади)

Технические характеристики

Метрологические и технические характеристики фотопреобразователей приведены в таблицах 1 - 3.

Таблица 1

Таблица 2 - Ток короткого замыкания фотопреобразователя при температуре 25 °С при освещении его солнечным излучением спектрального состава АМ0 на уровне 1367 Вт/м2

Таблица 3 - Напряжение на нагрузочном сопротивлении фотопреобразователя при температуре 25 °С при освещении его солнечным излучением спектрального состава АМ0 на уровне 1367 Вт/м2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Комплектность представлена в таблице 4. Таблица 4

Поверка

осуществляется по документу МП 010.М4-16 «ГСИ. Фотопреобразователи лучистого потока кремниевые КФЛП-3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 01 февраля 2016 г.

Основные средства поверки:

Комплекс метрологический для измерений характеристик солнечных элементов «МК-СЭ» из состава Государственного вторичного эталона единицы величины абсолютной спектральной чувствительности солнечных элементов в стандартных условиях в диапазоне длин волн от 0,28 до 2,50 мкм в соответствии с ГОСТ 8.195-2013.

Основные метрологические характеристики: спектральный диапазон от 380 до 1100 нм;

8    4 2

диапазон измерения спектральной чувствительности от 5 10 до 210 А-м /Вт; доверительные границы относительной погрешности результата измерения абсолютной спектральной чувствительности составляет ±1,3 % в диапазоне длин волн от 0,38 до 1,00 мкм и ±2,5 % в диапазоне длин волн от 1,0 до 1,1 мкм;

диапазон измерений тока короткого замыкания в стандартных условиях составляет от 0,001 до 0,200 А.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

«Фотопреобразователи лучистого потока кремниевые КФЛП-3. Руководство по эксплуатации ФП.618.0310 РЭ» раздел 2.

Нормативные документы, устанавливающие требования к фотопреобразователям лучистого потока кремниевым КФЛП-3

ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
