| Номер в госреестре | 64429-16 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ИП Марсен-ПКЭ |
| Изготовитель | ООО "НПП Марс-Энерго", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные «ИП Марсен-ПКЭ» (далее ИП) предназначены для измерения, регистрации и передачи показателей качества электрической энергии (ПКЭ) и основных параметров электрической энергии.
Принцип работы ИП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок.
ИП выполнен в виде щитового средства измерений (СИ) и состоит из одного измерительного блока, на лицевой панели которого расположены индикаторы «Питание», «Ethernet» и «PTP»; на боковых панелях и задней крышке блока расположены соединители: питания, интерфейсов связи, измерительных входов тока и напряжения.
Результаты измерений и расчетов индицируются на компьютере (ПК) с операционной системой, имеющей WEB - браузер.
ИП имеет интерфейс Ethernet IEEE 802.3 для обмена информацией с другими внешними устройствами по проводным или беспроводным каналам связи для конфигурации, построения отчетов, обработки и анализа с использованием пользовательского WEB-интерфейса. Протоколы передачи данных: РТР (ANSI/IEEE 1588-2002*Approved 2008-09-10)
- синхронизация с UTC, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8-1 (2011), IEC 61850-92:2011, Modbus TCP.
ИП предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ), систем мониторинга качества электрической энергии (СМКЭ), систем сбора и передачи информации (ССПИ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.
ИП выпускаются в различных модификациях, отличающихся:
- по номенклатуре измеряемых величин;
- номинальным значением измеряемой силы тока (или отсутствием каналов тока);
- номинальным значением измеряемого напряжения;
- наличием встроенного адаптера WiFi.
Условное обозначение модификации ИП при заказе и в документации другой продукции, в которой они могут быть применены, состоит из обозначения (ИП Марсен-ПКЭ) и условного обозначения исполнения:
ИП Марсен-ПКЭ -X-Y
L "-W" - Исполнение с безпроводным адаптером WiFi;
- Исполнение по номенклатуре измеряемых величин и по
номинальным значениям измеряемых токов (для подключения к трансформаторам тока) или напряжений (для подключения к преобразователям тока):
• нет символа - измеряются только ПКЭ по ГОСТ 32144-2013;
• "-1/5" - измеряются ПКЭ по ГОСТ 32144-2013 и параметры электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2, номинальные значения входных токов 1 или 5 A;
• "-vvvv" - измеряются ПКЭ по ГОСТ 32144-2013 и параметры электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2, где vvvv -номинальное значение переменного напряжения U^ каналов тока, указывается четыре знака по заказу из ряда от 22,50 мВ до 5000 мВ.
Примеры обозначения прибора:
ИП Марсен-ПКЭ-W - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 с беспроводным адаптером WiFi;
ИП Марсен-ПКЭ-1/5 - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 и параметров электрической энергии по ГОСТ Р 8.6552009 п.5.2.2 при номинальных значениях входных токов 1 или 5 А;
ИП Марсен-ПКЭ-225,0^ - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 и параметров электрической энергии по ГОСТ Р 8.6552009 п.5.2.2 при номинальном значении входного напряжения каналов тока 225,0 мВ с беспроводным адаптером WiFi.
Номинальные значения входных измеряемых величин:
- переменное трехфазное напряжение основной частоты 50 Гц; иин = 57(100) В или иин = 220(380) В (4 канала напряжения),
- переменный ток основной частоты 50 Гц; 1н = 1 А и 5 А (4 канала тока) -номинал определяется монтажом ИП на месте эксплуатации;
- переменное напряжение основной частоты 50 Гц; Um по заказу из ряда в диапазоне от 22,5 до 5000 мВ, используемое для передачи информации о сигнале тока (4 канала тока).
Питание ИП осуществляется от одной из сетей (определяется монтажом ИП на месте эксплуатации):
- 220 (230) В, 50 Гц; рабочие условия: от 85 до 265 В, 50±5 Гц;
- 48 В постоянного тока - Ethernet PoE (IEEE 802.3af); рабочие условия: от 36 до 57 В постоянного тока.
ИП обеспечивает непрерывное накопление результатов измерений со временем усреднения 3 секунды (150 периодов основной частоты). Глубина накопления - не менее 90 суток. На основе этих данных для любого промежутка времени ИП рассчитывает, сохраняет и передает за любой период в пределах последних 90 суток суммарно:
1) отчеты по ПКЭ с любыми уставками и порогами провалов/перенапряжений/прерываний в пределах, установленных по ГОСТ 32144-2013 и ГОСТ 33073-2014;
2) усредненные значения параметров электроэнергии с временем усреднения, как по ГОСТ (10 мин., 2 часа), так и произвольным (от 1 мин. до 120 мин.);
3) псевдо-осциллограммы напряжений (4 канала) и токов (4 канала) по действующим значениям за период основной частоты;
4) показания по измеренной активной и реактивной электрической энергии с момента начала работы ИП.
Конфигурирование, уставки и т.п. задания для измерений, а также результаты измерений со временем их усреднения 3 с и расчетов доступны через WEB-интерфейс для просмотра и для сохранения в файлы отчетов в форматах MS Excel и pdf. Файлы отчетов могут высылаться с ИП на электронную почту. В ИП реализовано формирование протокола испытаний электрической энергии в соответствии с ГОСТ 33073-2014.
ИП обеспечивают измерение и индикацию на ПК активной и реактивной электрической энергии в прямом и обратном направлении на заданном интервале времени.

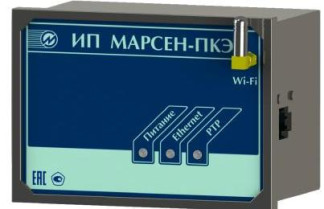

Общий вид ИП представлен на рисунке 1.
Программное обеспечение (ПО) ИП является только встроенным (ВПО) и выполняет функции:
- получения и обработки результатов измерений (метрологически значимая часть);
- управления режимами работы ИП;
- представления результатов измерений, вычислений, статистического анализа на
встроенном WЕВ - сервере в виде таблиц, схем, графиков, диаграмм;
- обеспечения информационного обмена с другими устройствами по стандартным
протоколам.
Управление работой ИП осуществляется при помощи ВПО с помощью пользовательского WEB-интерфейса на ПК с интернет - браузером после подключения ПК к ИП по сети Ethernet.
По своей структуре ПО разделено на метрологически значимую (первые два числа в номере версии ВПО) и метрологически незначимую (вторые два числа в номере версии ВПО) части, которые объединены в одном исполняемом файле, записывающемся в ИП на стадии его производства.
ИП выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации и управлению. Основные метрологические и технические характеристики ИП приведены с учетом влияния ВПО.
Конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ВПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | " Марсен-ПКЭ " |
| Номер версии (идентификационный номер) ПО | 1.027 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Основные метрологические характеристики указаны в таблицах 2, 3 и 4.
В таблицах 2- 4 под терминами: напряжение переменного тока, напряжение гармоники (интергармоники), сила переменного тока, сила тока гармоники (интергармоники), напряжения и токи нулевой, прямой и обратной последовательностей понимаются среднеквадратические значения указанных величин.
Таблица 2 - Метрологические характеристики модификации «ИП Марсен-ПКЭ»_
| Наименование характеристики | Диапазоны измерений | Вид и пределы допускаемой основной погрешности измерений | Примечание |
| 1 | 2 | 3 | 4 |
| 1 Напряжение переменного тока [U], В | от 0,01 U 1) ^ин до 2 Цин | относительная, % ±[0,1+0,01(Uq/U-1)] | Класс А по ГОСТ 30804.4.30 |
| 2 Напряжение основной (первой) гармонической составляющей [Ui], В | от 0,01 ^н до 2 Цин | относительная, % ±[0,1+0,01(Uq/U1-1)] | |
| 3 Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус | от 0 до 360 | абсолютная, градус ±0,1 | 0,1Uh < U < 1,5Uh |
| 4 Частота напряжения переменного тока [f1], Гц | от 42,5 до 75 | абсолютная, Гц ±0,01 | 0,1Uh < U < 2Uh Класс А по ГОСТ 30804.4.30 |
| 5 Отклонение частоты, Гц | от минус 7,5 до 25 | абсолютная, Гц ±0,01 | 0,1UH < U < 2UH Класс А по ГОСТ 30804.4.30 |
| 6 Отрицательное отклонение 2) напряжения, % от Uo | от 0 до 100 | абсолютная, % от Uo ±0,1 | |
| 7 Положительное отклонение напряжения, % от Uo | от 0 до 100 | абсолютная, % от Uo ±0,1 | |
| 8 Установившееся отклонение напряжения, % от Uo | от минус 100 до 40 | абсолютная, % от Uo ±0,1 | |
| 9 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности, % | от 0 до 20 | абсолютная, % ±0,15 | |
| 10 Суммарный коэффициент гармонических составляющих напряжения4-* [КЦ], % | от 0 до 100 | 0,1 U^ < U < 1,5 ^ин Umax3)< 2,8 U™ Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | ^ < 1,0 | ||
| относительная, % ±5,0 | ^ > 1,0 |
| 1 | 2 | 3 | 4 |
| 11 Коэффициент гармонической составляющей напряжения порядка4) h [Ки(Ь)] , % | от 0 до 50 | 0,1Uh < U < 1,5Uh Umax < 2,8Uh; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | KUh) < 1,0 | ||
| относительная, % ±5,0 | KUh) > 1,0 | ||
| 12 Напряжение гармонической подгруппы порядка h, [Usg,h], В | От 0 до 0,5 иин | 0,1 и,н < U < 1,5 U™ ; Umax < 2,8 Uu^ h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, В ±0,0005 иО | Usg,h < 0,01 ^н | ||
| относительная, % ±5,0 | Usg,h > 0,01 ^н | ||
| 13 Напряжение интергармонической центрированной подгруппы порядка h [UiSg,h], В | От 0 до 0,15 U^ | 0,1 Uuн < U < 1,5 Uин Umax < 2,8 Uu^ h от 0 до 50; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, В ±0,0005 иО | Uisg,h < 0,01 Uин | ||
| относительная, % ±5 | Uisg,h > 0,01 U^ | ||
| 14 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В | от 0 до 2 иин | абсолютная, В ±0,0015 иО | |
| 15 Остаточное напряжение (при провале), В | от 0.01 иин до 1,1 иин | относительная, % ±[0,1+0,01(Uq/U-1)] | Класс А по ГОСТ 30804.4.30 |
| 16 Остаточное напряжение (при прерывании), В | от 0.01 иин до 0,2 иин | относительная, % ±[0,1+0,01(Uq/U-1)] | |
| 17 Глубина провала напряжения, % | от 10 до 100 | абсолютная, % ±0,2 | |
| 18 Длительность прерывания напряжения, с | От 0,01 с до 60 мин | абсолютная, с ±0,2 | |
| 19 Длительность провала напряжения, с | от 0,02 с до 600 с | абсолютная, с ±0,02 | |
| 20 Максимальное значение напряжения при перенапряжении [иМАХ], В | от 1,1 иин до 2 иин | приведенная, % от Uq ±0,2 |
| 1 | 2 | 3 | 4 |
| 21 Коэффициент временного перенапряжения [Кпер и], отн.ед. | от 1,1 до 2,0 | относительная, % ±10 | ^ер U =иМАХ / иО |
| 22 Длительность временного перенапряжения, с | от 0,02 с до 600 с | абсолютная, с ±0,02 | Класс А по ГОСТ 30804.4.30 |
| 23 Кратковременная доза фликера, отн. ед. | от 0,2 до 10 | относительная, % ±5,0 | |
| 24 Длительная доза фликера, отн. ед. | от 0,2 до 10 | относительная, % ±5,0 | |
| 25 Пределы допускаемой абсолютной погрешности установки времени при приеме метки синхронизации | абсолютная, с ±0,005 | При синхронизации с Международной шкалой координированно го времени (UTC) | |
| 26 Пределы допускаемой абсолютной погрешности хода внутренних часов ИП | абсолютная, с/сут ±0,5 | При отсутствии синхронизации с UTC | |
| Примечания: 1) иин - номинальное входное напряжение ИП, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В для фазных и из ряда 415 В, 104 В для межфазных напряжений. 2) иО - опорное напряжение по ГОСТ 32144-2013 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от иН. 3) Umax - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку; 4) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения. | |||
Всего листов 20
Таблица 3 - Метрологические характеристики модификации «ИП Марсен-ПКЭ 1/5» (с каналами тока 1 и 5 А) - в дополнение к таблице 2_
| Наименование характеристики | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| 1 | 2 | 3 | 4 |
| 1 Сила переменного тока [I], А | от 0,011н1) до 21н | относительная, % ±[0,1+0,01(Ih/I-1)] | |
| 2 Сила тока основной (первой) гармоники тока [I1], А | от 0,011Н до 21н | относительная, % ±[0,1+0,01(Ih/I1-1)] | |
| 3 Суммарный коэффициент гармонических составляющих тока 3) [К1], % | от 0 до 200 | 0.01 Ih < I < 2 Ih; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | Ki < 1,0 | ||
| относительная, % ±5,0 | Ki > 1,0 | ||
| 4 Коэффициент гармонической составляющей тока порядка h3), [Квд], % | от 0 до 100 | h от 2 до 50; 0,01Ih < I < 2Ih; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | Kj(h) < 1,0 | ||
| относительная, % ±5,0 | Kj(h) > 1,0 | ||
| 5 Г армонической составляющей силы тока порядка h [I(h)], А | h от 2 до 50; Класс I по ГОСТ 30804.4.7 | ||
| относительная, % ±5 | 0,03Ih< I | ||
| абсолютная, % ±0,0015 Ih | I < 0,03Ih | ||
| 6 Интергармоническая составляющая силы тока порядка m (I Cm), А | От 0 до 0,151н | Для m от 0,5 до 50,5 с дискретностью 1,0 Класс I по ГОСТ 30804.4.7 | |
| Абсолютная, А, ±0,0015 Ih | Iom < 0,03Ih | ||
| Относительная, %, ±5 | Iom > 0,03Ih | ||
| 7 Сила токов прямой последовательности, нулевой последовательности и обратной последовательности основной частоты, A | от 0 до 21н | абсолютная, А ±0,0015 Ih | 0,01Ih < I < 2Ih |
| 8 Коэффициент несимметрии тока по обратной последовательности [K2I], %; | от 0 до 50 % | абсолютная 0,2 1,0 | 0,2Ih < I < 2Ih 0,01Ih < I < 0,2Ih |
| 1 | 2 | 3 | 4 |
| 9 Коэффициент несимметрии тока по нулевой последовательности [K0i], %. | от 0 до 50 % | абсолютная 0,2 1,0 | 0,21н < I < 21н 0,01IH < I < 0.21Н |
| 10 Сила тока нейтрального провода, A | от 0 до 21н | абсолютная, А ±0,01 1н | 0,01 Ih < I < 2 Ih |
| 11 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус | от 0 до 360 | абсолютная, градус ±0,1 | 0,2 Ih < I < 2Ih 0,2 иин < U < 2 иин |
| 12 Угол фазового сдвига между током и напряжением прямой последовательности [фш], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2 Ih < I < 2Ih 0,2 иин < U < 2 иин |
| 13 Угол фазового сдвига между током и напряжением нулевой последовательности [фш], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2 Ih < I < 2Ih 0,2 иин < U < 2 иин |
| 14 Угол фазового сдвига между током и напряжением обратной последовательности [фи12], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2 Ih < I < 2Ih 0,2 Uuн < U < 2 Uuн |
| 15 Угол фазового сдвига h-ми гармоническими составляющими фазного тока и соответствующего напряжения [фш(ю1 градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,1 Ih < I < 1Ih 0,1 U^ < U < Шин |
| 16 Активная электрическая мощность [Р], Вт, | от 0,01РН до 2,25Рн | относительная, % | Ph = Qh = Sh = Uh^Ih; 0,1 Uuн < U < 1,5 U^ |
| ±0,1 | Кр = 1 0,05Ih < I < 1,5Ih | ||
| ±0,2 | 0,01IH < I < 0,05IH | ||
| ±0,15 | 0,5 < К < 1,0 0,1 Ih < I < 1,5 Ih | ||
| ±0,25 % | 0,02 Ih < I < 0,1 Ih | ||
| ±[0,25+0,02(Рн/Р -1)] | 0,2 < ^p| < 0,5 0,1 Ih < I < 1,5 Ih |
| 1 | 2 | 3 | 4 |
| 17 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт | от 0.01Ik-Uk до 1.51и-ии | абсолютная, Вт ±0,01Ри | 0,1 Ih < I < 2 Ih |
| 18 Активная трехфазная, фазная мощность основной гармонической составляющей [Р(1), Р(1)а, Р(1)в, Р(1)с], Вт | от 0,01Ри до 2,25Ри | относительная, % | Ри = Qh = Sh = Uh-Ih; 0,1 иин < и < 1,5 иин |
| ±0,1 | КР = 1 0,05Ih < I < 1,5Ih | ||
| ±0,2 | 0,01Ih < I < 0,05Ih | ||
| ±0,15 | 0,5 < |Кр| < 1,0 0,1 Ih < I < 1,5 Ih | ||
| ±0,25 % | 0,02 Ih < I < 0,1 Ih | ||
| ±[0,25+0,02(Ри/Р -1)] | 0,2 < |Кр| < 0,5 0,1 Ih < I < 1,5 Ih | ||
| 19 Активная фазная мощность гармоник [Р^а, Р(h)в, Р(h)с], Вт | от 0,0031н-ин до 0,11н U | относительная ±5,0 % ±5,0 % ±10,0 % | 0,1 Ь < I < 1,5 Iн 2% < КI(h) КР = 1 КР 0.5L_1_ 0.5C 2 < h < 10 11 < h < 50 |
| 20 Реактивная электрическая мощность, рассчитываемая | от 0,01 Qh до 2,25 Qh | относительная, % | 0,1 иин < U < 1,5 Uu н |
| геометрическим методом [Q], вар, определяемая по формуле: | ±0,2 ±0,3 | Ккр2) = 1 0,05 Ih < I < 1,5 Ih 0,02 Ih < I < 0,05 Ih | |
| Q = V S2 - P2 | ±0,2 ±0,3 | 0,5 < |Ккр| < 1,0; 0,1Ih < I < 1,5Ih 0,05Ih < I < 0,1Ih | |
| ±0,3 | 0,25 < |Ккр| < 0,5; 0,1Ih < I < 1,5Ih |
| 1 | 2 | 3 | 4 |
| 21 Реактивная электрическая мощность основной гармонической составляющей [Q1], вар | от 0,01 Qh до 2,25 Qh | относительная, % | 0,1 иш < и < 1.5 иин |
| ±0,1 ±0,2 | Ккр = 1 0,05 Ih < I < 1,5 Ih 0,01 Ih < I < 0,05 Ih | ||
| ±0,15 ±0,25 | 0,5 < |Ккр| < 1,0; 0,1Ih < I < 1,5Ih 0,02Ih < I < 0,1Ih | ||
| ±[0,25+0,02(Q^Q - 1)] | 0,2 < |Ккр| < 0,5; 0,1Ih < I < 1,5Ih | ||
| 22 Реактивная трехфазная мощность основной гармонической составляющей прямой последовательности [Q(1)1], вар | от 0,01Ih-Uh до 1,5Ih-Uh | приведенная ±1 % | 0,1 Ih < I < 2 Ih |
| 23 Полная электрическая мощность [S], В-А | от 0,01 Sh до 2,25Sh | относительная, % | 0,01Ih < I < 1,5Ih 0,1 иин < U < 1,5 иин |
| ±0,2 ±2,0 | от 0,1 Sh до 2,25Sh от 0,01Sh до 0,1 Sh | ||
| 24 Полная трехфазная, фазная мощность основной гармонической составляющей [S(1) , S(1^, S(1)H, S^], В-А | от 0,01 Sh до 2,25Sh | относительная, % | 0,01Ih < I < 1,5Ih 0,1 иин < U < 1,5 иин |
| ±0,2 ±2,0 | от 0,1 Sh до 2,25Sh от 0,01Sh до 0,1 Sh | ||
| 25 Коэффициент мощности [Кр] | от минус 1,0 до 1,0 | абсолютная ±0,01 | от 0,05РН до 2,25РН 0,01 Ih < I < 1,5Ih |
| 26 Активная электрическая энергия прямого и обратного направления, кВтч | класс точности 0,2S по ГОСТ 31819.22-2012 | ||
| 27 Активная энергия основной гармонической составляющей [W^)], кВт-час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической энергии | ||
| 28 Активная энергия основной гармонической составляющей прямой последовательности [Wn(1)1], кВт час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей прямой последовательности | ||
| 1 | 2 | 3 4 |
| 29 Реактивная электрическая энергия прямого и обратного направления, кварч | класс точности 1 по ГОСТ 31819.23-2012 Значение реактивной электрической энергии рассчитывается на основе значения реактивной электрической мощности, определяемой геометрическим методом. | |
| 30 Реактивная энергия основной гармонической составляющей [W^)], квар час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей | |
| 31 Реактивная энергия основной гармонической составляющей прямой последовательности [W^^], квар час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей прямой последовательности | |
| Примечания: 1) IH - номинальный ток 1 А или 5 А 2) Кяр = Q/S - коэффициент реактивной мощности. 3) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп тока. | ||
Метрологические характеристики модификаци «ИП Марсен-ПКЭ-vvvv» (с каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) указаны в таблице 4 - в дополнение к таблице 2.
Номинальные значения токов для модификации «ИП Марсен-ПКЭ-vvvv» - Ihu, их долей и кратных величин рассчитываются в соответствии с формулой:
Ihu = Kiu'UiH (1),
где:
UiH - номинальные значения входных сигналов напряжений, кодирующих информацию о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ;
KiU - коэффициент с размерностью 1/Ом, учитывающий коэффициент преобразования внешнего датчика тока или электронного трансформатора тока.
При оценке метрологических характеристик модификации «ИП Марсен-ПКЭ-vvvv» коэффициент KiU принимается заданным точно. Если коэффициент KiU задан равным 1, то измеренные в каналах тока значения могут интерпретироваться как значения напряжений с соответствующими метрологическими характеристиками.
каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) - в дополнение к таблице 2._
| Наименование характеристики | Диапазоны измерений | Пределы и вид допускаемой основной погрешности измерений | Примечание |
| 1 | 2 | 3 | 4 |
| 1 Сила переменного тока [KiU'Ui], А | от 0,01-KiU-UiH1) д° 2'KiU'UiH | относительная, % ±[0,1+0,01-(Цн /Ui -1)] | |
| 2 Сила тока основной (первой) гармоники тока [Ku-Uq], А | от 0,01-KiU-UiH до 2'KiU'UiH | относительная, % ±[0,1+0,01-( UiH / Ui1-1)] | |
| 3 Суммарный коэффициент гармонических составляющих тока 3) [К1], % | от 0 до 200 | 0,01- KiU-UiH < KiU'Ui < 2-KiU-UiH; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | Ki < 1,0 | ||
| относительная, % ±5,0 | Ki > 1,0 | ||
| 4 Коэффициент гармонической составляющей тока порядка h,3) [Квд], % | от 0 до 100 | h от 2 до 50; 0,01- KiU-UiH < KiU'Ui < 2- KiU-UiH; Класс I по ГОСТ 30804.4.7 | |
| абсолютная, % ±0,05 | Ki(h) < 1,0 | ||
| относительная, % ±5,0 | Ki(h) > 1,0 | ||
| 5 Гармонической составляющей силы тока порядка h [I(h)], А | h от 2 до 50; Класс I по ГОСТ 30804.4.7 | ||
| относительная, % ±5,0 | 0,03-KiU-UiH < KiU'Ui | ||
| абсолютная, % ±0,0015KiuUiH | KiU'Ui < 0,03-KiU'UiH | ||
| 6 Интергармоническая составляющей силы тока порядка m (I Cm), А | От 0 до 0,15 KiU'UiH | Для m от 0,5 до 50,5 с дискретностью 1,0 Класс I по ГОСТ 30804.4.7 | |
| Абсолютная, А, ±0,0015-KiU-UiH | KiU'Ui < 0,03 KiU'UiH | ||
| Относительная, %, ±5 | KiU'Ui > 0,03 KiU'UiH |
| 1 | 2 | 3 | 4 |
| 7 Сила токов прямой последовательности, нулевой последовательности и обратной последовательности основной частоты, A | от 0 до | абсолютная, А ±0,01-к1и-и1н | 0,01-К1и-и1н < Ки-и < 2-К1и'и1н |
| 8 Коэффициент несимметрии тока по обратной последовательности [K2i], %; | от 0 до 50 % | абсолютная 0,2 1 | 0,2-К1и-и1н < Ки-Ц < 2-К1и-и1Н 0,01-Кш-Цн < Ки-Ц < 0,2-К1и-и1Н |
| 9 Коэффициент несимметрии тока по нулевой последовательности [K0I], %. | от 0 до 50 % | абсолютная 0,2 1 | 0,2-К1и-и1Н < К1и-и1 < 2-К1и'и1Н 0,01-К1и-и1Н < К1и-и1 < 0,2-К1и-и1Н |
| 10 Сила тока нейтрального провода, A | от 0 до | абсолютная, А ±0,01 Ки-Ин | 0,01- Ки-ищ < К1и-и1 < 2-К1и-и1Н |
| 11 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус | от 0 до 360 | абсолютная, градус ±0,1 | 0,1-К1и-и1Н < К1и-и1 < 2-К1и'и1Н 0,1-иин < и < 2-иин |
| 12 Угол фазового сдвига между током и напряжением прямой последовательности [фип], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2-К1и-иш < К1и-и1 < 2-К1и'и1Н 0,2-и.н < и < 2-иин |
| 13 Угол фазового сдвига между током и напряжением нулевой последовательности [фию], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2-Ки-и1Н < К1и-и1 < 2 -Ки-Цн 0,2 Иин < U < 2 Иин |
| 14 Угол фазового сдвига между током и напряжением обратной последовательности [фи12], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2 -Ки-иш.<. К-и-и1 < 2 •К1и-и,н 0,2-иин < и < 2-иин |
| 15 Угол фазового сдвига h-ми гармоническими составляющими фазного тока и соответствующего напряжения [фищ], градус | от 0 до 360 | абсолютная, градус ±0,2 | 0,2-К1-и-Цн < К1и-и1 < 2-К1и-и1н 0,2-иин < и < 2-иин |
| 1 | 2 | 3 | 4 |
| 16 Активная электрическая мощность [Р], Вт, | от 0,01Ph до 2,25Ph | относительная, % | Ph = Qh = Sh = Uh KiU'UiH; 0,1•Uuн <U < 1,5-Uun |
| ±0,1 ±0,2 | Кр = 1 0,05-KiU-UiH < KiU-Ui < 1,5-KiU-UiH 0,01-KiU-UiH < KiU-Ui < 0,05-KiU-UiH | ||
| ±0,15 ±0,25 % | 0,5 < |Кр| < 1,0 0,1-KiU-UiH < KiU-Ui < 1,5-KiU-UiH 0.02-KiU-UiH < KiU-Ui < 0.1-KiU-UiH | ||
| ±[0,25+0,02(Ph/P -1)] | 0,2 < |Кр| < 0,5 0,1-KiU-UiH < KiU-Ui < 1,5-KiU-UiH | ||
| 17 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт | от 0,01-KiU-UiH- Uh до 1,5-KiU-UiH- Uh | абсолютная, Вт ±0,01Ph | 0,1-KiU-UiH < KiU-Ui < 2-KiU-UiH |
| 18 Активная фазная мощность основной гармонической составляющей [Р(1)а, Р(1)В, Р(1)с], Вт | от 0,01-KiU-UiH- Uh до 1,5-KiU-UiH- Uh | относительная, % | Ph = Qh = Sh = Uh-Ih; 0,1 Иин < U < 1,5 Иин |
| ±0,1 ±0,2 | Кр = 1 0,05-KiU-UiH < KiU-Ui < 1,5-KiU-UiH 0,01-KiU-UiH < KiU-Ui < 0,05-KiU-UiH | ||
| ±0,15 ±0,25 % | 0,5 < |Кр| < 1,0 0,1-KiU-UiH < KiU-Ui < 1,5-KiU-UiH 0.02-KiU-UiH < KiU-Ui < 0.1-KiU-UiH | ||
| ±[0,25+0,02(Ph/P -1)] | 0,2 < |Кр| < 0,5 0,1-KiU-UiH < KiU-Ui < 1,5-KiU-UiH |
| 1 | 2 | 3 | 4 |
| 19 Активная фазная мощность гармоник [Р(Н)а, Р(Ъ)в, Р(И)с], Вт; | от 0,01-K1u'U1h‘U н до 1,5-Kiu-Uih-Uh | относительная ±5,0 % ±5.0 % ±10.0 % | 0,1-Kiu-Uih< Kiu-Ui < 1,5-Kiu-Uih 2% < КI(h) Кр = 1 Кр 0.5L...1... 0.5C 2 < h < 10 11 < h < 50 |
| 20 Реактивная электрическая мощность, рассчитываемая | от 0,01Qh до 2,25Qh | относительная, % | 0,1-иин <u < 1,5-иин |
| геометрическим методом [Q], вар, определяемая по формуле: Q = V S2 - P2 | ±0,2 ±0,3 | Ккр2) = 1 0,05-Kiu-Uih < KiU'Ui < 1,5-Kiu-Uih 0,02-Kiu-Uih < Kiu-Ui < 0,05-KiuUih | |
| ±0,2 ±0,3 | 0,5 < |Ккр| < 1,0; 0,1-Kiu-Uih < Kiu-Ui < 1,5-Kiu-Uih 0,05-Kiu-Uih < Kiu-Ui < 0,1-KiuUiH | ||
| ±0,3 | 0,25 < |Ккр| < 0,5; 0,1-Kiu-Uih < Kiu-Ui < 1,5-Kiu-Uih | ||
| 21 Реактивная электрическая мощность основной | от 0,01Qh до 2,25Qh | относительная, % | 0,1 иин < и < 1.5 иин |
| гармонической составляющей [Q1], вар | ±0,1 ±0,2 | Ккр = 1 0,05-Kiu-Uih < Kiu-Ui < 1,5-Kiu-Uih 0,01- KiuUiH < Kiu-Ui < 0,05-Kiu-Uih | |
| ±0,15 | 0,5 < |Ккр| < 1,0; 0,1-Kiu-Uih < Kiu-Ui < 1,5-Kiu-Uih | ||
| ±0,25 | 0,02-Kiu-Uih < Kiu-Ui < 0,1-Kiu-Uih | ||
| ±[0,25+0,02-(Q^Q - 1)] | 0,2 < |Ккр| < 0,5; 0,1-Kiu-Uih < Kiu-Ui < 1,5-Kiu-Uih | ||
| 22 Реактивная трехфазная мощность основной гармонической составляющей прямой последовательности [Q(1)1], вар | от 0,01Qh до 2,25Qh | приведенная ±1 % | 0,1-Kiu-Uih < Kiu‘Ui < 2-Kiu-Uih |
| 1 | 2 | 3 | 4 |
| 23 Полная электрическая мощность [S], В-А | от 0,01 Sh до 2,25 Sh | относительная, % | 0,01-KiuUiH < Kiu-Ui < 1,5-Kiu-UiH 0,1 иин < u < 1,5 иин |
| ±0,2 ±2,0 | от 0,1Sh до 2,25Sh от 0,01Sh до 0,1 Sh | ||
| 24 Полная трехфазная, фазная мощность основной гармонической составляющей [S(1) , S(1)^ S(1)в, S(1)с], ВА | от 0,01 Sh до 2,25 Sh | относительная, % | 0,01-KiuUiH < Kiu-Ui < 1,5-Kiu-UiH 0,1 иин < u < 1,5 иин |
| ±0,2 ±2,0 | от 0,1Sh до 2,25Sh от 0,01Sh до 0,1 Sh | ||
| 25 Коэффициент мощности [Кр] | от минус 1,0 до 1,0 | абсолютная ±0,01 | от 0,05РН до 2,25Рн 0,01-KiuUiH < Kiu-Ui < 1,5-Kiu-UiH |
| 26 Активная электрическая энергия прямого и обратного направления, кВтч | класс точности 0,2S по ГОСТ 31819.22-2012 | ||
| 27 Активная энергия основной гармонической составляющей [Wa(1)], кВт час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей | ||
| 28 Активная энергия основной гармонической составляющей прямой последовательности [W^^], кВт-час; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей прямой последовательности | ||
| 29 Реактивная электрическая энергия прямого и обратного направления, кварч | класс точности 1 по ГОСТ 31819.23-2012. Значение реактивной электрической энергии рассчитывается на основе значения реактивной электрической мощности, определяемой геометрическим методом. | ||
| 30 Реактивная энергия основной гармонической составляющей [W^)], кварчас; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей. | ||
| 31 Реактивная энергия основной гармонической составляющей прямой последовательности [WP(1)1], кварчас; | Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей прямой последовательности. | ||
Примечания:
1) U^ - номинальные значения входных сигналов напряжений, кодирующих информацию
о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ; KiU -коэффициент преобразования (1/Ом)
2) Кяр = Q/S - коэффициент реактивной мощности.
3) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп тока.
Пределы допускаемых дополнительных погрешностей измерений при изменении температуры окружающего воздуха в рабочих условиях применения на каждые 10 °С равны 20 % от значений пределов соответствующих основных погрешностей измерения величин, указанных в таблицах 2, 3 и 4.
Общие технические характеристики модификаций ИП приведены в таблице 5. Таблица 5.
| Характеристика | Значение |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 144 х 144 х 78 |
| Мощность, потребляемая по цепи питания, В-А, не более | 15 |
| Степень защиты корпуса по ГОСТ 14254 | IP20 |
| Масса, кг, не более | 1,0 |
| Среднее время наработки на отказ То, ч | 120000 |
| Средний срок службы, лет | 25 |
| Нормальные условия применения, оС | 23 ± 5 |
| Рабочие условия применения, оС | от минус 10 до плюс 55 |
| Относительная влажность воздуха, не более, % | 90 при 25 оС |
| Диапазон атмосферного давления, мм рт. ст. (кПа) | 537 - 800 (70 - 106,7) |
Знак утверждения типа наносится на щиток ИП офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист формуляра типографским способом.
В таблице 6 приведен состав комплекта поставки ИП. Таблица 6
| Наименование | Обозначение | Кол- во |
| Преобразователи измерительные «ИП Марсен-ПКЭ» | МС2. 725.500 | 1 шт. |
| Скоба с винтом | 2 шт. | |
| Клеммник 2EDGKM-5.08-12P | 1 шт. | |
| Клеммник 2EDGK-7,62-05P | 1 шт. | |
| Клеммник 15EDGK-5.08-03P | 1 шт. | |
| Формуляр | МС2.725. 500 ФО | 1 экз. |
| Руководство по эксплуатации2-* | МС2.725. 500 РЭ | 1 экз. |
| Методика поверки | МП 2203-0295-2015 | 1 экз. |
| Упаковка | 1 шт. | |
| Дополнительные принадлежности: 1 | ||
| Кабель Ethernet для связи с ПК | 1 шт. | |
| «ANTENNA 2.4GHZ» для WiFi | 1 шт. | |
| Примечания: 1) Дополнительные принадлежности поставляются в соответствии с договором поставки. 2) Ремонтная (поверочная) документация поставляется по требованию организаций, производящих ремонт (поверку). | ||
осуществляется по документу МП 2203-0295-2015 «Преобразователей измерительных «ИП Марсен-ПКЭ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в марте 2016 г.
Основные средства поверки:
- установка поверочная универсальная «УППУ-МЭ 3.1КМ» (ФИФОЕИ № 57346-14) или аналогичная.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде мастичной пломбы в гнезде крепежного винта крепления задней крышки ИП.
Методы измерений изложены в Руководстве по эксплуатации МС2.725.500 РЭ.
Нормативные и технически документы, устанавливающие требования к преобразователям измерительным «ИП Марсен-ПКЭ»
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения".
ГОСТ 33073-2014 "Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения".
ГОСТ 30804.4.30-2013 (IEC 61000-4-30.2008) "Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии".
ГОСТ 30804.4.7-2013 (IEC 61000-4-7.2009) "Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств".
ГОСТ Р 8.655-2009 "ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования".
ТУ 4226-056-49976497-2015 "Преобразователи измерительные «ИП Марсен-ПКЭ». Технические условия".
