| Номер в госреестре | 64431-16 |
| Наименование СИ | Мутномеры |
| Обозначение типа СИ | HI |
| Изготовитель | "HANNA Instruments", Румыния |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мутномеры HI (далее - мутномеры) предназначены для измерений мутности методом нефелометрии при оценке качества сточных и питьевых вод, а также для измерения массовой концентрации свободного и общего хлора.
Принцип действия мутномеров основан на свойствах частиц рассеиваться и поглощаться поверхностью взвешенных частиц в жидкости.
Конструктивно мутномер представляет собой прибор, состоящий из источника света (лампы накаливания с вольфрамовой нитью или ИК-светодиода), кюветного отсека, детектора рассеянного света (нефелометрический детектор) и детектора проходящего света. Микропроцессор производит расчет значения мутности по уровням сигналов от двух детекторов. Алгоритм расчета учитывает и компенсирует окраску жидкости, благодаря чему результаты измерений не зависят от окраски жидкости.
Мутномеры выпускаются 6 моделями (HI98703, HI98713, HI93414, HI88703, HI88713, HI83414), которые отличаются диапазонами измерений, типом питания. Модели HI93414 и HI83414 также измеряют массовую концентрацию свободного и общего хлора.

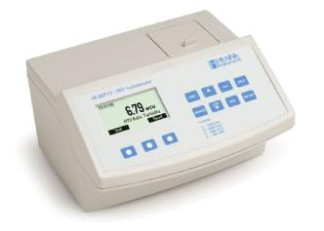

Фотография внешнего вида мутномера представлена на рисунках 1 и 2. Места нанесения знака поверки отмечены стрелками. Пломбирование мутномеров не предусмотрено.
место нанесения знака поверки
Мутномеры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Обновление ПО в процессе эксплуатации не предусмотрено. ПО мутномера заложено в контроллере и защищено от доступа и изменения.
Таблица 1 Идентификационные данные ПО
| Идентификационные данные | Значение для модели | |||||
| HI98703 | HI98713 | HI93414 | HI88703 | HI88713 | HI83414 | |
| Идентификационное наименование ПО | HI98703 | HI98713 | HI93414 | HI88703 | HI88713 | HI83414 |
| Номер версии ПО, не ниже | 1.00 | |||||
| Цифровой идентификатор ПО | - | |||||
Конструкция мутномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значения характе | ристик для моделей | ||||
| HI98703 | HI98713 | HI93414 | HI88703 | HI88713 | HI83414 | |
| Диапазон измерений мутности, ЕМФ | от 0,1 до 1000 | от 0,1 до 1000 | от 0,1 до 1000 | от 0,1 до 4000 | от 0,1 до 4000 | от 0,1 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ, в диапазоне от 0,1 до 2 ЕМФ включ. | ±0,1 | |||||
| Пределы допускаемой относительной погрешности измерений мутности, %, в диапазонах: - св. 2 до 1000 ЕМФ включ., - св.1000 до 4000 ЕМФ включ. | ±6,0 | ±6,0 | ±6,0 | ±6,0 ±6,0 | ±6,0 ±6,0 | ±6,0 ±6,0 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений мутности, % | 3,0 | |||||
| Диапазон измерений массовой концентрации свободного и общего хлора, мг/дм3 | - | - | от 0,01 до 5,00 | - | - | от 0,01 до 5,00 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации свободного и общего хлора, мг/ дм3, в диапазонах - от 0,01 до 0,30 мг/ дм включ. - св. 0,3 до 1,00 мг/ дм включ. - св. 1,0 до 5,00 мг/ дм включ | - | - | ±45 ±25 ±5 | - | - | ±45 ±25 ±5 |
| Электропитание | Батареи «AA», 4 шт., 12 VDC | 12 VDC от адапте | ра | |||
| Г абаритные размеры (длинахширинахвысота), мм, не более | 224x87x77 | 224x87x77 | 224x87x77 | 230x200x145 | 230x200x145 | 230x200x145 |
| Масса, кг, не более | 0,52 | 0,52 | 0,52 | 2,5 | 2,5 | 2,5 |
| Условия эксплуатации: - рабочий диапазон температур, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +30 60±15 от 96 до 104 | от +10 до +30 60±15 от 96 до 104 | от +10 до +30 60±15 от 96 до 104 | от +10 до +30 60±15 от 96 до 104 | от +10 до +30 60±15 от 96 до 104 | от +10 до +30 60±15 от 96 до 104 |
наносится на боковую панель корпуса мутномера методом наклейки и на титульный лист инструкции по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. |
| Мутномер | 1 |
| Инструкция по эксплуатации | 1 |
| Методика поверки МП 31-241-2016 | 1 |
| Блок питания или комплект батарей | 1 |
осуществляется по документу МП 31-241-2016 «ГСИ. Мутномеры HI. Методика поверки», утвержденному ФГУП «УНИИМ» 14.04.2016 г.
Основные средства поверки:
- Г осударственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010;
- стандартный образец мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность аттестованного значения ±1,0 %).
Место нанесения знака поверки показано стрелками на рисунках 1, 2.
Методика измерений представлена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к мутномерам HI
Техническая документация изготовителя «Hanna Instruments», Румыния.
