Гигрометры лазерные ГЛ-02, 64435-16

Назначение

Гигрометры лазерные «ГЛ-02» предназначены для непрерывных измерений содержаний температуры точки росы в газовых средах, в том числе природном газе.

Описание

Принцип действия гигрометров основан на абсорбционной спектроскопии с настраиваемым диодным лазером. При определенных специфических частотах молекула воды поглощает энергию электромагнитного излучения лазера. При заданной частоте поглощения по мере увеличения содержания водяных паров в газовой среде поглощение энергии излучения также увеличивается.

В гигрометре «ГЛ-02» используется диодный лазер, который работает в узком диапазоне частот в ближней инфракрасной области спектра. Принцип действия лазерных гигрометров основан на законе Ламберта-Бэра, когда при прохождении светового потока при определенных длинах волн через поток газа, часть светового потока поглощается водой. У меньшение интенсивности светового потока пропорционально содержанию воды.

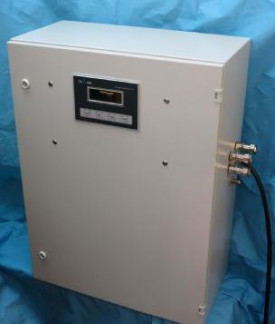

Конструктивно гигрометры «ГЛ-02» выполнены в виде стандартного обогреваемого шкафа, внутри которого находится система пробоотбора, оптическая кювета, электронный блок и силовой коммутационный блок. Дисплей расположен на дверце шкафа.

Анализируемый газ поступает в систему пробоотбора, где проходит через фильтр для очистки от загрязнений. Затем газ попадает в оптическую кювету цилиндрической формы. Лазерное излучение, создаваемое полупроводниковым диодом, расположенным в герметичном отсеке, направляется в кювету, заполненную газом. Молекулы воды, содержащиеся в газе, поглощают излучение с определенной длиной волны. По отношению интенсивностей излучения светового потока, входящего в кювету, и прошедшего через анализируемый газ происходит определение объемной доли влаги. Диапазон лазерного излучения выбран таким образом, чтобы избежать наложения на спектр поглощения воды линий поглощения других веществ, что обеспечивает высокую селективность прибора. Лазерный луч многократно проходит через кювету, отражаясь от зеркал, для увеличения чувствительности прибора.

Гигрометры измеряет объемную долю влаги в частях на миллион (млн-1, ppmV) и пересчитывает полученные значения в другие единицы измерений: абсолютное содержание

3    °

влаги (г/м ) и температуру точки росы ( С) для выбранных давлений.

В случае загрязнения оптических элементов, способного повлиять на метрологические характеристики прибора, срабатывает соответствующий индикатор. В этом случае требуется очистка оптических элементов на заводе-изготовителе.

Система пробоотбора оснащена регулятором давления, манометром и ротаметром для обеспечения рабочего давления и расхода через оптическую кювету.

Гигрометры имеют электрический нагреватель-термостат для обогрева электронных и механических узлов прибора для работы при низких температурах окружающей среды.

Гигрометры имеют два (4 - 20) мА аналоговых выхода и цифровой порт RS-485 с протоколом Modbus. Программное обеспечение предоставляет возможность удаленного чтения данных и управления настройками прибора.

Гигрометры имеют маркировку взрывозащиты 1Ex e ib d IIB T3 X; II Gb c T3, и могут применяться во взрывоопасных зонах класса 1 и ниже согласно ГОСТ 30852.13-2002.

Для ограничения несанкционированного доступа внутрь прибора возможно нанесение пломбы на любой крепежный винт гигрометра.

Знак поверки наносится на верхний левый угол правой боковой крышки гигрометров.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 высокий: конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение средства измерений и измерительную информацию.

Технические характеристики

Таблица 2

Таблица 3 Условия эксплуатации

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Гигрометр лазерный «ГЛ-02».

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 64435-16 «Гигрометры лазерные «ГЛ-02». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 28 января 2016 г. и входящим в комплект поставки.

Основные средства поверки: гигрометр точки росы «Michell Instruments» модификации S4000 TRS (рабочий эталон 1 разряда), диапазон измерений температуры точки росы от

о    о

минус 100 С до плюс 20 С, регистрационный номер в Федеральном информационном фонде 50304-12, генератор влажного газа типа MG101, диапазон воспроизведения температуры

о    о

точки росы от минус 75 С до (t окрср. - 10) С, регистрационный номер в Федеральном информационном фонде 51452-12.

Сведения о методах измерений

приведены в документе «Гигрометры лазерные ГЛ-02. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к гигрометру «ГЛ-02»

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

Технические условия ГЛ2025ТУ.
