| Номер в госреестре | 64438-16 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ИДК-09 |
| Изготовитель | ООО НПП "Томская электронная компания", г.Томск |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы ИДК-09 Назначение средства измерений
Газоанализаторы ИДК-09 предназначены для измерений довзрывоопасных концентраций метана, пропана, гексана и объемной доли диоксида углерода в воздухе рабочей зоны.
Газоанализаторы ИДК-09 (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия - оптический абсорбционный.
Способ отбора пробы - диффузионный.
Газоанализаторы выполнены в алюминиевом корпусе и состоят из одного блока.
На лицевой панели газоанализатора расположены: двухразрядный светодиодный дисплей, светодиоды «Питание/Отказ», «Порог1/Порог2». На боковой панели газоанализатора находятся управляющие клавиши «Вверх / Выход» и «Вниз / Ввод». На нижней панели находятся датчик газоанализатора и кабельный ввод для подвода электрического питания и снятия выходных сигналов.
Внутри корпуса газоанализатора расположены клеммы для подключения датчика, питания, HART-коммуникатора и клемма аналогового выходного сигнала.
Газоанализаторы могут комплектоваться вторичными блоками:
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00;
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01;
- блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00.
Блок сигнализатора БС-09, предназначенный для работы с газоанализатором в качестве источника искробезопасного питания и блока обработки информации. БС-09 осуществляет прием-передачу информации от газоанализаторов по цифровому каналу, формирует дискретные управляющие сигналы, цифровой сигнал (интерфейс RS485) и аналоговый сигнал (4-20) мА. БС-09 выпускается в двух модификациях: с питанием от сети переменного тока напряжением 220 В (ОФТ.18.1904.00.00.00) и питанием от сети постоянного тока напряжением 24 В (ОФТ.18.1904.00.00.00-01).
Блок искрозащиты БИЗ-09, предназначенный для формирования питания и обеспечения искробезопасности цепей ИДК-09.
Газоанализаторы выпускаются в климатических исполнениях У1 и УХЛ1. Исполнение УХЛ 1 обеспечивается размещением газоанализатора в термо-шкафу со встроенным взрывозащищенным электрообогревателем с терморегулятором.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного светодиодного индикатора;
- светодиодная индикация (Норма / Отказ / Порог 1 / Порог 2);
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
- цифровой RS485, протокол Modbus™ RTU (для модификаций с вторичными блоками: блок сигнализатора БС-09 ОФТ.18.1904.00.00.00, блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-
01);
- цифровой выход HART.
Газоанализаторы выполнены во взрывозащищенном исполнении вид взрывозащиты "искробезопасная цепь", маркировка взрывозащиты:
- газоанализатор 1ExiaIICT4 X
- блок сигнализатора БС-09 [Ex ia] IIC
Лист № 2 Всего листов 7
- блок искрозащиты БИЗ-09 [Ex ia] IIC
- термо-шкаф 1ExmbIICT4GbX Степень защиты от внешних воздействий по ГОСТ 14254-96:
- газоанализатор (кроме газопроницаемой стенки) IP65

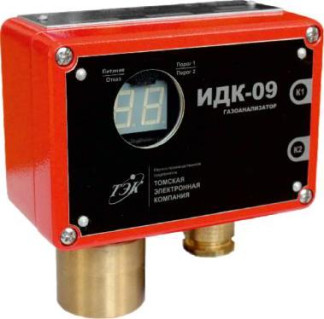

- газопроницаемая стенка IP20 Внешний вид газоанализаторов приведен на рисунках 1 и 2, внешний вид вторичных блоков
на рисунках 3 и 4 схема пломбирования представлена на рисунке 5.
Г азоанализаторы и блок сигнализатора БС-09 имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрыво-опасных концентраций метана, пропана, гексана и объемной доли диоксида углерода в воздухе рабочей зоны.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала HART;
- формирование цифрового выходного сигнала RS485 (в зависимости от модификации);
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности газоанализатора.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала и цифровых сигналов;
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
4) непрерывную самодиагностику аппаратной части газоанализатора.
ПО БС-09 обеспечивает следующие основные функции:
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала RS485;
- формирование дискретных управляющих сигналов.
ПО БС-09 реализует следующие расчетные алгоритмы:
1) вычисление значений выходного аналогового сигнала и цифровых сигналов;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации.
Встроенное ПО идентифицируется при включении газоанализатора и блока сигнализатора путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | d9 | bS-09 |
| Номер версии (идентификационный номер) ПО | 15 | 15 |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной абсолютной погрешности |
| Метан (СН4), пропан (С3Н8), гексан (С6Н14) | от 0 до 1001) % НКПР | ±(3+0,02-Си)2) % НКПР |
| Диоксид углерода (СО2) | от 0,0 до 2,5 % объемной доли | ±(0,1+0,01 •Си) 2) % объемной доли |
| Примечания: 1) Диапазон измерений указан по токовому выходному сигналу. Дисплей газоанализатора имеет диапазон измерений от 0 до 99 % НКПР; 2) Си - содержание определяемого компонента на входе газоанализатора, % НКПР или % об. д.. | ||
2) Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности
0,5
0,5
0,5
0,7
0,2
0,4
20
60
от 7,5 до 12,6
от 185 до 254
от 21,6 до 26,4
1,0
12
12
2
3) Предел допускаемого изменения показаний при непрерывной работе в течение 8 ч, в долях от предела допускаемой основной погрешности
4) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 oC в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности
- для метана, пропана, гексана
- для диоксида углерода
5) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды на каждые 10 %
в условиях, соответствующих условиям эксплуатации, в долях от предела допускаемой основной погрешности
6) Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий
на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности
7) Предел допускаемого времени установления выходного сигнала газоанализатора, с:
- Т0,5д
- Т0,9д
8) Электропитание осуществляется:
- газоанализатор ИДК-09 - постоянным током напряжением, В
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00, переменным током частотой (50 ± 1) Гц, в диапазоне напряжений, В
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01, блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00, постоянным током напряжением, В
9) Потребляемая электрическая мощность, Вт, не более
- газоанализатор ИДК-09
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01
- блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00
10) Габаритные размеры и масса газоанализатора указаны в таблице 3. Таблица 3
| Обозначение составной части газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Ширина | Высота | Длина | ||
| Г азоанализатор ИДК-09 | 61 | 132 | 121 | 0,9 |
| Обозначение составной части газоанализатора | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Ширина | Высота | Длина | ||
| Блок сигнализатора БС-09 ОФТ.18.1904.00.00.0 | 70 | 75 | 109 | 0,3 |
| Блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01 | 70 | 75 | 109 | 0,3 |
| Блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00 | 24,5 | 107,5 | 113,6 | 0,13 |
| Термо-шкаф | 231 | 238 | 368 | 15 |
11) Средняя наработка на отказ, ч
12) Средний срок службы, лет
13) Условия эксплуатации
Рабочие условия эксплуатации газоанализаторов приведены в таблице 4 Таблица 4
| Обозначение климатического исполнения | Диапазон температуры окружающей и анализируемой О/'ч сред, C | Диапазон относительной влажности окружающей среды при температуре 35 oC, % | Диапазон атмосферного давления, кПа |
| У1 | от минус 40 до плюс 50 | От 0 до 95 | От 84 до 107 |
| УХЛ 1 | от минус 60 до плюс 50 |
30000
10
Знак утверждения типа наносится на маркировочную табличку на боковой стороне корпуса газоанализатора фотохимическим способом и на титульные листы Руководства по эксплуатации и Формуляра типографским методом.
Комплект поставки приведен в таблице 5.
Таблица 5
| Наименование | Обозначение |
| 1 Г азоанализатор ИДК-09 | ОФТ.18.1965.00.00.00 |
| 2 Комплект эксплуатационной документации (ЭД) на ИДК-09 в составе: | |
| - Руководство по эксплуатации | ОФТ.18.1965.00.00.00 РЭ |
| - Формуляр | ОФТ.18.1965.00.00.00 ФО |
| 3 Методика поверки | МП-242-1943-2015 |
| 4 Вторичный блок1): | |
| - Блок сигнализатора БС-09-01 | ОФТ.18.1904.00.00.00 |
| - Блок сигнализатора БС-09-02 | ОФТ.18.1904.00.00.00-01 |
| - Блок искрозащиты БИЗ-09 | ОФТ.18.2050.00.00 |
| 5 Комплект ЭД на БС-09-ХХ в составе2): | |
| - Паспорт | ОФТ.18.1904.00.00.00 ПС |
| - Руководство по эксплуатации | ОФТ.18.1904.00.00.00 РЭ |
| 6 Комплект ЭД на БИЗ-09 в составе2): | |
| - Паспорт | ОФТ.18.2050.00.00 ПС |
| 7 Программное обеспечение и эксплуатационная документация в pdf-формате на CD-диске | |
| 8 Комплект разрешительной документации в составе: | |
| - Копия свидетельства об утверждении типа средств измерений | |
| - Копия сертификата соответствия требованиям технического регламента ТР ТС 012/2011 |
| Наименование | Обозначение |
| - Копия декларации о соответствии техническому регламенту ТР ТС 020/2011 | |
| Примечания: 1) При наличии в комплекте поставки согласно модификации газоанализатора; 2) Поставка данного документа определяется наличием соответствующего блока при поставке. | |
осуществляется по документу МП-242-1943-2015 «Газоанализаторы ИДК-09. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «14» августа 2015 г. Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси метан - азот (ГСО 10256-2013), пропан - азот (ГСО 10262-2013), гексан - азот (ГСО 10334-2013), диоксид углерода - воздух (ГСО 10241-2013), в баллонах под давлением.
Знак поверки наносится на свидетельство о поверке.
Методика измерений приведена в документе «Газоанализаторы ИДК-09. Руководство по эксплуатации», ОФТ.18.1965.00.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам ИДК-09
1 ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 ТУ 4215-1965-20885897-2014 "Газоанализаторы ИДК-09. Технические условия".
