Назначение
Приборы электроизмерительные цифровые Omix (далее приборы) предназначены для измерений и регистрации параметров электрической сети: сила переменного и постоянного тока, переменное и постоянное напряжения, частота, активная, реактивная и полная электрическая мощность, cosф.
Описание
Принцип действия приборов основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов при помощи аналогоцифрового преобразователя.
Приборы электроизмерительные цифровые Omix представляют собой приборы с микропроцессорным программным управлением, c блоками аналого-цифрового преобразования (АЦП) и, как опция, блоками энергонезависимой памяти, часами реального времени, цифро-аналогового преобразования (ЦАП) и цифровым интерфейсом.
Приборы выполнены в пластиковых корпусах и могут устанавливаться в щитах и пультах управления под любым углом к горизонту (защита с лицевой панели IP54). Либо в корпусах для настенного монтажа (корпус с защитой IP64), либо в корпусах на DIN-рейку (корпус с защитой IP20), либо в переносных корпусах.
Внутри корпуса прибора установлены печатные платы, на которых смонтированы элементы электрической схемы. На задней стороне корпуса расположены терминальные блоки, а в случае исполнения в настенном корпусе (защита IP64) на нижней стороне корпуса располагаются гермовводы.
На лицевой панели приборов расположены: мембранная клавиатура, графические и/или светодиодные цифровые индикаторы.
Приборы имеют цифровую индикацию измеряемой величины.
Приборы применяются в различных системах измерения и контроля за параметрами электрических сетей для сбора, отображения полученной информации, обработки, сигнализации о расхождениях относительно заданных значений.
Приборы могут выполнять функцию преобразователей с аналоговыми выходами и функцию регистраторов.
Кроме того, приборы могут работать в комплекте с трансформаторами тока и напряжения, если выходные сигналы этих трансформаторов соответствуют диапазонам измерений приборов.
Посредством кнопок управления с передней панели производится управление и конфигурирование прибора.
Условное обозначение приборов при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из наименования прибора, условного
обозначения модификации и обозначения:
Omix
|
|
|
-
|
|
-
|
|
|
-
|
|
-
|
|
-
|
N
|
|
-
|
N
|
|
-
|
|
|
|
1
|
|
2
|
|
3
|
4
|
|
5
|
|
6
|
|
|
7
|
|
|
8
|
|
9
|
1 - корпус
P44 - щитовой IP20
P77 - щитовой IP20
Р99 - щитовой IP20
P1212 - щитовой IP20
P1414 - щитовой IP20
P94 - щитовой IP20
P74 - щитовой IP20
P95 - щитовой IP20
PQ74 - щитовой IP20
PQ42 - щитовой IP20
D1 - на DIN-рейку IP20
D2 - на DIN-рейку IP20
D3 - на DIN-рейку IP20
D4 - на DIN-рейку IP20
D5 - на DIN-рейку IP20
Т33 - щитовой IP20
PS54- щитовой IP20
R30 - щитовой IP20
W100 - герметичный настенный, IP64
2 - функция
A - Амперметр;
DA - Амперметр постоянного тока;
V - Вольтметр
DV - Вольтметр постоянного тока
AV - Вольтамперметр
DVA - Вольтамперметр постоянного тока
VF - Измеритель напряжения и частоты
M - Мультиметр
PFC- Контроллер коэффициента мощности
MA - Мультиметр с функциями анализатора 3 - количество индикаторов
0 - 9 - LED индикатор
Y - ЖКИ индикатор
4 - число фаз
1 - однофазный
3 - трехфазный
5 - регистрация
пусто - нет функции регистрации
R - есть функция регистрации во встроенную память
6 - тип прибора
пусто - Измерительный прибор
TR - Измерительный преобразователь
AS - Индикатор аналогового сигнала
PS - Устройство защиты
7 - количество и тип логического выхода
пусто - нет
K - управляющий выход типа реле
SRS - управляющих выход типа оптосимистор
VT - управляющий выход типа оптотранзистор
SSR - выход управления твердотельным реле
K6 - управляющий выход типа реле мощностью свыше 60А
8 - количество и тип аналоговых выходов
пусто - нет
1020 - токовый выход 0 - 20 мА
I420 - Токовый выход 4-20 мА
IU - универсальный аналоговый выход
U10 - напряжение 0 - 10 В
9 - тип цифрового интерфейса пусто - нет
RS232 - интерфейс RS-232
RS485 - интерфейс RS-485
USB - интерфейс USB
Eth - интерфейс Ethernet
WF - беспроводной интерфейс
10 - серия приборов
N1 - 1я серия приборов
N2 - 2я серия приборов
N3 - 3я серия приборов
N4 - 4я серия приборов
N5 - 5я серия приборов
N6 - 6я серия приборов
N7 - 7я серия приборов
N8 - 8я серия приборов
N9 - 9я серия приборов
Общий вид приборов электроизмерительных цифровых Omix представлен на рис. 1- 6.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер наносится в виде наклейки на корпус прибора.

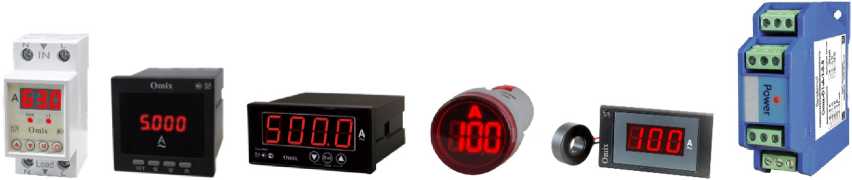

Рисунок 1 - Амперметры переменного тока

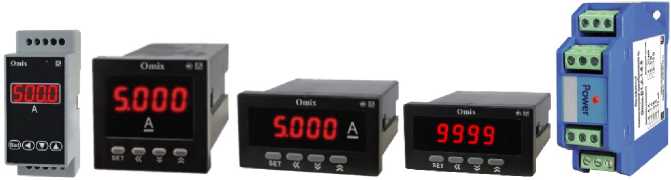

Рисунок 2 - Амперметры постоянного тока

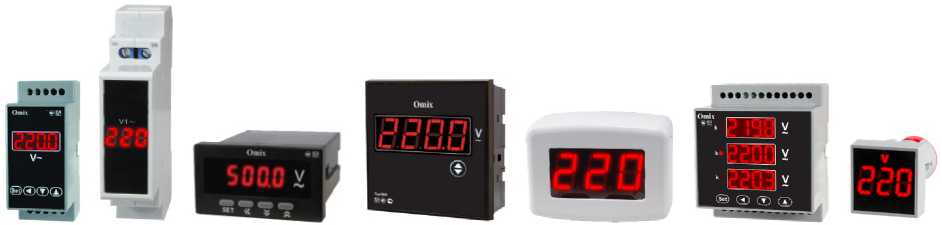

Рисунок 3 - Вольтметры переменного напряжения

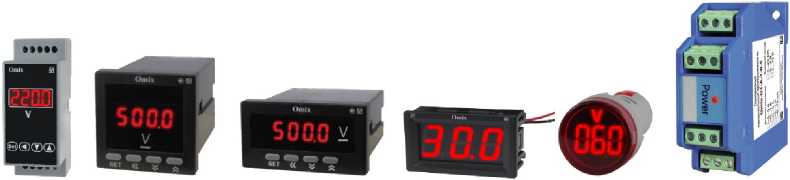

Рисунок 4 - Вольтметры постоянного напряжения

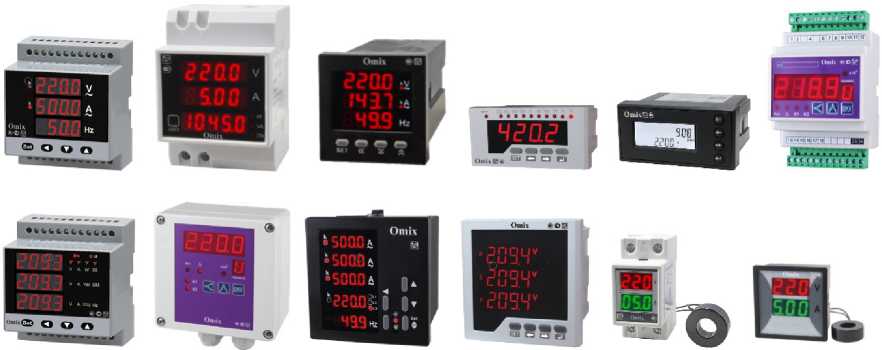

Рисунок 5 - Мультиметры

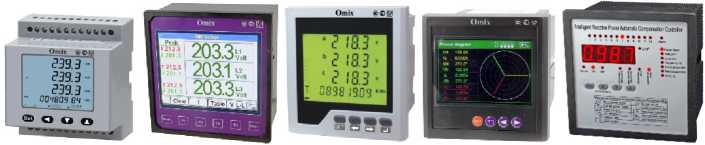

Рисунок 6 - Анализаторы
Программное обеспечение
Программное обеспечение приборов электроизмерительных цифровых Omix является встроенным и выполняет функции управления режимами работы приборов, сбора данных об измеренных параметрах их математическую обработку, хранение и передачи измерительной информации.
Конструкция и особенности эксплуатации приборов обеспечивают полное ограничение доступа к метрологически значимой части ПО.
Программа заносится в однократно программируемый микроконтроллер в процессе производства и не может быть изменена без разрушения корпуса прибора.
Управление приборами осуществляется через интерфейсы связи с помощью внешней программы поддерживающей MODBUS RTU. Внешние программы не оказывают влияния на метрологические характеристики прибора.
Уровень защиты программного обеспечения «средний» в соответствии с Р50.2.077-2014.
Идентификационные данные внешнего и внутреннего программного обеспечения (ВПО) приборов электроизмерительных цифровых Omix в зависимости от модификации представлены в таблицах 1а и 1б.
Таблица 1а - Идентификационные данные внешнего программного обеспечения
Наименование
ПО
|
Идентиф икационно е наименование ПО
|
Номер версии*
|
Идентиф икационные данные
|
Алгоритм вычисления
|
1
|
2
|
3
|
4
|
5
|
Программа калибровки приборов Omix
|
OMIX_Calibration
|
1.0
|
fa7941a1f4ffc4c807ee 6882fe574d42
|
CRC32
|
OPC сервер
|
ARC_ORC
|
1.0
|
f49880fc46a79aab489
371753135576
|
CRC32
|
Конфигуратор приборов по R485
|
Configurator
|
1.0
|
6515cc7cb24e8f8653f 673a66799efad
|
CRC32
|
* - не ниже указанного номера версии
Таблица 1б - Идентификационные данные внутреннего прог
|
раммного обеспечения
|
Наим енова ние ПО
|
Идентификационное наименование ПО
|
Номер версии
|
1
|
2
|
3
|
Внутреннее программное обеспечение
|
D1-A0-1-TR-N1, D1-A0-1-TR-N2, D1-V0-1-TR-N1, D1-V0-1-TR-N2, D1-V1-1, D1-V3-3, D2-A1-1-K6, D2-AV2-1, D2-AV2-1-K6, D2-AV2-1-N2, D2-V1-1-K6, D2-VF2-1, D3-AV2-1, D3-M3-1, D3-M3-1-N3, D4-AV6-3-K6, D4-M6-3, D5-AV6-3-PS-K6, P1212-PFC1-3-12K , P1212-V1-1, P44-AV2-1, P44-V1-1, P74-AV2-1, P74-M3-1, P77-AV2-1, P77-V1-1, P94-A1-1-N3, P94-M1-1-RS485, P94-MY-1-RS485, P94-V1-1, P94-V1-1-N3, P95-MY-1, P99-A1-1-N3, P99-A3-3-N2, P99-AV2-1, P99-M3-3-RS485, P99-M5-3-N3, P99-M6-3, P99-MAY-3-3I420-RS485, P99-MAY-3-3K-RS485, P99-MAY-3 -R-3I420-RS485, P99-MAY-3 -R-3K-RS485, P99-MAY-3-RS485, P99-MY-3-RS485, P99-V1-1, P99-V1-1-N3, P99-V3-3-N2, PQ42-DV1 , PQ42-DV2, PQ42-V1-1, PQ74-AV2-1-N2, PQ74-AV2-1-N3, PQ74-V1-1-N2, PQ74-V2-1, PQ74-VF2-1, PS54-V1-1-N2, R30-A1-1, R30-AV2-1, R30-DV1, R30-DV1-N2,, R30-V1-1, R30-VF2-1, T33-A1-1, T33-M3-1, T33-V1-1, T33-VF2-1
|
1.0
|
D4-MX-1(R)-0.5-RS485, P94-MX-1(R)-0.5-RS485,
W100-MX-1(R)-0.5-RS485
|
1.16
|
PQ74-A1-1, PQ74-A1-1-N2, P99-M5-3-N4
|
2.0
|
D3-A1-1-N2, D3-A1-1-K-N2, D3-A1-1-I420-N2, D3-A1-1-RS485-N2, D3-A1-1-N9, D3-A1-1-K-N9, D3-A1-1-I420-N9, D3-A1-1-RS485-N9, P44-A1-1-N2, P44-A1-1-K-N2, P44-A1-1-RS485-N2, P44-A1-1-I420-N2, P77-A1-1-N2, P77-A1-1-K-N2, P77-A1-1-RS485-N2, P77-A1-1-I420-N2, P77-A1-1-K-RS485-N2, P77-A1-1-I420-RS485-N2, P94-A1-1-N2, P94-A1-1-K-N2, P94-A1-1-RS485-N2, P94-A1-1-I420-N2, P94-A1-1-K-RS485-N2, P94-A1-1-I420-RS485-N2, P99-A1-1-N2, P99-A1-1-K-N2, P99-A1-1-RS485-N2, P99-A1-1-I420-N2, P99-A1-1-K-RS485-N2, P99-A1-1-I420-RS485-N2, P1212-A1-1-N2, P1212-A1-1-K-N2, P1212-A1-1-RS485-N2, P1212-A1-1-I420-N2, P1212-A1-1-K-RS485-N2, P1212-A1-1-I420-RS485-N2, D3-A3-3-N2, D3-A3-3-K-N2, D3-A3-3-I420-N2, D3-A3-3-RS485-N2, D3-A3-3-N9, D3-A3-3-K-N9, D3-A3-3-I420-N9, D3-A3-3-RS485-N9, D3-V1-1-N2, D3-V1-1-K-N2, D3-V1-1-I420-N2, D3-V1-1-RS485-N2, P44-V1-1-N2, P44-V1-1-K-N2,
|
4.0
|
Внутреннее программное обеспечение
|
P44-V1-1-RS485- N2, P44-V1-1-I420-N2, P77-V1-1-N2, P77-V1-1-K-N2, P77-V1-1-RS485-N2, P77-V1-1-I420-N2, P77-V1-1-K-RS485-N2, P77-V1-1-I420-RS485-N2, P94-V1-1-N2, P94-V1-1-K-N2, P94-V1-1-RS485-N2, P94-V1-1-I420-N2, P94-V1-1-K-RS485-N2, P94-V1-1-I420-RS485-N2, P99-V1-1-N2, P99-V1-1-K-N2, P99-V1-1-RS485-N2, P99-V1-1-I420-N2, P99-V1-1-K-RS485-N2, P99-V1-1-I420-RS485-N2, P1212-V1-1-N2, P1212-V1-1-K-N2, P1212-V1-1-RS485-N2, P1212-V1-1-I420-N2, P1212-V1-1-K-RS485-N2, P1212-V1-1-I420-RS485-N2, D3-V3-3-N2, D3-V3-3-K-N2, D3-V3-3-I420-N2, D3-V3-3-RS485-N2, D3-M3-1-N2, D3-M3-1-K-N2, D3-M3-1-I420-N2, D3-M3-1-RS485-N2, P44-M3-1-N2, P44-M3-1-RS485-N2, P77-M3-1-N2, P77-M3-1-K-N2, P77-M3-1-RS485-N2, P77-M3-1-1420-N2, P77-M3-1-K-RS485-N2, P77-M3-1-1420-RS485-N2, P99-M3-1-N2, P99-M3-1-K-N2, P99-M3-1-RS485-N2, P99-M3-1-1420-N2, P99-M3-1-K-RS485-N2, P99-M3-1-1420-RS485-N2, P1212-M3-1-N2, P1212-M3-1-K-N2, P1212-M3-1-RS485-N2, P1212-M3-1-I420-N2, P1212-M3-1-K-RS485 -N2, P1212-M3-1-1420-RS485-N2
|
4.0
|
P1414-MAY-R-RS485-Eth
|
4.24
|
P99-A3-3-3K-N2
|
8.2
|
P99-M5-3-RS485-N2, P99-M5-3-4K-RS485-N2, P99-
M5-3-4I420-RS485-N2
|
8.5
|
P44-A1-1, P44-A1-1-K, P77-A1-1, P77-A1-1-K, P94-A1-1, P94-A1-1-K, P99-A1-1, P99-A1-1-K, P1212-A1-1, P1212-A1-1-K, P44-DA1, P77-DA1, P94-DA1, P99-DA1, P1212-DA1, P94-DA1-K, P94-DA1-AS-K, P94-DA1-AS, P44-V1-1-K, P77-V1-1-K, P94-V1-1-K, P99-V1-1-K, P1212-V1-1-K, P44-DV1, P77-DV1, P94-DV1, P94-DV1-K, P99-DV1, P1212-DV1, P94-DV1-AS, P94-DV1-AS-K
|
14.8
|
D2-V1-1
|
15.0
|
P77-A3-3
|
15.1
|
D2-A1-1, D2-DA1, D2-DV1
|
15.2
|
P94-A1-1-K-I420, P94-V1-1-K-I420
|
15.3
|
D4-A3-3, P44-A3-3, P99-A3-3, P99-A3-3-K, P99-A3-3-3K, D4-V3-3, P44-V3-3, P77-V3-3, P99-V3-3, P99-V3-3-K, P99-V3-3-3K, P94-V1-3-N3, D4-M3-1, P99-M3-1-3K
|
16.5
|
D4-M3-3
|
17.2
|
D4-M3-3-RS485, D4-MY-3, D4-MY-3-RS485, P99-M5-3, P99-M5-3-RS485, P99-M5-3-4K-RS485, P99-M5-3-4I420-RS485, P99-MY-3-4K-RS485
|
17.5
|
D4-MAY-3-RS485
|
17.6
|
Технические характеристики
Таблица 2 - Метрологические характеристики приборов электроизмерительных цифровых Omix (амперметры переменного тока)
Модификация
|
Диапазон измерений силы переменного тока, А
|
Пределы допускаемой приведенной погрешности измерений***
|
Приме чание: кол-во фаз (версия ПО)
|
прямое подключение, А*
|
подключение с трансформатором, А**
|
1
|
2
|
3
|
4
|
5
|
D2-A1-1
|
от 0,005 до 5
|
от 0,001 до 9999
|
±(0,5 % +1 е.м.р.)
|
1
|
D2-A1-1-K6
|
от 0,01 до 100
|
-
|
±(1 % +2 е.м.р.)
|
1
|
D3-A1-1-N2
D3-A1-1-K-N2
D3-A1-1-I420-N2
D3-A1-1-RS485-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % +1 е.м.р.)
|
1
|
D3-A1-1-N9
D3-A1-1-K-N9
D3-A1-1-I420-N9
D3-A1-1-RS485-N9
|
от 0,01 до 100
|
-
|
±(0,5 % +
1 е.м.р.)
|
|
P44-A1-1
P44-A1-1-K
|
от 0,02 до 5
|
от 0,04 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P77-A1-1
P77-A1-1-K
|
от 0,02 до 5
|
от 0,04 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-A1-1
P94-A1-1-K
|
от 0,02 до 5
|
от 0,04 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-A1-1
P99-A1-1-K
|
от 0,02 до 5
|
от 0,04 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-A1-1
P1212-A1-1-K
|
от 0,02 до 5
|
от 0,04 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P44-A1-1-N2
P44-A1-1-K-N2
P44-A1-1-RS485-N2
P44-A1-1-I420-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P77-A1-1-N2
P77-A1-1-K-N2
P77-A1-1-RS485-N2
P77-A1-1-I420-N2
P77-A1-1-K-RS485-N2
P77-A1-1-I420-RS485-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
1
|
2
|
3
|
4
|
5
|
P94-A1-1-N2
P94-A1-1-K-N2
P94-A1-1-RS485—N2
P94-A1-1-I420—N2
P94-A1-1-K-RS485—N2
P94-A1-1-I420-RS485—N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-A1—1—N2
P99-A1-1-K—N2
P99-A1-1-RS485—N2
P99-A1-1-I420-N2
P99-A1-1-K-RS485—N2
P99-A1—1-I420-RS485-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-A1-1-N2
P1212-A1-1-K-N2
P1212-A1-1-RS485-N2
P1212-A1-1-I420-N2
P1212-A1-1-K-RS485-N2
P1212-A1-1-I420-RS485-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-A1-1-K—I420
|
от 0,001 до 5
|
от 0,001 до 9999
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-A1—1—N3
|
от 0,05 до 5
|
от 0,05 до 10000
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-A1—1—N3
|
от 0,05 до 5
|
от 0,05 до 10000
|
±(0,5 % + 1 е.м.р.)
|
1
|
PQ74—A1—1
|
от 0,001 до 5
|
от 0,001 до 9995
|
±(0,5 % + 1 е.м.р.)
|
1
|
PQ74-A1—1—N2
|
от 0,01 до 100
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
D3-A3-3-N2
D3-A3-3-K-N2
D3-A3-3-I420-N2
D3-A3-3-RS485-N2
|
от 0,001 до 5
|
от 0,01 до 9999
|
±(0,5 % + 1 е.м.р.)
|
3
|
D3-A3-3-N9
D3-A3-3-K-N9
D3-A3-3-I420-N9
D3-A3-3-RS485-N9
|
от 0,01 до 100
|
-
|
±(0,5 % + 1 е.м.р.)
|
3
|
D4-A3-3
|
от 0,001 до 5
|
от 0,001 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
P44—A3—3
|
от 0,005 до 5
|
от 0,01 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
P77-A3-3
|
от 0,005 до 5
|
от 0,01 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
P99-A3-3
|
от 0,005 до 5
|
от 0,01 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
1
|
2
|
3
|
4
|
5
|
P99-A3-3-K
P99-A3-3-3K
|
от 0,005 до 5
|
от 0,01 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
P99-A3-3-N2
|
от 0,001 до 5
|
от 0,001 до 50000
|
±(0,5 % + 2 е.м.р.)
|
3
|
P99-A3-3-3K-N2
|
от 0,001 до 5
|
от 0,001 до 50000
|
±(0,5 % + 1 е.м.р.)
|
3
|
R30-A1-1
|
от 0,01 до 100
|
-
|
±(1,5 % + 1 е.м.р.)
|
1
|
T33-A1-1
|
от 0,01 до 100
|
-
|
±(1,5 % + 1 е.м.р.)
|
1
|
D1-A0-1-TR-N1
|
от 0 до 5
от 0 до 1
|
-
|
±0,5 %
|
1
|
* частота измеряемого переменного тока от 45 до 55 Гц.
* * погрешность измерений зависит от заявленной производителем точности трансформатора, частота измеряемого переменного тока от 45 до 55 Гц.
* ** погрешность приведена к предельному значению измерений.
|
Таблица 3 - Метрологические характеристики приборов электроизмерительных цифровых Omix (амперметры постоянного тока)_________________________________________________________
Модификация
|
Диапазон измерений силы постоянного тока, А (ток через внешний шунт */75 мВ), А
|
Пределы допускаемой приведенной погрешности измерений**
|
1
|
2
|
3
|
D2-DA1
|
от 0,01 до 9999
|
±(0,5 % +1 е.м.р.)
|
P44-DA1
|
от 0,02 до 9999
|
±(0,5 % +1 е.м.р.)
|
P77-DA1
|
от 0,02 до 9999
|
±(0,5 % +1 е.м.р.)
|
P94-DA1
P94-DA1-K
|
от 0,02 до 9999
|
±(0,5 % +1 е.м.р.)
|
P99-DA1
|
от 0,02 до 9999
|
±(0,5 % +1 е.м.р.)
|
P1212-DA1
|
от 0,02 до 9999
|
±(0,5 % +1 е.м.р.)
|
P94-DA1-AS
P94-DA1-AS-K
|
от 0 до 20 мА; от 4 до 20 мА
|
±(0,5 % + 1 е.м.р.)
|
D1-A0-1-TR-N2
|
от 0 до 5 А, от 0 до 1 А, от 0 до 75 мА
|
±0,5 %
|
*погрешность измерений зависит от заявленной производителем точности шунта.
** погрешность приведена к предельному значению измерений.
|
Таблица 4- Метрологические характеристики приборов электроизмерительных цифровых
Omix (вольтметры переменного напряжения)_________________________________________
Модификация
|
Диапазон измерений силы переменного напряжения, В
|
Пределы допускаемой приведенной погрешности измерений***
|
Приме чание (кол-во фаз)
|
прямое подключение, В*
|
подключение с трансформатором, **
|
1
|
2
|
3
|
4
|
5
|
D2-V1-1
|
от 0,001 до 500
|
от 0,001 до 9999 В
|
±(0,5 % +1 е.м.р.)
|
1
|
D1-V1-1
|
от 80 до 500
|
-
|
±(1 % +1 е.м.р.)
|
1
|
D2-V1-1-K6
|
от 70 до 400
|
-
|
±(1 % +2 е.м.р.)
|
1
|
D3-V1-1-N2
|
от 0,1 до 450
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
D3-V1-1-K-N2
|
D3-V1-1-I420-N2
|
D3-V1-1-RS485-N2
|
P44-V1-1
P44-V1-1-K
|
от 2 до 500
|
от 2 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P77-V1-1
P77-V1-1-K
|
от 2 до 500
|
от 2 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-V1-1
P94-V1-1-K
|
от 2 до 500
|
от 2 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-V1-1
P99-V1-1-K
|
от 2 до 500
|
от 2 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-V1-1
P1212-V1-1-K
|
от 2 до 500
|
от 2 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P44-V1-1-N2
P44-V1-1-K-N2
P44-V1-1-RS485-N2
P44-V1-1-I420-N2
|
от 0,001 до 500
|
от 0,001 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P77-V1-1-N2
P77-V1-1-K-N2
P77-V1-1-RS485-N2
P77-V1-1-I420-N2
P77-V1-1-K-RS485-N2
P77-V1-1-I420-RS485-N2
|
от 0,1 до 500
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-V1-1-N2
P94-V1-1-K-N2
P94-V1-1-RS485-N2
P94-V1-1-I420-N2
P94-V1-1-K-RS485-N2
P94-V1-1-I420-RS485-N2
|
от 0,1 до 500
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-V1-1-N2
P99-V1-1-K-N2
|
от 0,1 до 500
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
1
|
2
|
3
|
4
|
5
|
P99-V1-1-RS485-N2
P99-V1-1-I420—N2
P99-V1-1-K-RS485—N2
P99-V1-1-I420-RS485—N2
|
от 0,1 до 500
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-V1-1-N2
P1212-V1-1-K-N2
P1212-V1-1-RS485-N2
P1212-V1-1-I420-N2
P1212-V1-1-K-RS485-N2
P1212-V1-1-I420-RS485-N2
|
от 0,1 до 500
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-V1-1-K—I420
|
от 0,001 до 500
|
от 0,001 до 10000 В
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-V1-1-N3
|
от 2 до 600
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-V1—1—N3
|
от 2 до 600
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
PQ42-V1-1
|
от 80 до 500
|
-
|
±(1 % + 1 е.м.р.)
|
1
|
PQ74-V1—1—N2
|
от 80 до 500
|
-
|
±(1,5 % + 2 е.м.р.)
|
1
|
PQ74-V2-1
|
от 80 до 330
|
-
|
±(1,5 % + 2 е.м.р.)
|
1
|
PS54-V1-1-N2
|
от 110 до 300
|
-
|
±(1,5 % + 1 е.м.р.)
|
1
|
D1-V3-3
|
от 80 до 500
|
|
±(1 % + 1 е.м.р.)
|
3
|
D3-V3-3-N2
D3-V3-3-K-N2
D3-V3-3-I420—N2
D3-V3-3-RS485-N2
|
от 0,1 до 450
|
от 0,1 до 9999 В
|
±(0,5 % + 1 е.м.р.)
|
3
|
D4-V3-3
|
от 0,005 до 500
|
от 0,005 до 1,6 мВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
P44—V3—3
|
от 0,5 до 500
|
от 0,5 В до 5 МВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
P77-V3-3
|
от 0,5 до 500
|
от 0,5 В до 5 МВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
P99-V3-3
|
от 0,5 до 500
|
от 0,5 В до 5 МВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
P99-V3-3-K
P99-V3-3-3K
|
от 0,5 до 500
|
от 0,5 В до 1,6 МВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
P99-V3-3-N2
|
от 0,001 до 500
|
от 0,001 В до 5 МВ
|
±(0,5 % + 2 е.м.р.)
|
3
|
P94-V1—3—N3
|
от 10 до 300 (фазное) от 10 до 500 (линейное)
|
от 10 до 1,6 МВ
|
±(0,5 % + 1 е.м.р.)
|
3
|
R30-V1-1
|
от 20 до 500
|
-
|
±(1,5 % + 1 е.м.р.)
|
1
|
T33-V1-1
|
от 20 до 500
|
-
|
±(1,5 % + 1 е.м.р.)
|
1
|
D1-V0-1-TR—N1
|
от 0 до 500
от 0 до 380
от 0 до 250
от 0 до 200
от 0 до 100
|
-
|
±0,5 %
|
1
|
* частота измеряемого переменного напряжения от 45 до 55 Гц.
**погрешность измерений зависит от заявленной производителем точности трансформатора, частота измеряемого переменного напряжения от 45 до 55 Гц.
*** погрешность приведена к предельному значению измерений.
|
Таблица 5 - Метрологические характеристики приборов электроизмерительных цифровых Omix (вольтметры постоянного напряжения)
Модификация
|
Диапазон измерений постоянного напряжения, В
|
Пределы допускаемой приведенной погрешности измерений*
|
Примеча ние (кол-во фаз)
|
1
|
2
|
3
|
4
|
D2-DV1
|
от 0,5 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
P44-DV1
|
от 2 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
P77-DV1
|
от 2 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
P94-DV1
P94-DV1-K
|
от 2 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-DV1
|
от 2 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-DV1
|
от 2 до 500
|
±(0,5 % + 1 е.м.р.)
|
1
|
PQ42-DV1
|
от 5 до 30
|
±(1 % + 1 е.м.р.)
|
1
|
R30-DV1
|
от 5 до 60
|
±(4 % + 1 е.м.р.)
|
1
|
R30-DV1-N2
|
от 5 до 60
|
±(1,5 % + 1 е.м.р.)
|
1
|
P94-DV1-AS
P94-DV1-AS-K
|
от 0 до 10
|
±(0,5 % + 1 е.м.р.)
|
1
|
PQ42-DAV2
|
от 5 до 30
|
±(1 % + 1 е.м.р.)
|
1
|
D1-V0-1-TR-N2
|
от 0 до 500
от 0 до 100
от 0 до 10
|
±0,5 %
|
1
|
* погрешность приведена к предельному значению измерений.
|
Таблица 6 - Метрологические характеристики приборов электроизмерительных цифровых Omix (мультиметры)
Модифи кация
|
Диапазон измерений
|
Пределы допускае мой приведен ной погрешности измере-*-* *1* *1* *1* ний***
|
При меча ние (кол -во фаз)
|
Ток, А*
|
Напряжение*
|
Частот а, Гц
|
Мощ ность*
|
Cosф,°
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
D4-M3-1
|
от 0,005 до 5
(прямое подключ ение)
от 0,001 до 50000 (с трансформато ром)
|
от 0,05 до 500 В (прямое подключе ние) от 0,001 до 1,6 мВ (с трансформато ром)
|
от 45 до 65
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
D3-M3-1
|
от 0,1 до 99,9
|
от 80 до 300 В
|
-
|
актив. от 0,0001 до 30 кВт реактив. от 0,0001 до 30 квар
|
от 0 до 1
|
±(1 % + 2 е.м.р.)
|
1
|
D3-M3-1-N2
D3-M3-1-K-N2
D3-M3-1-I420-N2
D3-M3-1-RS485-N2
|
от 0,001 до 5
(прямое подкл), от 0,001 до 9999 (с трансформато ром)
|
от 0,001 до 450 В (прямое подкл), от 0,001 до 1,1 МВ (с трансформатором)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
D3-M3-1-N3
|
от 0,1 до 99,9
|
от 80 до 300 В
|
-
|
от 0,0001 до 30 кВт
|
от 0 до 1
|
±(1 % + 2 е.м.р.)
|
1
|
P44-M3—1—N2
P44-M3-1-RS485—
N2
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 9999 (с транс)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 МВ (с транс.)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
P77-M3-1-N2
P77-M3-1-K-N2
P77-M3-1-RS485-
N2
P77-M3-1-1420-
N2
P77-M3-1-K-
RS485-N2 P77-M3-1-1420-
RS485-N2
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 9999 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 Mb (с трансформато ром)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-M3-1-N2 P99-M3-1-K-N2
P99-M3-1-RS485-
N2
P99-M3-1-1420-
N2
P99-M3-1-K-
RS485-N2 P99-M3-1-1420-
RS485-N2
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 9999 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 Mb (с трансформато ром)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
P1212-M3-1-N2 P1212-M3-1-K-N2 P1212-M3-1--RS485-N2 P1212-M3-1-
-I420-N2 P1212-M3-1-K--RS485-N2 P1212-M3-1-1420-
-RS485-N2
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 9999 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 1,1 мВ (с трансформато ром)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
|
1
|
P99-M3-1-3K
|
от 0,01 до 5 (прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,5 до 500 В (прямое подкл.) от 0,001 до 1,5 мВ (с трансформато ром)
|
от 40 до 70
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
1
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
P94-M1-RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 mb (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 2500 BA (Вт, вар)
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
1
|
P94-MY-1-RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 МВ (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 2500
BA (Вт, вар)
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
1
|
P74-M3-1
|
от 0,001 до 100
|
от 80 до 300
|
-
|
от 0,0001 до 30 кВт
|
от 0 до 1
|
±(1 % + 1 е.м.р.)
|
1
|
P95-MY-1
|
от 0,01 до 100
|
от 80 до 260
|
-
|
от 0,001 до 22 кВт
|
от 0 до 1
|
±(1 % + 1 е.м.р.)
|
1
|
D4-MX-1(R)-0,5-
RS485**
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)
|
от 15 до 120
|
от 0,001 до 2500
BA (Вт, вар)
|
от 0 до 1
|
±0,5 %
|
1
|
P94-MX-1(R)-0,5-
RS485**
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)
|
от 15 до 120
|
от 0,001 до 2500
BA (Вт, вар)
|
от 0 до 1
|
±0,5 %
|
1
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
W100-MX-1(R)-
0,5-RS485**
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 5 до 500 В (прямое подкл.) от 5 до 5000 кВ (с трансформато ром)
|
от 15 до 120
|
от 0,001 до 2500 БА (Вт, вар)
|
от 0 до 1
|
±0,5 %
|
1
|
D4-M3-3
D4-M3-3—RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 20000 (с трансформато ром)
|
от 0,001 до 380 В (прямое подкл.) от 0,001 до 1,1 MB (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 1900 Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,05 Гц (абсолют ная)
|
3
|
D4—MY—3
D4-MY-3-RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 20000 (с трансформато ром)
|
от 0,001 до 380 В (прямое подкл.) от 0,001 до 1,1 MB (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 1900 БА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,05 Гц (абсолют ная)
|
3
|
D4-M6-3
|
от 0,01 до 5 (прямое подкл.) от 0,01 до 9995 (с трансформато ром)
|
от 0,01 до 500
|
от 50 до 60
|
-
|
-
|
±0,5 %
±0,1 Гц (абсолют ная)
|
3
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
P99-M5-3 P99-M5-3-RS485 P99-M5-3-4K-RS485
P99-M5-3-41420-RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 400 В (прямое подкл.) от 0,001 до 1,2 MB (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 2000 ВА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-M5-3-N3
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)
|
от 45 до 65
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-M5-3-N4
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)
|
от 45 до 65
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-M5-3-RS485-
N2
P99-M5-3-4K-
RS485-N2
P99-M5-3-41420-
RS485-N2
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 380 В (прямое подкл.) от 0,001 до 836 кВ (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 1900
ВА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
P99-M3-3-RS485
|
от 0,005 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,075 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)
|
от 45 до 65
|
от 0,03 до 2500 ВА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-M6-3
|
от 0,01 до 5 (прямое подкл.) от 0,01 до 9995 (с трансформато ром)
|
от 0,001 до 500 В
|
от 50 до 60
|
-
|
-
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-MY-3-RS485
|
от 0,005 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,075 до 500 В (прямое подкл.) от 0,001 до 5 MB (с трансформато ром)
|
от 45 до 65
|
от 0,03 до 2500 ВА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
P99-MY-3-4K-
RS485
|
от 0,001 до 5
(прямое подкл.) от 0,001 до 50000 (с трансформато ром)
|
от 0,001 до 400 В (прямое подкл.) от 0,001 до 1,2 MB (с трансформато ром)
|
от 45 до 65
|
от 0,001 до 2000
ВА Вт, вар
|
от 0 до 1
|
±(0,5 % + 1 е.м.р.)
±0,1 Гц (абсолют ная)
|
3
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
D2-AV2-1
|
от 0,02 до 100
|
от 160 до 275
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
D2-AV2-1-N2
|
от 0,02 до 60
|
от 160 до 275
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
D2-AV2-1-K6
|
от 0,02 до 70
|
от 70 до 400
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
D3-AV2-1
|
от 0,1 до 99,9
|
от 80 до 300
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
P74-AV2-1
|
от 0,02 до 100
|
от 80 до 300
|
-
|
-
|
-
|
±(1,5 % + 2 е.м.р.)
|
1
|
PQ74-AV2-1-N2
|
от 0,02 до 100
|
от 80 до 300
|
-
|
-
|
-
|
±(1,5 % + 2 е.м.р.)
|
1
|
PQ74-AV2-1-N3
|
от 0,02 до 100
|
от 100 до 300
|
-
|
-
|
-
|
±(1 % + 1 е.м.р.)
|
1
|
P44—AV2—1
|
от 0,02 до 100
|
от 80 до 300
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
P77-AV2-1
|
от 0,02 до 100
|
от 80 до 300
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
P99-AV2-1
|
от 0,02 до 100
|
от 80 до 300
|
-
|
-
|
-
|
±(1 % + 2 е.м.р.)
|
1
|
D4-AV6—3—K6
|
от 1 до
80
|
от 140 до 500
|
-
|
-
|
-
|
±1 %
|
3
|
D5-AV6-3-PS-K6
|
от 0,01 до 80
|
от 50 до 400
|
-
|
-
|
-
|
±1 %
|
3
|
D2-VF2-1**
|
-
|
от 160 до 265
|
от 10 до 100
|
-
|
-
|
±1 % + 2 е.м.р.)
|
1
|
PQ74-VF2-1**
|
-
|
от 150 до 300
|
от 10 до 99,9
|
-
|
-
|
±1 % + 1 е.м.р.)
|
1
|
R30-VF2-1**
|
-
|
от 50 до 500
|
от 5 до 99
|
-
|
-
|
±1,5 % +
1 е.м.р.)
|
1
|
T33-VF2-1**
|
-
|
от 50 до 500
|
от 5 до 99
|
-
|
-
|
±1,5 % +
1 е.м.р.)
|
1
|
R30-AV2-1
|
от 0,01
до 100-
|
от 50 до 500
|
-
|
-
|
-
|
±1,5 % +
1 е.м.р.)
|
1
|
T33-M3-1**
|
от 0,01
до 100-
|
от 50 до 500
|
от 5 до 99
|
-
|
-
|
±1,5 % +
1 е.м.р.)
|
1
|
* максимальное отображаемое значение зависит от коэффициентов трансформации по току и напряжению. Погрешность при использовании трансформаторов тока и напряжения зависит от класса точности используемых трансформаторов.
* * данные модификации индицируют частоту в диапазоне от 15 до 120 Гц, погрешность измерений частоты не нормируется.
* ** погрешность приведена к предельному значению измерений.
|
Таблица 7 - Метрологические характеристики приборов электроизмерительных цифровых Omix (анализаторы)
Модификация
|
Диапазон измерений/пределы допускаемой приведенной погрешности измерений**
|
Приме чание (кол-во фаз)
|
Ток, А
|
Напряжение, В
|
Частота, Г ц
|
Мощность
|
Cosф, °
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
D4-MAY-3-RS485
|
от 0,001 до 5 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 0,001 до 380 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 45 до 65/ ±0,05Гц (абсолют.)
|
от 0,001 до 1900 В^А (Вт, вар)*
|
от 0 до 1/ ±0,01
|
3
|
P1414-MAY-R-
RS485-Eth
|
от 0,33 до 6 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 15 до 515 В (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 45 до 65/ ±(0,5%+1 е.м.р.)
|
от 0,001 до 3090 ВА (Вт, вар)*
|
от -1 до +1/ ±(0,5% + 1 е.м.р.)
|
3
|
P99-MAY-3-RS485
|
от 0,005 до 5 (прямое подкл.)/ ±0,5 %*
|
от 0,075 до 500 (прямое подкл.)/ ±0,5 %*
|
от 45 до 65/ ±0,1Гц (абсолют.)
|
от 0,001 до 2500 ВА (Вт, вар)*
|
от 0 до 1/ ±0,01
|
3
|
P99-MAY-3-3K-
RS485
P99-MAY-3-31420-
RS485
P99-MAY-3-R-3K-
RS485
P99-MAY-3-R-31420-RS485
|
от 0,001 до 5 (прямое подкл.)/ ±0,5 %*
|
от 0,001 до 380 (прямое подкл.)/ ±0,5 %*
|
от 45 до 65/ ±0,1Гц (абсолют.)
|
от 0,001 до 1900 ВА (Вт, вар)*
|
от 0 до 1/ ±0,01
|
3
|
P1212-PFC1-3-12K
|
от 0,001 до 5 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 0,001 до 400 (прямое подкл.)/ ±(0,5 % + 1 е.м.р.)*
|
от 50 до 60/ ±0,1Гц (абсолют.)
|
от 0,001 до 1900 ВА (Вт, вар)*
|
от 0 до 1/ ±0,01
|
3
|
* максимальное отображение значения зависит от коэффициентов трансформации по току и напряжению. Погрешность при использовании трансформаторов тока и напряжения зависит от класса точности используемых трансформаторов.
** погрешность приведена к предельному значению измерений.
Таблица 8 - Основные технические характеристики
Наименование характеристики
|
Значение
|
Параметры электрического питания:
- напряжение, В для модификаций:
D2-A1-1; D2-A1-1-K6; P44-A1-1; P44-A1-1-K; P77-A1-1; P77-A1-1-K
P94-A1-1; P94-A1-1-K; P99-A1-1; P99-A1-1-K; P1212-A1-1;
P1212-A1-1-K; D4-A3-3; P99-A3-3-N2; D2-DA1; P44-DA1;
P77-DA1; P94-DA1; P94-DA1-K; P99-DA1; P1212-DA1; P94-DA1-AS;
P94-DA1-AS-K; D2-V1-1; P44-V1-1; P44-V1-1-K; P77-V1-1;
P77-V1-1-K; P94-V1-1; P94-V1-1-K; P99-V1-1; P99-V1-1-K;
P1212-V1-1; P1212-V1-1-K; D4-V3-3; P99-V3-3-N2; P94-V1-3-N3;
D2-DV1; P44-DV1; P77-DV1; P94-DV1; P94-DV1-K; P99-DV1;
P1212-DV1; P94-DV1-AS; P94-DV1-AS-K; D4-M3-1;
P94-M1-1-RS485; P94-MY-1-RS485; P94-MX-1(R)-0.5-RS485;
P99-M5-3-N3; P99-M5-3-N4; P99-M3-3-RS485; P99-M6-3;
P99-MY-3-RS485; P99-MAY-3-RS485
|
~ 220
|
P94-A1-1-N3; P99-A1-1-N3; P44-A3-3; P77-A3-3; P99-A3-3; P44-V3-3;
P77-V3-3; P94-V1-1-N3; P99-V1-1-N3; P99-V3-3
|
~220± 10 %
|
P1212-PFC1-3-12K
|
~ 220; ~ 380
|
D3-A1-1-N2; D3-A1-1-K-N2; D3-A1-1-1420-N2; D3-A1-1-RS485-N2;
D3-A1-1-N9; D3-A1-1-K-N9; D3-A1-1-1420-N9; D3-A1-1-RS485-N9;
P44-A1-1-N2; P44-A1-1-K-N2; P44-A1-1-RS485-N2;
P44-A1-1-1420-N2; P77-A1-1-N2; P77-A1-1-K-N2;
P77-A1-1-RS485-N2; P77-A1-1-1420-N2;
P77-A1-1-K-RS485-N2; P77-A1-1-1420-RS485-N2; P94-A1-1-N2;
P94-A1-1-K-N2; P94-A1-1-RS485-N2; P94-A1-1-1420-N2;
P94-A1-1-K-RS485-N2; P94-A1-1-1420-RS485-N2; P99-A1-1-N2;
P99-A1-1-K-N2; P99-A1-1-RS485-N2; P99-A1-1-1420-N2;
P99-A1-1-K-RS485-N2; P99-A1-1-1420-RS485-N2; P1212-A1-1-N2;
P1212-A1-1-K-N2; P1212-A1-1-RS485-N2; P1212-A1-1-1420-N2;
P1212-A1-1-K-RS485-N2; P1212-A1-1-1420-RS485-N2;
P94-A1-1-K-1420; D3-A3-3-N2; D3-A3-3-K-N2; D3-A3-3-1420-N2;
D3-A3-3-RS485-N2; D3-A3-3-N9; D3-A3-3-K-N9; D3-A3-3-1420-N9;
D3-A3-3-RS485-N9; P99-A3-3-K; P99-A3-3-3K; P99-A3-3-3K-N2;
D3-V1-1-N2; D3-V1-1-K-N2; D3-V1-1-1420-N2; D3-V1-1-RS485-N2;
P44-V1-1-N2; P44-V1-1-K-N2; P44-V1-1-RS485-N2;
P44-V1-1-1420-N2; P77-V1-1-N2; P77-V1-1-K-N2;
P77-V1-1-RS485-N2; P77-V1-1-1420-N2;
P77-V1-1-K-RS485-N2; P77-V1-1-1420-RS485-N2; P94-V1-1-N2;
P94-V1-1-K-N2; P94-V1-1-RS485-N2; P94-V1-1-1420-N2;
P94-V1-1-K-RS485-N2; P94-V1-1-1420-RS485-N2;
|
~ от 85 до 264;
= от 85 до 264
|
P99-V1-1-N2; P99-V1-1-K-N2; P99-V1-1-RS485-N2; P99-V1-1-1420-N2;
P99-V1-1-K-RS485—N2; P99-V1-1-1420-RS485-N2; P1212-V1-1-N2;
P1212-V1-1-K-N2; P1212-V1-1-RS485-N2; P1212-V1-1-1420-N2;
P1212-V1-1-K-RS485-N2; P1212-V1-1-1420-RS485-N2; P94-V1-1-K-I420;
D3-V3—3—N2; D3-V3-3-K-N2; D3-V3-3-1420-N2; D3-V3-3-RS485-N2;
P99-V3-3-K; P99-V3-3-3K; P44-M3-1-N2; P44-M3-1-RS485-N2;
P77-M3-1-N2; P77-M3-1-K-N2; P77-M3-1-RS485-N2; P77-M3-1-1420-N2;
P77-M3-1-K-RS485-N2; P77-M3-1-1420-RS485-N2; P99-M3-1-N2;
P99-M3-1-K-N2; P99-M3-1-RS485-N2; P99-M3-1-1420-N2; P99-M3-1-K-RS485-N2; P99-M3-1-3K; P99-M3-1-1420-RS485-N2; P1212-M3-1-N2;
P1212-M3-1-K-N2; P1212-M3-1-RS485 -N2; P1212-M3-1-1420-N2;
P1212-M3-1-K-RS485-N2; P1212-M3-1-1420-RS485-N2; D4-M3-3;
D4-M3-3—RS485; D4-MY-3; D4-MY-3-RS485; D3-M3-1-N2;
D3-M3-1-K-N2; D3-M3-1-1420-N2; D3-M3-1-RS485-N2; P99-M5-3;
P99-M5-3-RS485; P99-M5-3-4K-RS485; P99-M5-3-41420-RS485;
P99-M5-3-RS485-N2; P99-M5-3-4K-RS485-N2;
P99-M5-3-41420-RS485-N2; P99-MY-3-4K-RS485; D4-MAY-3-RS485;
P99MAY-3-3K-RS485; P99MAY-3-31420-RS485;
P99MAY-3-R-3K-RS485; P99MAY-3-R-31420-RS485;
|
|
PQ74-A1-1; PQ74-A1-1-N2; D3-M3-1; D3-M3-1-N3; P74-M3-1;
P74-AV2-1; P74-AV2-1-N2; D3-AV2-1; PQ74-AV2-1-N2; P44-AV2-1;
P77-AV2-1; P99-AV2-1;
|
~ от 80 до 300
|
R30-A1-1;T33-A1-1
|
~ от 50 до 380
|
D1-A0-1-TR-N1; D1-A0-1-TR-N2;
D1-V0-1-TR-N1; D1-V0-1-TR-N2
|
~ от 85 до 265; = от
85 до 265
|
D1-V1-1; PQ42-V1-1; PQ74-V1-1-N2; D1-V3-3
|
~ от 80 до 500
|
D2-V1-1-K6
|
от ~ 70 до 400
|
PQ74-V2-1;
|
~ от 80 до 330
|
PS54-V1-1-N2
|
~ от 110 до 300
|
R30-V1-1; T33-V1-1
|
~ от 20 до 500
|
PQ42-DV1; PQ42-DAV2
|
= от 5 до 30
|
R30-DV1; R30-DV1-N2
|
= от 5 до 60
|
P95-MY-1
|
~ от 80 до 260
|
D4-MX-1-(R)-0.5—RS485; W100-MX-1-(R)-0.5-RS485
|
~ от 85 до 245
|
D4-M6-3
|
~ от 150 до 270
|
D2-AV2-1; D2-AV2-1-N2
|
~ от 160 до 275
|
D2-AV2-1-K6
|
~от 70 до 400
|
PQ74-AV2-1-N3
|
~ от 100 до 300
|
D4-AV6-3-K6
|
~ от 140 до 500
|
D5-AV6-3-PS-K6
|
~ от 50 до 400
|
D2-VF2-1
|
~ от 160 до 265
|
PQ-74-VF2-1
|
~ от 150 до 300
|
R30-VF2-1;T33-VF2-1; R30-AV2-1; T33-M3-1
|
~ от 50 до 500
|
P1414-MAY-R-RS485-Eth
|
~ от 90 до 250; = от
110 до 280
|
- частота переменного тока, Г ц
|
50±1
|
Потребляемая мощность, ВА, не более
|
15
|
Период опроса измерительных каналов, с, не более
|
2
|
Г абаритные размеры, мм, не более
- высота
- ширина
-длина
|
от 29 до 125 от 18 до 121 от 23 до 105,5
|
Масса, кг, не более
|
0,5
|
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %
- атмосферное давление, кПа (мм рт. ст.)
|
от +5 до +45
80 (35°С без конденсата и влаги) от 84 до 106.7 (630 -
800)
|
Средний срок службы, лет
Средняя наработка до отказа, ч, не менее
|
12 50000
|
Знак утверждения типа
на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность прибора
Наименование
|
Обозначение
|
Количество
|
Прибор
электроизмерительный цифровой
|
Omix
|
В зависимости от заказа
|
Руководство по эксплуатации
|
В зависимости от модификации
|
1 экз.
|
Паспорт
|
В зависимости от модификации
|
1 экз.
|
Комплект креплений
|
-
|
1 компл.
|
Упаковка
|
-
|
1 шт.
|
Сведения о методах измерений
Изложены в разделе «Методы измерений» руководств по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021 г. № 1436 (Приложение А);
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частотою-1 до 1-106 Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2*109 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г. № 1942;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне частот от V10-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
ТУ 4221-009-64267321-2015 «Приборы электроизмерительные цифровые «Omix»» Технические условия.
