| Номер в госреестре | 64440-16 |
| Наименование СИ | Измерители прочности материалов |
| Обозначение типа СИ | ИПМ-1 |
| Изготовитель | Государственное научное учреждение "Институт прикладной физики НАН Беларуси, Беларусь; Учреждение науки "Инженерно-конструкторский центр сопровождения эксплуатации космической техники", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители прочности материалов ИПМ-1 (далее - измерители) предназначены для измерений прочности бетонов, асфальтобетонов и других композитных материалов (отвержденных битумов, резин, полимеров и др.) и оценки физико-механических свойств материалов (твердости, динамического модуля упругости и вязкости).
Измерители ИПМ-1 имеют три модификации: ИПМ-1 А, ИПМ-1К, ИПМ-1Б.
Базовая модель ИПМ-1 А конструктивно состоит из 2-х отдельных блоков: ударного преобразователя с пружинным механизмом разгона индентора и электронного блока АЦП.
Модификация ИПМ-1К конструктивно состоит так же из 2-х отдельных блоков: ударного преобразователя с гравитационным механизмом разгона индентора и электронного блока АЦП.
Модификация ИПМ-1 Б конструктивно выполнена в виде цельного блока, включающего ударный преобразователь с пружинным механизмом разгона индентора, электронный узел АЦП, процессор, дисплей и автономное питание.
В базовой модели ИПМ-1 А и модификации ИПМ-1К для проведения математической обработки первичных сигналов, расчета прочности и физико-механических характеристик материалов используется персональный компьютер (ПК), который не входит в комплект поставки.
В базовая модель ИПМ-1 А и модификация ИПМ-1 Б могут работать с независимой ориентацией измерительной оси в пространстве, модификация ИПМ-1К - только при ударе вертикально вниз.
Принцип действия заключается в нанесении удара жестким индентором по поверхности испытываемого изделия и регистрации с момента касания скорости внедрения индентора в контролируемый металл в процессе испытательного удара. При движении индентора, прикрепленный к нему постоянный магнит, наводит в катушке индуктивности ЭДС, пропорциональную скорости движения индентора. Этот сигнал усиливается в предварительном усилителе и поступает в блок АЦП, где преобразуется в цифровой формат, запоминается и передается в персональный компьютер (базовая модель ИПМ-1 А и модификация ИПМ-1 К), где обрабатывается по специальным алгоритмам и производится расчет прочности, твердости, динамического модуля упругости, вязкости. В модификации ИПМ-1Б сигнал обрабатывается во встроенном микропроцессоре.

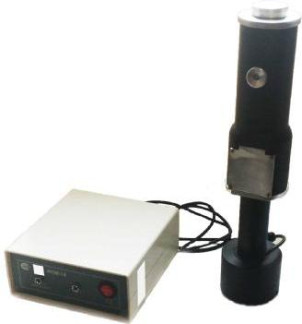

Внешний вид базовой модели ИПМ-1А и модификаций ИПМ-1К и ИПМ-1Б и место нанесения знаков поверки и утверждения типа представлены на рисунках 1, 2 и 3 соответственно.
Основные метрологические и технические характеристики измерителей приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения прочности, МПа | от 1 до 100 |
| Пределы допускаемого значения случайной составляющей относительной погрешности измерения прочности, %, не более | ±8 |
| Диапазон номинальных значений прочности рабочей эквивалентной меры прочности, МПа | от 25 до 35 |
| Время установления рабочего режима, с, не более | 5 |
| Время одного измерения, с, не более | 5 |
| Время непрерывной работы для ИПМ-1Б, ч, не менее | 5 |
| Количество запоминаемых результатов измерения для ИПМ-1Б, | 640 |
| не менее | |
| Номинальное напряжение питания, В | |
| - переменного тока ИПМ-1 А, ИПМ-1К | 230 |
| - переменного тока ИПМ-1 Б | 7,5 |
| Потребляемый ток, А, не более | 0,5 |
| Габаритные размеры (длинах высотах ширина), мм, не более | |
| ИПМ-1А | |
| - электронный блок | 210 x 160 x 80 |
| - ударный преобразователь | 0 70 x 340 |
| ИПМ-1Б | 0 70 x 340 |
| ИПМ-1К | |
| - электронный блок | 210 x 160 x 80 |
| - ударный преобразователь | 85 x 80 x 45 |
| Масса, кг, не более | |
| ИПМ-1А | |
| - электронный блок | 0,7 |
| - ударный преобразователь | 1,4 |
| ИПМ-1Б | 1,1 |
| ИПМ-1К | |
| - электронный блок | 0,7 |
| - ударный преобразователь | 0,2 |
| Степень защитной оболочки по ГОСТ 14254-96 | IP 20B |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 6000 |
| Среднее время восстановления, ч, не более | 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 5 до 40 75 при температуре 30 °С от 84,0 до 106,7 |
| Наименование характеристики | Значение характери |
| стики | |
| Класс защиты от поражения электрическим током по ГОСТ | |
| 12.2.091- 2002 | |
| ИПМ-1А и ИПМ-1К | II |
| ИПМ-1Б | III |
наносится на переднюю панель корпуса измерителя в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки измерителя приведен в таблице 2. Таблица 2
| Название базовой модели или модификации | Наименование | Количество |
| Базовая модель ИПМ-1 А | Электронный блок | 1 шт. |
| Модификация ИПМ-1 К | Ударный преобразователь | 1 шт. |
| Сетевой адаптер | 1 шт. | |
| Шлейф для подключения прибора к ПК | 1 шт. | |
| Рабочий образец Руководство по эксплуатации, | 1 шт. | |
| объединенное с паспортом | 1 экз. | |
Программное обеспечение | 1 CD | |
| Методика поверки | 1 экз. | |
| Футляр | 1 шт. | |
| Модификация ИПМ-1 Б | Измеритель | 1 шт. |
| Сетевой адаптер | 1 шт. | |
| Рабочий образец Руководство по эксплуатации, | 1 шт. | |
| объединенное с паспортом | 1 экз. | |
| Методика поверки | 1 экз. | |
| Футляр | 1 шт. |
осуществляется по документу МРБ МП. 2018-2010 «Измерители прочности материала ИПМ-
1. Методика поверки», утвержденному РУП БелГИМ 31.08.2015 г.
Основные средства поверки (образцы, изготовленные из стабильных материалов):
- полиуретан (эквивалентная прочность в диапазоне от 0,5 до 2 МПа);
- оргстекло (эквивалентная прочность в диапазоне от 25 до 35 МПа);
- алюминиевый сплав (эквивалентная прочность в диапазоне от 95 до 115 МПа);
Знак поверки наносится на измеритель (место нанесения указано на рисунках 1, 2, 3) и свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
ТУ РБ 100289280.021-2010 Измерители прочности материалов ИПМ-1. Технические условия.
Нормативные и технические документы, устанавливающие требования к измерителям прочности материалов ИПМ-1
ТУ РБ 100289280.021-2010 Измерители прочности материалов ИПМ-1. Технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТР ТС 004/2011 О безопасности низковольтного оборудования.
ТР ТС 020/2011 Электромагнитная совместимость технических средств.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
