| Номер в госреестре | 64441-16 |
| Наименование СИ | Аппаратура |
| Обозначение типа СИ | М116М |
| Изготовитель | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура М116М предназначена для воспроизведения единицы магнитного момента, в качестве эталона 1-го разряда для поверки и калибровки рабочих средств измерения магнитного момента на переменном токе.
Принцип действия аппаратуры М116М заключается в том, что переменный ток силой I с заданной частотой, протекающий в обмотке катушки меры с поперечным сечением S и числом витков W, создает в окружающем пространстве индукцию переменного магнитного поля, пропорциональную произведению М=S•WT, которое называется магнитным моментом меры и может регулироваться путем изменения силы тока. Произведение ^W=S-W называется постоянной меры магнитного момента переменного магнитного поля.
Аппаратура М116М состоит из меры магнитного момента (соленоида), пульта управления и приборов для создания и измерения электрического переменного тока в обмотке меры. Измерение силы тока в обмотке меры осуществляется по падению напряжения на эталонном сопротивлении, которое включено последовательно с обмоткой. Измерение производится вольтметром. Регулировка тока в обмотке меры производится с помощью органов управления генератора, а также выбором номинала эталонного сопротивления.

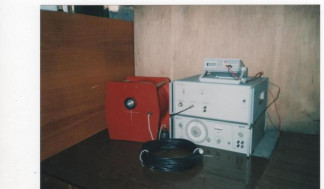

Внешнего вид аппаратуры М116М приведен на рис.Ошибка! Закладка не
определена..
М116М предусмотрено место для пломбирования. Нанесение знаков поверки или размещение наклеек производится на переднюю панель пульта управления аппаратуры М116М.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование параметра | Единица | Значение | |
| измерений | фактическое | номинальное | |
| 1. Диапазон воспроизведения аппаратурой значений переменного магнитного момента: на частоте 50 Гц | А-м2 | 0,395-12,88 | 0,4-12 |
| на частоте 400 Гц | А-м2 | 0,3915-8,48 | 0,4-8 |
| 2. Пределы допускаемой основной относительной погрешности при воспроизведении переменного магнитного | % | ±5,0 | ±5,0 |
| момента 3. Пределы допускаемой дополнительной относительной погрешности при изменении | ±0,5 | ±0,5 | |
| напряжения питания на ±10 % 6. Постоянная меры KSW переменного магнитного момента: | % | 127,5 | 127,5 |
| на частоте 50 Гц | м2 | 130,5 | 130,5 |
| на частоте 400 Гц | м2 | 5000 | 5000 |
| 7. Средняя наработка на отказ | ч | 220,0±2,2 | 220,0±2,2 |
| 8. Напряжение питания 9. Мощность, потребляемая аппаратурой при | В | 150 | 150 |
| номинальном напряжении, не более | Вт | 490 х 780 х 215 | 490 х 780 х 215 |
| 10. Габаритные размеры пульта управления 11. Габаритные размеры меры переменного | мм мм | 320 х 360 х 360 | 320 х 360 х 360 |
| магнитного момента | 493 х 488 х 173 | 493 х 488 х 173 | |
| 12. Габаритные размеры генератора Г3-109 | мм | 242 х 245 х 70 | 242 х 245 х 70 |
| 13. Габаритные размеры вольтметра В7-58/2 | мм | 8,7 | 8,7 |
| 14. Масса пульта управления 15. Масса меры переменного магнитного | кг | 32 | 32 |
| момента | кг | 25 | 25 |
| 16. Масса генератора Г3-109 | кг | 1,3 | 1,3 |
| 17. Масса вольтметра В7-58/2 | кг | ||
Условия эксплуатации:
Аппаратура М116М работоспособна и обеспечивает сохранность своих характеристик в следующих климатических условиях:
- температура окружающей среды, °С 20±5;
- атмосферное давление, кПа от 84,0 до 106,7;
наносится на переднюю панель пульта управления с помощью штампа и на титульные листы паспорта и руководства по эксплуатации - типографским способом.
Комплектность средств измерений
Комплектность поставки приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол. |
| 1 Пульт управления М116М-1 | Хд3.624.040-01 | 1 |
| 2 Мера переменного магнитного момента М116М-2 | Хд4.769.041-01 | 1 |
| 3 Генератор Г3-109 | Ех3.269.086 | 1 |
| 4 Вольтметр В 7-58/2 | УШЯИ.411182.009-06 | 1 |
| 5 Комплекты кабелей: кабель меры кабель генератора кабель вольтметра | 1 1 1 | |
| 6 Комплект эксплуатационных документов в составе: | ||
| Аппаратура М116М. Руководство по эксплуатации | Хд 1.420.059-01 РЭ | 1 |
| Аппаратура М116М. Паспорт | Хд 1.420.059-01 ПС | 1 |
| Аппаратура М116М. Методики поверки | МП-206-002-2016 | 1 |
| Генератор Г3-109. Техническое описание и инструкция по эксплуатации | Ех3.262.086 ТО | 1 |
| Генератор Г3-109 .Формуляр | Ех3.262.086 ФО | 1 |
| Вольтметр В7-58/2. Руководство по эксплуатации | УШЯИ.411182.009-01 РЭ | 1 |
| Р321 Катушка электрического сопротивления. Формуляр | 3.414.001.ФО | 2 |
осуществляется по документу МП-206-002-2016 "Аппаратура М116М. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" в феврале 2016 г.
Эталоны, применяемые при поверке: Государственный первичный эталон единиц магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГЭТ 122011.
Знак поверки наносится на переднюю панель пульта управления в виде голографической наклейки.
Нормативные и технические документы, устанавливающие требования к аппаратуре М116М
1 ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
2 Техническая документация ФГУП "ВНИИМ им. Д.И. Менделеева"
