Имитаторы М, 64451-16

Имитаторы М (далее по тексту - имитаторы) предназначены для воспроизведения электрической емкости с заданными метрологическими характеристиками.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	64451-16
Наименование СИ	Имитаторы
Обозначение типа СИ	М
Изготовитель	АО "Уфимское приборостроительное производственное объединение" (УППО), г.Уфа
Год регистрации	2016
Срок свидетельства	29.06.2021
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Имитаторы представляют собой переносные пассивные приборы, конструктивно выполненные в виде моноблока, содержащего набор электрических конденсаторов емкостей. На лицевой панели расположены тумблеры и разъемы для подключений.

Принцип действия имитаторов основан на возможности параллельного соединения электрических конденсаторов при помощи различных комбинаций тумблеров для воспроизведения задаваемых значений электрической емкости.

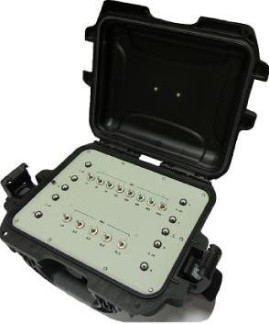

Внешний вид имитаторов, место пломбирования от несанкционированного доступа представлены на рисунках 1, 2.

Метрологические и технические характеристики имитаторов приведены в таблицах 1 - 3. Таблица 1 - Основные метрологические характеристики имитаторов в диапазоне воспроизведения емкости от 5 до 3400 пФ_

Обозначение воспроизводимой емкости	Значение воспроизводимой емкости, пФ	Пределы допускаемой абсолютной погрешности воспроизведения емкости, пФ
1	2	3
Со	5	±5
С1	17	±5
С2	29	±5
Сз	41	±5
С4	56	±5
С5	68	±5
Сб	80	±5
С7	92	±6
С8	105	±7
С9	117	±8
С10	129	±8
С11	141	±9
С12	156	±10
С13	168	±11
С14	180	±11
С15	192	±12
С1б	205	±13
С17	217	±14
С18	229	±14
С19	241	±15
С20	256	±16
С21	268	±17
С22	280	±17
С23	292	±18
С24	305	±19
С25	317	±20
С2б	329	±20
С27	341	±21
С28	356	±22
С29	368	±23
С30	380	±23
С31	392	±24
С32	407	±25
С33	419	±26
С34	431	±26
С35	443	±27
Сзб	458	±28
С37	470	±29
С38	482	±29
С39	494	±30
С40	507	±31

1	2	3
С41	519	±32
С42	531	±32
С43	543	±33
С44	558	±34
С45	570	±35
С46	582	±35
С47	594	±36
С48	607	±37
С49	619	±38
С50	631	±38
С51	643	±39
С52	658	±40
С53	670	±41
С54	682	±41
С55	694	±42
С56	707	±43
С57	719	±44
С58	731	±44
С59	743	±45
Сб0	758	±46
Сб1	770	±47
Сб2	782	±47
С63	794	±48
Сб4	811	±49
Сб5	823	±50
Сбб	835	±51
Сб7	847	±51
Сб8	862	±52
Сб9	874	±53
С70	886	±54
С71	898	±54
С72	911	±55
C73	923	±56
С74	935	±57
С75	947	±57
С76	962	±58
С77	974	±59
С78	986	±60
С79	998	±60
С80	1011	±61
С81	1023	±62
С82	1035	±63
С83	1047	±63
С84	1062	±64
С85	1074	±65
С86	1086	±66
С87	1098	±66
С88	1111	±67

1	2	3
С89	1123	±68
С90	1135	±69
С91	1147	±69
С92	1162	±70
C93	1174	±71
С94	1186	±72
С95	1198	±72
С96	1213	±73
С97	1225	±74
С98	1237	±75
С99	1249	±75
Cl00	1264	±76
С101	1276	±77
Cl02	1288	±78
С103	1300	±78
С104	1313	±79
С105	1325	±80
С106	1337	±81
С107	1349	±81
С108	1364	±82
С109	1376	±83
С110	1388	±84
С111	1400	±84
С112	1413	±85
С113	1425	±86
С114	1437	±87
С115	1449	±87
С116	1464	±88
С117	1476	±89
С118	1488	±90
С119	1500	±90
С120	1513	±91
С121	1525	±92
С122	1537	±93
С123	1549	±93
С124	1564	±94
С125	1576	±95
С126	1588	±96
С127	1600	±96
С128	1625	±98
С129	1637	±99
С130	1649	±99
С131	1661	±100
С132	1676	±101
С133	1688	±102
С134	1700	±102
С135	1712	±103
С136	1725	±104

1	2	3
С137	1737	±105
Cl38	1749	±105
Cl39	1761	±106
С140	1776	±107
С141	1788	±108
С142	1800	±108
С143	1812	±109
С144	1825	±110
С145	1837	±111
С146	1849	±111
С147	1861	±112
С148	1876	±113
С149	1888	±114
С150	1900	±114
С151	1912	±115
С152	1925	±116
С153	1937	±117
С154	1949	±117
С155	1961	±118
С156	1976	±119
С157	1988	±120
С158	2000	±120
С159	2012	±121
С160	2027	±122
С161	2039	±123
С162	2051	±124
С163	2063	±124
С164	2078	±125
С165	2090	±126
С166	2102	±127
С167	2114	±127
С168	2127	±128
С169	2139	±129
С170	2151	±130
С171	2163	±130
С172	2178	±131
С173	2190	±132
С174	2202	±133
С175	2214	±133
С176	2227	±134
С177	2239	±135
С178	2251	±136
С179	2263	±136
С180	2278	±137
С181	2290	±138
С182	2302	±139
С183	2314	±139
С184	2327	±140

1	2	3
С185	2339	±141
Cl86	2351	±142
Cl87	2363	±142
С188	2378	±143
Cl89	2390	±144
С190	2402	±145
С191	2414	±145
С192	2431	±146
С193	2443	±147
С194	2455	±148
С195	2467	±149
С196	2482	±149
С197	2494	±150
С198	2506	±151
С199	2518	±152
С200	2531	±152
С201	2543	±153
С202	2555	±154
С203	2567	±155
С204	2582	±155
С205	2594	±156
С206	2606	±157
С207	2618	±158
С208	2631	±158
С209	2643	±159
С 0	2655	±160
С211	2667	±161
С212	2682	±161
С213	2694	±162
С214	2706	±163
С215	2718	±164
С216	2731	±164
С217	2743	±165
С218	2755	±166
С219	2767	±167
С220	2782	±167
С221	2794	±168
С222	2806	±169
С223	2818	±170
С224	2833	±170
С225	2845	±171
С226	2857	±172
С227	2869	±173
С228	2884	±174
С229	2896	±174
С230	2908	±175
С231	2920	±176
С232	2933	±176

1	2	3
С233	2945	±177
С234	2957	±178
С235	2969	±179
С236	2984	±180
С237	2996	±180
С238	3008	±181
С239	3020	±182
С240	3033	±182
С241	3045	±183
С242	3057	±184
С243	3069	±185
С244	3084	±186
С245	3096	±186
С246	3108	±187
С247	3120	±188
С248	3133	±188
С249	3145	±189
С250	3157	±190
С251	3169	±191
С252	3184	±192
С253	3196	±192
С254	3208	±193
С255	3220	±194

Таблица 2 - Основные метрологические характеристики имитаторов в диапазоне

воспроизведения емкости от 1 до 32 нФ

Обозначение воспроизводимой емкости	Значение воспроизводимой емкости, нФ	Пределы абсолютной погрешности воспроизведения емкости, нФ
1	2	3
С256	1	±0,06
С257	2	±0,012
С258	3	±0,018
С259	4,02	±0,25
С260	5,02	±0,31
С261	6,02	±0,37
С262	7,02	±0,43
С263	8,06	±0,49
С264	9,06	±0,55
С265	10,06	±0,61
С266	11,06	±0,67
С267	12,08	±0,73
С268	13,08	±0,79
С269	14,08	±0,85
С270	15,08	±0,91
С271	16,2	±0,98
С272	17,2	±1,00
С273	18,2	±1,10

1	2	3
С274	19,2	±1,16
С275	20,22	±1,22
С276	21,22	±1,28
С277	22,22	±1,34
С278	23,22	±1,40
С279	24,26	±1,46
С280	25,26	±1,52
С281	26,26	±1,58
С282	27,26	±1,64
С283	28,28	±1,70
С284	29,28	±1,76
С285	30,28	±1,82
С286	31,28	±1,88

Тангенс угла диэлектрических потерь, tg 5i • 10"5 не более 150 (при измерении С0 и С1 - не более 300).

Таблица 3 - Основные технические характеристики имитаторов

Наименование характеристики	Значение характеристики
1	2
Г абаритные размеры имитатора (длина х ширина х высота), мм	315x255x150
Масса имитатора, кг, не более	3
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность, %	от +15 до +35 от 45 до 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность при температуре 25°С не более, %	от +5 до +40 80
Атмосферное давление, кПа	от 97 до 105
Средний срок службы, лет	10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта имитатора.

Комплектность

В комплект поставки входят:

- имитатор М;

- паспорт;

- транспортировочная тара - ящик 2-5-Э ОСТ 92-8700-75;

- методика поверки РТ-МП-3154-551-2016.

Поверка

осуществляется по документу РТ-МП-3154-551-2016 «ГСИ. Имитаторы М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 09.03.2016 г.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке. Перечень основных средств поверки:

- мост переменного тока ЦЕ5002 (Госреестр № 11413-88), диапазон измерений емкости от 10-15 до 210-2 Ф, основная погрешность при измерении емкости 0,02 %; диапазон

измерений тангенса угла потерь от 210-5 до 1, основная погрешности при измерении тангенса угла потерь 0,2 %.
