| Номер в госреестре | 64453-16 |
| Наименование СИ | Анализаторы сигналов |
| Обозначение типа СИ | N9038A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сигналов N9038A (далее - анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.
Конструктивно анализатор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. В составе имеются преселекторы и фильтры ПЧ для проведения измерений ЭМС.
Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LAN.

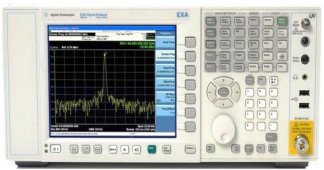

Внешний вид анализатора приведен на рисунке 1.
Места пломбирования от несанкционированного доступа
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет собой специализированное программное обеспечение (СПО) фирмы «Agilent Technologies», Малайзия, для визуального отображения и измерений параметров спектра сигналов.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | N9038A MXE EMI Receiver Instrument Software |
| Номер версии (идентификационный номер) ПО | не ниже А.14.16 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора ПО | MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные не требует защиты от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Для анализаторов сигналов N9038A определен состав опций и их функциональные возможности, которые приведены в таблице 2 и установлены метрологические и технические характеристики, приведённые в таблице 3.
| Опция | Функциональное назначение |
| В25 | Полоса анализа 25 МГц |
| В85 | Полоса анализа 85 МГц |
| ESC | Управление внешним источником |
| С35 | Соединитель типа N заменен на соединитель 3,5 мм (только для опции 526) для входа 1, вход 2 с соединителем N-типа |
| CNF | Входные ВЧ-соединителя N-типа (розетка) |
| SSD | Дополнительный съемный твердотельный накопитель |
| YAS | Вывод видеосигнала экранного изображения на соединитель Analog Out на задней панели |
| Pxx | Предусилитель в диапазоне частот |
| EXM | Внешний смеситель |
| RT1 | Анализатор реального времени с полосой пропускания 85 МГц, базовый детектор |
| TDS | Сканирование во временной области |
| N9063A | Измерительное приложение для анализа аналоговой модуляции |
| N9068A | Приложение для измерения фазового шума |
| N9069A | Приложение для измерения коэффициента шума |
Таблица 3
| Характеристика | Значение |
| Частотный диапазон - опция 503 - опция 508 - опция 526 - опция 544 Вход 2 | от 3 Гц до 3,6 ГГц от 3 Гц до 8,4 ГГц от 3 Гц до 26,5 ГГц от 3 Гц до 44,0 ГГц от 3 Гц до 1 ГГц |
| Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора (5ог) за год | ±1'10-7 |
| Пределы допускаемой относительной погрешности калибровки (5k) | ±4'10-8 |
| Температурная нестабильность (vt) -стандартное исполнение - при температуре от 20 до 30 оС | ±5-10-8 ±1,5-10-8 |
| Пределы допускаемой относительной погрешности установки частоты | ±[(T • 5ог) + vt + 5k] |
| Пределы допускаемой относительной погрешности измерений частоты (F), где ПО - полоса обзора; КТ - количество точек ПО; ПЧ - промежуточная частота | ±[F • 5ог + 0,0025 х ПО + 0,05 • ПЧ + 2 Гц + 0,5 • ПО/(КТ-1)] |
| Номинальные значения полос пропускания на уровне минус 3 дБ, Гц | от 1 Гц до 3 МГц с шагом 10 % от номинала частоты; от 3 МГц до 8 МГц |
| Пределы допускаемой относительной погрешности при измерении мощности из-за переключения полос пропускания от 10 Гц до 3 МГц, |
| Характеристика | Значение | |
| относительно 1 кГц, дБ | ||
| от 1 Гц до 750 кГц | ±0,044 | |
| от 820 кГц до 1,2 МГц | ±0,088 | |
| (при Бвх < 3,6 ГГц) | ||
| Диапазон ослаблений входного | ||
| аттенюатора | от 0 до 70 с шагом 2 дБ | |
| Мощность собственных шумов (Рсш) | ||
| при ослаблении входного аттенюатора | ||
| 0 дБ, при температуре окружающего | ||
| воздуха от 20 до 30 °С, дБ | ||
| относительно 1 мВт (дБм) | ||
| Предусилитель выключен/преселектор | ||
| выключен | ||
| 20 Гц | минус 97 дБ/мВт | |
| 100 Гц | минус | 106 дБ/мВт |
| 1 кГц | минус | 118 дБ/мВт |
| 9 кГц | минус | 119 дБ/мВт |
| 100 кГц | минус | 131 дБ/мВт |
| 1 МГц | минус | 150 дБ/мВт |
| от 10 МГц до 2,1 ГГц | минус | 150 дБ/мВт |
| от 2,1 до 3,6 ГГц | минус | 148 дБ/мВт |
| от 3,5 до 8,4 ГГц | минус | 148 дБ/мВт |
| опция 544 | минус | 145 дБ/мВт |
| от 8,3 до 13,6 ГГц | минус | 147 дБ/мВт |
| опция 544 | минус | 147 дБ/мВт |
| от 13,5 до 17,1 ГГц | минус | 141 дБ/мВт |
| от 17,0 до 20,0 ГГц | минус | 142 дБ/мВт |
| от 20,0 до 26,5 ГГц | минус | 135 дБ/мВт |
| от 26,4 до 34,5 ГГц | минус | 141 дБ/мВт |
| от 34,4 до 44,0 ГГц | минус | 135 дБ/мВт |
| Предусилитель включен/ преселектор | ||
| выключен | ||
| 100 кГц | минус | 144 дБ/мВт |
| 1 М Гц | минус | 162 дБ/мВт |
| от 10 МГц до 2,1 ГГц | минус | 163 дБ/мВт |
| от 2,1 до 3,6 ГГц | минус | 161 дБ/мВт |
| от 3,5 до 8,4 ГГц | минус | 164 дБ/мВт |
| опция 544 | минус | 161 дБ/мВт |
| от 8,3 до 13,6 ГГц | минус | 162 дБ/мВт |
| опция 544 | минус | 161 дБ/мВт |
| от 13,5 до 17,1 ГГц | минус | 160 дБ/мВт |
| от 17,0 до 20,0 ГГц | минус | 158 дБ/мВт |
| от 20,0 до 26,5 ГГц | минус | 155 дБ/мВт |
| от 26,4 до 34,5 ГГц | минус | 156 дБ/мВт |
| от 34,4 до 44,0 ГГц | минус | 150 дБ/мВт |
| Предусилитель выключен/ | ||
| преселектор включен | ||
| 20 Гц | минус | 92 дБ/мВт |
| 100 Гц | минус 101 дБ/мВт | |
| 1 кГц | минус 114 дБ/мВт | |
| Характеристика | Значение | |
| 9 кГц | минус 1 | 18 дБ/мВт |
| 100 кГц | минус 1 | 30 дБ/мВт |
| от 1 до 3 МГц | минус 1 | 47 дБ/мВт |
| от 3 до 30 МГц | минус 1 | 50 дБ/мВт |
| от 30 до 300 МГц | минус 1 | 51 дБ/мВт |
| от 300 до 600 МГц | минус 1 | 53 дБ/мВт |
| от 600 МГц до 1 ГГц | минус 1 | 51 дБ/мВт |
| от 1 до 2 ГГц | минус 1 | 50 дБ/мВт |
| от 2 до 2,5 ГГц | минус 1 | 52 дБ/мВт |
| 2,5 до 3 ГГц | минус 1 | 51 дБ/мВт |
| 3 до 3,6 ГГц | минус 1 | 48 дБ/мВт |
| 3,5 до 8,4 ГГц | минус 1 | 48 дБ/мВт |
| опция 544 | минус 1 | 45 дБ/мВт |
| 8,3 до 13,6 ГГц | минус 1 | 47 дБ/мВт |
| опция 544 | минус 1 | 47 дБ/мВт |
| 13,5 до 17,1 ГГц | минус 1 | 41 дБ/мВт |
| 17,0 до 20,0 ГГц | минус 1 | 42 дБ/мВт |
| 20,0 до 26,5 ГГц | минус 1 | 35 дБ/мВт |
| 26,4 до 34,5 ГГц | минус 1 | 41 дБ/мВт |
| 34,4 до 44,0 ГГц | минус 1 | 35 дБ/мВт |
| Предусилитель включен/преселектор | ||
| включен | ||
| 1 кГц | минус119 дБ/мВт | |
| 9 кГц | минус143 дБ/мВт | |
| 100 кГц | минус 154 дБ/мВт | |
| от 1 до 2 МГц | минус166 дБ/мВт | |
| от 2 до 30 МГц | минус158 дБ/мВт | |
| от 30 до 600 МГц | минус 159 дБ/мВт | |
| 600 до 800 МГц | минус 157 дБ/мВт | |
| от 800 МГц до 1 ГГц | минус158 дБ/мВт | |
| от 1 до 2 ГГц | минус156 дБ/мВт | |
| от 2 до 2,75 ГГц | минус160 дБ/мВт | |
| от 2,75 до 3,6 ГГц | минус157 дБ/мВт | |
| от 3,5 до 8,4 ГГц | минус164 дБ/мВт | |
| опция 544 | минус161 дБ/мВт | |
| от 8,3 до 13,6 ГГц | минус162 дБ/мВт | |
| опция 544 | минус161 дБ/мВт | |
| от 13,5 до 17,1 ГГц | минус160 дБ/мВт | |
| от 17,0 до 20,0 ГГц | минус158 дБ/мВт | |
| от 20,0 до 26,5 ГГц | минус155 дБ/мВт | |
| от 26,4 до 34,5 ГГц | минус156 дБ/мВт | |
| от 34,4 до 44,0 ГГц | минус 150 дБ/мВт | |
| Неравномерность амплитудно- | Предусилитель и преселектор выключены | |
| частотной характеристики (А) | от 20 кГц до 10 МГц ±0,6 | |
| относительно опорной частоты 50 | от 10 МГц до 3,6 ГГц ±0,65 | |
| МГц, настроенном преселекторе, на | от 3,5 до 8,4 ГГц ±1,5 | |
| частотах, дБ | от 8,3 до 13,6 ГГц ±1,5 | |
| При ослаблении входного аттенюатора | от 13,5 до 17,1 ГГц ±1,5 | |
| 10 дБ и выключенном предусилителе | от 17,0 до 18,0 ГГц ±1,5 | |
| от 18,0 до 22,0 ГГц ±1,7 | ||
| Характеристика | Значение |
| от 22,0 до 26,5 ГГц ±1,7 от 26,4 до 34,5 ГГц ±2,5 от 34,4 до 44,0 ГГц ±3,2 предусилитель включен, преселектор выключен (ослабление 0 дБ) от 100 Гц до 3,6 ГГц ±0,75 от 3,5 до 8,4 ГГц ±1,85 от 8,3 до 13,6 ГГц ±1,95 от 13,5 до 17,1 ГГц ±1,8 от 17,0 до 18,0 ГГц ±2,0 от 18,0 до 22,0 ГГц ±2,85 от 22,0 до 26,5 ГГц ±2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ±4,1 Предусилитель выключен, преселектор включен (ослабление 0 дБ) от 20 Гц до 300 МГц ±0,65 от 300 МГц до 1 ГГц ±0,65 от 1 до 3,6 ГГц ±0,85 от 3,5 до 8,4 ГГц ±1,5 от 8,3 до 13,6 ГГц ±1,5 от 13,5 до 17,1 ГГц ±1,5 от 17,0 до 18,0 ГГц ±1,5 от 18,0 до 22,0 ГГц ±1,7 от 22,0 до 26,5 ГГц ±1,7 от 26,4 до 34,5 ГГц ±2,5 от 34,4 до 44,0 ГГц ±3,2 Предусилитель и преселектор включены (ослабление 0 дБ) от 1 кГц до 30 МГц ±0,8 от 30 до 300 МГц ±0,7 от 300 МГц до 1 ГГц ±0,65 от 1 до 2,75 ГГц ±0,95 от 2,75 до 3,6 ГГц ±1,15 от 3,5 до 8,4 ГГц ±1,85 от 8,3 до 13,6 ГГц ±1,95 от 13,5 до 17,1 ГГц ±1,8 от 17,0 до 18,0 ГГц ±2,0 от 18,0 до 22,0 ГГц ±2,85 от 22,0 до 26,5 ГГц ±2,6 от 26,4 до 34,5 ГГц ±3,0 от 34,4 до 44,0 ГГц ±4,1 |
| Пределы допускаемой абсолютной | Опции 503, 508, 526 | Опция 544 |
| погрешности измерений мощности | ||
| (внутренний аттенюатор от 0 до 40 дБ, | ||
| значения входного сигнала от 0 до | ||
| минус 90 дБ/мВт, значение частоты | ||
| полосы пропускания менее 3 МГц, | ||
| рабочая температура от 200 до 300 °С, | ||
| AC от 10 МГц до 26,5 ГГц, DC от | ||
| 9 кГц до 40 ГГц), дБ: | ||
| Предусилитель выключен/преселектор | ||
| выключен | ||
| от 1 кГц до 2 ГГц | ±0,50 | ±0,50 |
| от 2 до 3,6 ГГц | ±0,60 | ±0,60 |
| от 3,6 до 8 ГГц | ±0,80 | ±1,70 |
| от 8 до 18 ГГц | ±1,10 | ±1,30 |
| от 18 до 26,5 ГГц | ±1,60 | ±1,60 |
| от 26,5 до 40 ГГц | ±1,70 | |
| от 40 до 44 ГГц | ±2,30 | |
| Предусилитель включен/преселектор | ||
| выключен | ||
| от 100 кГц до 2 ГГц | ±0,60 | ±0,60 |
| от 2 до 3,6 ГГц | ±0,60 | ±0,60 |
| от 3,6 до 8 ГГц | ±1,10 | ±1,80 |
| от 8 до 18 ГГц | ±1,30 | ±1,30 |
| от 18 до 26,5 ГГц | ±1,90 | ±1,90 |
| от 26,5 до 40 ГГц | ±1,90 | |
| от 40 до 44 ГГц | ±2,40 | |
| Предусилитель выключен/преселектор | ||
| включен | ||
| от 9 кГц до 2 ГГц | ±0,50 | ±0,50 |
| от 2 до 3,6 ГГц | ±0,50 | ±0,50 |
| от 3,6 до 8 ГГц | ±0,80 | ±1,70 |
| от 8 до 18 ГГц | ±1,10 | ±1,30 |
| от 18 до 26,5 ГГц | ±1,60 | ±1,60 |
| от 26,5 до 40 ГГц | ±1,70 | |
| от 40 до 44 ГГц | ±2,30 | |
| Предусилитель включен/преселектор | ||
| включен | ||
| 9 кГц до 2 ГГц | ±0,50 | ±0,50 |
| от 2 до 3,6 ГГц | ±0,70 | ±0,70 |
| от 3,6 до 8 ГГц | ±1,10 | ±1,80 |
| от 8 до 18 ГГц | ±1,30 | ±1,30 |
| от 18 до 26,5 ГГц | ±1,90 | ±1,90 |
| от 26,5 до 40 ГГц | ±1,90 | |
| от 40 до 44 ГГц | ±2,40 | |
| Уровень фазового шума для | ||
| центральной частоты 1 ГГц (при | ||
| отстройке частоты) при температуре |
| окружающего воздуха от 20 до 30 °С, | |
| дБн/Гц: | |
| 100 Гц | минус 91 |
| 10 кГц | минус113 |
| 100 кГц | минус116 |
| 1 МГц | минус135 |
| Гармонические искажения при | |
| значении уровня входной мощности | |
| минус 9 дБ/мВт и значении | |
| ослабления входного аттенюатора 6 | |
| дБ, дБ/мВт | |
| Предусилитель выключен/преселектор | |
| выключен | 45 |
| от 10 МГц до 1.0 ГГц | 41 |
| от 1,0 до 1,8 ГГц | 65 |
| от 1,75 до 6,8 ГГц | 58 |
| опция 544 | |
| от 6,8 до 11,0 ГГц | 55 |
| от 11,0 до 13,25 ГГц | 50 |
| от 13,2 до 22,0 ГГц (опция 544) | 44 |
| Предусилитель выключен/преселектор | |
| включен | |
| от 10 до 30 МГц | 47 |
| от 30 до 500 МГц | 57 |
| от 500 МГц до 1ГГц | 46 |
| от 1 до 1,6 ГГц | 58 |
| от 1,6 до 1,8 ГГц | 46 |
| от 1,75 до 6,8 ГГц | 65 |
| опция 544 | 58 |
| от 6,8 до 11 ГГц | 55 |
| от 11 до 13,25 ГГц | 50 |
| от 13,2 до 22 ГГц (опция 544) | 44 |
| Интермодуляционные искажения | |
| третьего порядка при двух тонах | |
| минус 14 дБ/мВт и разнесением тонов | |
| более 5-кратной ширины полосы | |
| фильтра ПЧ, дБ/мВт | |
| Предусилитель выключен/преселектор | |
| выключен | |
| от 10 до 100 МГц | 12 |
| от 100 до 400 МГц | 15 |
| от 400 МГц до 1,7 ГГц | 16 |
| от 1,7 до 3,6 ГГц | 16 |
| от 3,5 до 8,4 ГГц | 15 |
| от 8,3 до 13,6 ГГц | 15 |
| от 13,5 до 26,5 ГГц | 10 |
| от 26,4 до 44 ГГц | 10 |
| Предусилитель выключен/преселектор | |
| включен |
| от 10 до 30 МГц | 12 |
| от 30 МГц до 1 ГГц | 12,5 |
| от 1 до 1,5 ГГц | 12,5 |
| от 1,5 до 3,6 ГГц | 14,5 |
| от 3,5 до 8,4 ГГц | 15 |
| от 8,3 до 13,6 ГГц | 15 |
| от 13,5 до 26,5 ГГц | 10 |
| от 26,4 до 44 ГГц (опция 544) | 10 |
| Предусилитель включен/преселектор | |
| включен | |
| от 10 до 30 МГц | минус 9 |
| от 30 МГц до 1 ГГц | минус 9 |
| от 1 до 2 ГГц | минус 4 |
| от 2 до 3,6 ГГц | минус 6 |
| Габаритные размеры (длина х ширина | 535x431x177 |
| х высота), мм, не более | |
| Масса (без опций), кг, не более | 24 |
| Напряжение питания от сети | |
| переменного тока, В: | |
| частотой 50, 60, 400 Гц | от 100 до 120 |
| частотой 50, 60 Гц | от 220 до 240 |
| Потребляемая мощность, В А, не | 450 |
| более | |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, | |
| °С | от плюс 5 до плюс 50 |
| относительная влажность при | 95 |
| температуре окружающего воздуха 40 | |
| °С, % | |
| атмосферное давление, кПа | от 96 до 104 |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.
Комплект поставки включает:
- анализатор спектра N9038A - 1 шт;
- комплект эксплуатационной документации - 1 шт;
- методика поверки - 1 шт.
осуществляется по документу 651-16-09 МП «Инструкция. Анализаторы сигналов N9038A. Методика поверки», утвержденному первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 года. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма. Основные средства поверки:
генератор сигналов Agilent E8257D с опцией UNX (Рег. № 53941-13); частотомер электронно-счетный 53132А (Рег. № 26211-03), пределы допускаемой относительной погрешности измерений частоты ±5 10-6;
стандарт частоты рубидиевый FS725 (Рег. № 31222-06), пределы допускаемой относительной погрешности установки частоты ±5 10- 10;
измеритель мощности N1914A с преобразователем измерительным N8482A (Рег.№ 58375-14);
измеритель мощности N1914A с преобразователем измерительным N8487A (Рег.№ 58375-14);
комплект аттенюаторов коаксиальных ступенчатых программируемых 8494G, 8496G (Рег. № 41683-09), диапазон ослабления от 0 до 11, от 0 до 110 дБ, диапазон рабочих частот от 0 до 4 ГГц, относительная погрешность уровня сигнала 0,03 дБ;
генератор сигналов произвольной формы 33250А (Рег, № 52150-12), пределы допускаемой относительной погрешности установки частоты ±110-6.
Анализаторы спектра N9038A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам сигналов N9038A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.
| Зарегистрировано поверок | 52 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
