| Номер в госреестре | 64454-16 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ПРАМЕР-ТЕПЛО-ВР |
| Изготовитель | АО "Промсервис", г.Димитровград |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики ПРАМЕР-ТЕПЛО-ВР (далее - теплосчетчики) предназначены для измерений и регистрации параметров теплоносителя и количества тепловой энергии в открытых и закрытых системах теплоснабжения.
Теплосчетчики состоят из следующих составных частей - средств измерений (СИ) утвержденного типа:
- вычислителя количества теплоты (тепловычислителя);
- одного или нескольких преобразователей расхода (далее - ПР);
- одного или нескольких термопреобразователей сопротивления (далее - ТС) из платины и (или) комплектов ТС;
- от нуля до нескольких преобразователей (датчиков) давления (далее - ПД). Используемые в составе теплосчетчика типы СИ приведены в таблице 1.
Таблица 1
| Исполнение теплосчетчика | Тип тепло-вычислителя (регистрационный номер) | Тип ПР (регистрационный номер) | Тип ТС (регистрационный номер) | Тип ПД (регистрационный номер) |
| ПРАМЕР-ТЕПЛО-ВР-01 | ТВ 7 (46601-11) | ВЭПС-Р (61872-15) | ТС-Б (61801-15); КТС-Б (43096-15); КТСП-Н (38878-12) | СДВ (28313-11); ПД-Р (40260-11) |
| ПРАМЕР-ТЕПЛО-ВР-02 | СПТ941 (29824-14) | |||
| ПРАМЕР-ТЕПЛО-ВР-03 | СПТ943 (28895-05) | |||
| ПРАМЕР-ТЕПЛО-ВР-04 | ЭЛЬФ (61016-15) | |||
| Примечание - В скобках приведены регистрационные номера СИ в Федеральном информационном фонде по обеспечению единства измерений (номера Г осреестра). | ||||
Исполнения теплосчетчиков отличаются типами применяемых тепловычислителей. В составе теплосчетчика каждого исполнения могут применяться любые типы ТС и ПД, приведенные в таблице 1.
Теплосчетчики обеспечивают измерения тепловой энергии по одному или двум тепловым вводам (ТВ 1 и ТВ2), представленными закрытой и (или) открытой водяными системами теплопотребления. Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.
Максимальное количество применяемых ПР, ТС и ПД в теплосчетчиках в зависимости от типа и модели (исполнения) тепловычислителя приведено в таблице 2.
| Исполнение теплосчетчика | Тип те-пловы-числителя | Модель (исполне ние) тепло- вычислителя | Максимальное количество подключаемых датчиков | |||||
| ТВ1 | ТВ2 | |||||||
| ПР | ТС | ПД | ПР | ТС | ПД | |||
| ПРАМЕР- ТЕПЛО-ВР-01 | ТВ 7 | ТВ7-01 | 3 | 2 | - | 1 | - | - |
| ТВ7-02 | 3 | 2 | - | 3 | 2 | - | ||
| ТВ7-03 | 3 | 3 | - | 3 | 3 | - | ||
| ТВ 7-04 | 3 | 3 | 3 | 3 | 3 | 2 | ||
| ПРАМЕР- ТЕПЛО-ВР-02 | СПТ941 | 941.20 | 3 | 3 | 3 | - | ||
| ПРАМЕР- ТЕПЛО-ВР-03 | СПТ943 | СПТ943.1 | 3 | 3 | 2 | 3 | 3 | 2 |
| СПТ943.2 | 3 | 3 | - | 3 | 3 | - | ||
| ПРАМЕР- ТЕПЛО-ВР-04 | ЭЛЬФ | ЭЛЬФ-01 | 2 | 2 | - | - | ||
| ЭЛЬФ-02 | 5 | 2 | - | |||||
| ЭЛЬФ-03 | 5 | 4 | - | |||||
| ЭЛЬФ-04 | 5 | 4 | 4 | |||||
| ЭЛЬФ-05 | 5 | - | - | |||||
Типы, в соответствии с таблицей 1, и количество ПР, ТС и ПД, в соответствии с таблицей 2, определяются при заказе теплосчетчика.
Выходные электрические сигналы от датчиков параметров теплоносителя (ПР, ТС, ПД), установленных в трубопроводах, поступают в тепловычислитель. Тепловычислитель обеспечивает преобразование и представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенном табло и посредством интерфейса USB, RS232, RS485, Ethernet, M-Bus или GSM/GPRS количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени работы (времени счета и отсутствия счета количества теплоты), текущего времени и даты. Масса теплоносителя и количество теплоты вычисляются тепловычислителем. Хранение архивной, итоговой информации и параметров настройки осуществляется в тепло-вычислителе. Архив тепловычислителей рассчитан на 1152 часа, 128 суток и 32 месяца. Тепловычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

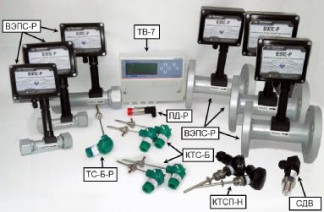

Общий вид теплосчетчиков исполнений 01, 02, 03 и 04 представлен на рисунках 1, 2, 3 и 4 соответственно.
Рисунок 3 - Общий вид Рисунок 4 - Общий вид
теплосчетчиков исполнения 03 теплосчетчиков исполнения 04
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО), составные части теплосчетчиков пломбируются. Места пломбирования составных частей теплосчетчиков приведены в описаниях типа. Места пломбирования тепловычислителей приведены на рисунках 5 - 8.
Место
пломбирования
Место
пломбирования
_____л
Место f
пломбирования
Рисунок 7 - Пломбирование тепловычислителя СПТ943
Тепловычислители и ПД теплосчетчиков имеют программное обеспечение (ПО). ПО встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Идентификационные данные ПО приведены в таблице 3.
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и ПО, а также элементам конструкции составных частей теплосчетчика предусмотрены места пломбирования.
Таблица 3
| Тип тепловы числителя | Идентификационные данные (признаки) | Значение |
| ТВ7 | Идентификационное наименование ПО | ПВ |
| Номер версии (идентификационный номер) ПО | 1.0 | |
| Цифровой идентификатор ПО | D52E |
| Идентификационное наименование ПО | - | |
| СПТ941 | Номер версии (идентификационный номер) ПО | 1.0.х.х.хх |
| Цифровой идентификатор ПО | 27А5 | |
| Идентификационное наименование ПО | - | |
| Номер версии (идентификационный номер) ПО | 2.0.х.х.хх | |
| СПТ943 | Цифровой идентификатор ПО тепловычислители мод. 943.1 | 815С |
| тепловычислители мод. 943.2 | 6D7B | |
| Идентификационное наименование ПО | Эльф | |
| ЭЛЬФ | Номер версии (идентификационный номер) ПО | 28.01.15 |
| Цифровой идентификатор ПО | 93С0 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Таблица 4
| Исполнение теплосчетчика | Тип ПР | мД 2 , | Диапазон расходов, м3/ч | Диапазон температур, оС | Рабочее давление, МПа |
| ПРАМЕР-ТЕПЛО-ВР-01 (ПРАМЕР-ТЕПЛО-ВР-02; ПРАМЕР-ТЕПЛО-ВР-03; ПРАМЕР-ТЕПЛО-еР-04) | Преобразователь расхода вихревой электромагнитный ВЭПС-Р | от 20 до 100 | от 0,3 до 250 | от 5 до 150 | 1,6 |
Таблица 5
Значение характеристики
Наименование характеристики
Диапазоны показаний:
от 10-3 до 107 от 10-3 до 107
от 0 до 99999 от 3 до 147 от 0 до 5-104
- тепловая энергия, ГДж
- объем, м3; масса, т
- средний объемный расход, м3/ч
- разности температур, °С
- время, ч_
Пределы допускаемой погрешности:
- тепловая энергия (относительная):
- закрытая система теплоснабжения
- открытая система теплоснабжения
- объем; масса (относительная)
- температура (абсолютная)
- разность температур (абсолютная)
- давление (приведенная к 1,6 МПа)
- время (относительная)
- ±(2+4^AtH/At+0,01GB/G) % - для класса 1 ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011;
по
по
- ±(3+4-AtH/At+0,02-GB/G) % - для класса 2 ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011 ±[3,5+10/At+0,005-Ge/G1]/[1-(G2-t2)/(G1-t1)] ±(1,0+0,0bGb/G) % 1); ±(2,0+0,02-Ge/G) % 2) ±(0,3+0,002-t) °С
| Наименование характеристики | Значение характеристики |
| Унифицированный сигнал постоянного тока, мА | от 4 до 20 |
| Электрическое питание (потребляемая мощность, В-А): - тепловычислитель ТВ 7: - напряжение постоянного тока, В - тепловычислитель СПТ941: - напряжение, В - тепловычислитель СПТ943: - напряжение постоянного тока, В -вычислитель ЭЛЬФ: - напряжение, В - преобразователь ВЭПС-Р: - напряжение постоянного тока, В - ВЭПС-Р-ПБ1-01 - ВЭПС-Р-ПБ2-01 | от 10 до 16 (2) 3.6 (встроенный элемент) и(или) 12 (внешнее) 3.6 (встроенный элемент) и(или) 12 (внешнее) 3.6 (встроенный элемент) от 8 до 25 (внешнее) от 1,7 до 3,6 (встроенный элемент) |
| Г абаритные размеры и масса | В описаниях типа составных частей |
| Климатические условия применения: - температура окружающего воздуха, °С: - для исполнений ПРАМЕР-ТЕПЛО-ВР-01- ПРАМЕР-ТЕПЛО-ВР-03 - для исполнения ПРАМЕР-ТЕПЛО-ВР-04 - относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги, %: - для исполнений ПРАМЕР-ТЕПЛО-ВР-01- ПРАМЕР-ТЕПЛ0-ВР-03 - для исполнения ПРАМЕР-ТЕПЛО-ВР-04 - атмосферное давление, кПа | от -10 до +50 от +1 до +55 до 95 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 75000 |
| 1) Для ПР класса 1. 2) Для ПР класса 2. t и At - значения температуры воды и разности температур в подающем и обратном трубопроводах, °С. AtH = 3 °С - наименьшее значение разности температур в подающем и обратном трубопроводах. t1 и t2 - значения температур в подающем и обратном трубопроводах,°С. G1, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч. GВ - наибольшее значение объемного расхода теплоносителя в подающем трубопроводе, м3/ч. G - измеренное значение объемного расхода теплоносителя, м3/ч. | |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 6
| Наименование | Количество | Примечание |
| Теплосчетчик ПРАМЕР-ТЕПЛО-ВР в составе: - тепловычислитель - преобразователь(и) расхода - термопреобразователь(и) сопротивления и (или) комплексы) - преобразователь(и) давления | 1 от 1 до 6 от 1 до 6 от 0 до 5 | Исполнение и состав согласно заказу |
| Паспорт 4218-038-12560879 ПС | 1 | - |
| Руководство по эксплуатации 4218-038-12560879 РЭ | 1 | - |
| Методика поверки 4218-038-12560879 МП | 1 | По заказу |
| Эксплуатационная документация на составные части | 1 комплект | Согласно комплекту поставки составной части |
Поверкаосуществляется по методике 4218-038-12560879 | МП "ГСИ. | Теплосчетчики |
ПРАМЕР-ТЕПЛО-ВР. Методика поверки", утвержденной ФГУП "ВНИИМС" 25.04 2016 г.
Основное поверочное оборудование:
- установка поверочная водомерная "ПРОМЕКС", диапазон воспроизведения расхода от 0,005 до 400 м /ч, пределы основной относительной погрешности при измерении объема и объемного расхода ±0,33 % (регистрационный номер 40809-09);
- стенд СКС6 (погрешность формирования сигналов: ±0,003 мА - ток, ±0,015 Ом
- сопротивление, ±0,003 % - частота) (регистрационный номер 17567-09);
- магазин сопротивлений Р4831, диапазон от 0,002 до 111111,0 Ом, класс точности 0,02/2,5 10-6 (2 шт.) (регистрационный номер 38510-08);
- частотомер ЧЗ-63, диапазон от 0,1 до 5000 Гц, диапазон напряжения входного сигнала от 0,03 до 10 В, пределы допускаемой относительной погрешности ±5 10-7 (регистрационный номер 9084-83);
- генератор импульсов Г5-79, диапазон от 1 до 9,9 В, длительность импульса от
0,05 мкс до 999 мс, пределы допускаемой абсолютной погрешности ±(0,03Т + 0,01) мкс, где Т-длительность импульса (регистрационный номер 8889-82);
- термометр сопротивления эталонный ЭТС-100 3-го разряда (регистрационный номер 19916-10);
термостат жидкостный "Термотест-100", стабильность температуры ±0,01 °С (регистрационный номер 25777-03); термостат жидкостный "Термотест-300", стабильность температуры ±0,01 °С (регистрационный номер 25190-03);
- манометр грузопоршневой МП-60М класс точности 0,05 (регистрационный номер 47334-11).
Знак поверки наносится в свидетельстве о поверке и (или) паспорте теплосчетчика.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ПРАМЕР-ТЕПЛО-ВР
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
ТУ 4218-038-12560879-2015 Теплосчетчики ПРАМЕР-ТЕПЛО-ВР. Технические условия
