| Номер в госреестре | 64455-16 |
| Наименование СИ | Аудиоанализаторы |
| Обозначение типа СИ | U8903В |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аудиоанализаторы И8903В (далее - анализаторы) предназначены для воспроизведения сигналов низкочастотных колебаний, исследования формы и измерений параметров спектра низкочастотных сигналов, воспроизведения и измерений напряжения постоянного тока, измерений напряжения и частоты переменного тока.
Конструктивно анализатор выполнен в виде настольного малогабаритного прибора с цветным LCD-дисплеем. Управление режимами работы осуществляется с помощью органов управления, расположенных на передней панели анализатора.
Принцип действия анализатора основан на методе последовательного анализа спектра сигнала в частотной области. Принцип действия встроенного генератора основан на использовании метода прямого цифрового синтеза.
Анализаторы обеспечивают анализ формы сигнала и измерение: параметров спектра непрерывных колебаний сложной формы, отношений сигнал/шум (SNR), отношений сигнала к сумме шума и искажений (SINAD), интермодуляционных искажений (IMD), интермодуляционных искажений при малой разности частот (DFD), полного коэффициента и уровня нелинейных искажений (THD+N ratio, THD+N level), перекрёстных искажений.
Дополнительно имеются возможности измерений напряжения переменного и постоянного тока, частоты. Для всех измерений возможно использовать весовые функции, фильтры нижних и верхних частот, стандартные фильтры.
Встроенный двухканальный генератор сигналов позволяет воспроизводить: синусоидальные сигналы, прямоугольные сигналы, прямоугольные импульсы, шум (с гауссовской, прямоугольной или розовой функцией распределения), сигналы произвольных форм, описанные и занесенные в память анализатора, сигналы с фазовым сдвигом канала 1 относительно канала 2, двухкомпонентные сигналы с заданным отношением амплитуд, двухкомпонентные сигналы для измерения интермодуляционных искажений SMPTE IMD (1:1/4:1/10:1) и DFD.
Анализатор работает под управлением специализированного программного обеспечения. Приборы выполняют автоматические и ручные измерения частотных и амплитудных параметров спектра сигналов. Полученные на приборах спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс. Для организации связи с внешними устройствами применяются интерфейсы USB, GPIB, LAN.

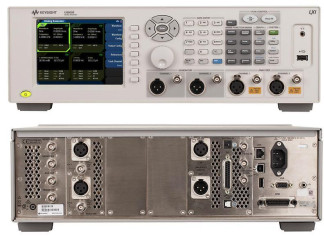

Внешний вид анализатора приведен на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения наклейки со знаком утверждения типа приведены на рисунке 2.
KEYSKjHT ииож
| Шшяш | ||
| -А | tooooitv оооооv *«г mi »*> «м | Wftwm O^Mf-Ц |
| м inmiwn/c* иге* | ОН оодаж нс> л |/* | Маки Мм |
| » *м» ал# К С*~ «в-. (М | ■« m . jc.a |
Место нанесения знака утверждения типа
w
| (vurx О) | SWUM at | 9 |
| «Р | CJ | |
| в | CD | •“S- |
| {. ) | Ej | ЯРО |
&
Для управления режимами работы анализаторов и обработки измерительных сигналов применяется специальное программное обеспечение (далее - ПО) «U8903B series Firmware», обеспечивающее управление работой анализатора в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
| в таблице 1. Таблица 1 - Идентификационные данные (признаки) | ПО | |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | U8903B series Firmware | |
| Номер версии (идентификационный номер) ПО | не ниже 3.2.3.0 | |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
| Наименование параметра или характеристики | Значение характеристики |
| Воспроизведение сигнала | |
| Количество выходных каналов | 2 - балансный (разъём XLR); - несимметричный (разъём BNC) |
| Выходное сопротивление, Ом: - балансный выход - несимметричный выход | 40, 100, 600 20, 50, 600 |
| Перекрестные искажения, дБ, не более от 5 Гц до 20 кГц | минус 130 |
| Синусоидальный сигнал | |
| Диапазон рабочих частот, Гц | от 5 до 80 000 |
| Пределы допускаемой относительной погрешности установки частоты | ±(F-2-10-6 + 100 мкГц) |
| Разрешающая способность, Гц | 0,1 |
| Диапазон установки выходного напряжения переменного тока (среднеквадратическое значение), В - балансный выход - несимметричный выход | от 10-6 до 16 от 10-6 до 8 |
| Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока средним квадратическим значением (СКЗ) 1 В на частоте 1 кГц | ±1 % |
| Неравномерность АЧХ относительно опорной частоты 1 кГц при установке выходного напряжения переменного тока, дБ от 20 Гц до 20 кГц от 20 кГц до 80 кГц | ±0,008 ±0,08 |
| Коэффициент гармоник (на частоте 1 кГц, СКЗ выходного напряжения 1 В), дБ, не более | минус 108 (от 18 до 28 °С); минус 100 (от 0 до 18 °С и от 28 до 55 °С) |
| Диапазон установки фазового сдвига между двумя каналами | от минус 180° до 179,99° |
| Прямоугольный сигнал | |
| Диапазон рабочих частот, Гц | от 5 до 30 000 |
| Диапазон установки выходного напряжения переменного тока (амплитудное значение), В - балансный выход - несимметричный выход | от 0 до 22,6 от 0 до 11,6 |
| Наименование параметра или характеристики | Значение характеристики | |
| Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока на частоте 1 кГц, % | ±1 | |
| Время нарастания, мкс, менее | 2 | |
| Сигналы произвольной формы | ||
| Частота дискретизации, кГц Длительность, мин | 192 до 5 | |
| Мультитоновые сигналы | ||
| Частота дискретизации, кГц Длительность, выборок на канал | 192 от 1024 до 65536 | |
| Шумовые сигналы | ||
| У станавливаемый уровень, Вскз - гауссовский - прямоугольный - розовый | балансный выход | несимметричный выход |
| от 10-6 до 7,2 от 10-6 до 10,0 от 10-6 до 7,2 | от 10"ь до 3,6 от 10'6 до 5,0 от 10-6 до 3,6 | |
| Напряжение постоянного тока | ||
| Диапазон установки выходного напряжения постоянного тока, В - балансный выход - несимметричный выход | от минус 22,6 до 22,6 от минус 11,3 до 11,3 | |
| Пределы допускаемой относительной погрешности установки выходного напряжения постоянного тока, % | ± 1,0 | |
| Напряжение смещения (все типы сигналов, кроме сигналов с фазовым сдвигом, прямоугольных сигналов и напряжения постоянного тока) | ||
| Диапазон установки напряжения смещения, В | от минус 11,3 до 11,3 | |
| Пределы допускаемой относительной погрешности установки напряжения смещения(1) | ±1,5 % | |
| (1) погрешность установки выходного напряжения и напряжения смещения не нормируется в диапазоне от минус 0,25 В и до 0,25 В | ||
| Анализ и измерение сигнала | ||
| Количество входных каналов | 2 - балансный (разъём XLR); - несимметричный (разъём BNC) | |
| Входное сопротивление - балансный выход - несимметричный выход | 200 Ом, 600 Ом, 200 кОм 200 Ом, 600 Ом, 100 кОм | |
| Диапазон рабочих частот, Гц | от 10 до 96 000 | |
| Пределы допускаемой относительной погрешности измерений частоты от 10 Гц до 50 кГц свыше 50 кГц до 96 кГц | ±(F-2-10-6 + 100 мкГц) ±0,0005 % | |
| Наименование параметра или | Значение |
| характеристики | характеристики |
| Диапазон измерений напряжения | |
| переменного тока (среднеквадратическое | |
| значение), В | |
| - балансный вход | от 3,210'4 до 140 |
| - несимметричный вход | от 3,210-4 до 300 |
| Пределы допускаемой относительной | |
| погрешности измерений напряжения | ±0,03 (от 18 до 28 °С) |
| переменного тока СКЗ 1 В на частоте 1 кГц, | ±0,05 (от 0 до 18 °С и от 28 до 55 °С) |
| дБ | |
| Пределы допускаемой относительной | |
| погрешности измерений напряжения | |
| переменного тока относительно 1 кГц, дБ, | |
| на частотах: | |
| до 20 кГц | ±0,008 |
| до 80 кГц | ±0,08 |
| до 96 кГц | ±0,1 |
| Диапазон измерений напряжения | |
| постоянного тока, В | от минус 200 до 200 |
| Пределы допускаемой относительной | |
| погрешности измерений напряжения | |
| постоянного тока, % | ±1 |
| Пределы допускаемой относительной | |
| погрешности измерений коэффициента | |
| гармоник (при входном напряжении (СКЗ) | |
| от 1 мкВ до 140 В), дБ, при частотах: | |
| до 20 кГц | ±0,5 |
| до 100 кГц | ±0,7 |
| Уровень нелинейных искажений и шума в | минус 108 (от 18° до 28° С); |
| диапазоне частот от 20 Гц до 20 кГц, дБ, не | минус 100 (от 0° до 18° и |
| более | от 28° до 55° С) |
| Пределы допускаемой относительной | |
| погрешности измерений сигнал/шум в | |
| частотном диапазоне (при входном | |
| напряжении от 1 мкВскз до 140 Вскз), дБ | |
| - до 20 кГц | ±0,5 |
| - до 100 кГц | ±0,7 |
| Коэффициент ослабления синфазного | |
| сигнала в диапазоне частот до 20 кГц, дБ, | |
| не менее | |
| Ивх < 3,2 В | 80 |
| Ивх > 3,2 В | 50 |
| Перекрестные искажения в диапазоне | |
| от 20 Гц до 20 кГц, дБ, не более | минус 140 дБ |
| Абсолютная погрешность измерений | |
| разности фаз при равных уровнях сигналов | |
| в диапазоне частот, град | |
| до 20 кГц | ±2 |
| до 100 кГц | ±4 |
| Наименование параметра или характеристики | Значение характеристики |
| Интермодуляционные искажения 2-го и 3го порядка, дБ, не более | минус 95 |
| Расширение частотного диапазона до 1,5 МГц (опция N3441A) | |
| Частотный диапазон, Гц | от 10 до 1500000 |
| Пределы допускаемой относительной погрешности измерений частоты, % | ±0,0002 (свыше 50 кГц) |
| Пределы допускаемой относительной погрешности измерений входного напряжения переменного тока относительно 1 кГц на частоте, дБ не более 200 кГц | ±0,1 |
| не более 1 МГц | ±0,5 |
| не более 1,5 МГц | ±1,0 |
| Общие ха | рактеристики |
| Напряжение питания от сети переменного тока частотой (50 ± 3) Гц, В | от 100 до 240 |
| Потребляемая мощность, В-А, не более | 250 |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 425,0x425,6x133,6 |
| Масса (без платы цифрового интерфейса), кг, не более | 8,5 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С | от 0 до плюс 55 |
| относительная влажность воздуха (при температуре 30 °С), % | до 80 |
| атмосферное давление, кПа | от 84 до 106 |
наносится на переднюю панель в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3 - Комплект поставки
| Обозначение | Количество |
| Аудиоанализатор Ш903В | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки 651-16-12 МП | 1 экз. |
осуществляется в соответствии с документом 651-16-12 МП «Аудиоанализаторы ^903В. Методика поверки.», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2016 г. Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720А (рег. № 30447-05);
- мультиметр 3458А (рег. № 25900-03);
- частотомер электронно-счётный 53132A (рег. № 26211-03);
- осциллограф цифровой DSO 8104А (рег. № 32490-06).
Аудиоанализаторы ^903В. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аудиоанализаторам Ш903В
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 66 |
| Поверителей | 6 |
| Актуальность данных | 19.11.2024 |
