Осциллографы DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Карточка СИ
Номер в госреестре 64456-16
Наименование СИ Осциллографы
Обозначение типа СИ DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2016
Срок свидетельства 29.06.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание

Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Осциллографы имеют одинаковую конструкцию и каждый из них выполнен в виде настольного моноблока.

Осциллографы модификаций MSOS дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; два гнезда порта USB 3.0 и 1 гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов.

На задней панели осциллографа расположены: два гнезда порта USB 3.0, два гнезда порта USB 3.0, дополнительный порт USB 3.0, два гнезда порта USB 2.0, выход видеосигнала VGA и DisplayPort, гнездо LAN, разъем для установки/снятия SSD.

Приборы оснащены складывающейся ручкой для переноски.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

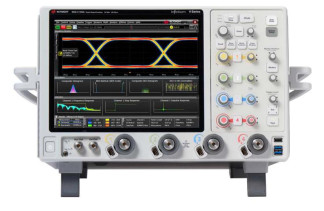

Внешний вид одной из моделей осциллографа с указанием места размещения знака утверждения типа приведён на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.

1

С&

~)Ц

иь

о:

'0

Название опций и акссе-суаров

Описание опций и акссесуаров

N2803A

Усилитель пробника серии InfmiiMax III с полосой пропускания до 30 ГГц

N2802A

Усилитель пробника серии InfmiiMax III с полосой пропускания до 25 ГГц

N2801A

Усилитель пробника серии InfmiiMax III с полосой пропускания до 20 ГГц

N2800A

У силитель пробника серии InfmiiMax III с полосой пропускания до 16 ГГц

N7000A

Усилитель пробника серии InfmiiMax III+ с полосой пропускания до 20 ГГц

N7001A

Усилитель пробника серии InfmiiMax III+ с полосой пропускания до 16 ГГц

N7002A

Усилитель пробника серии InfmiiMax III+ с полосой пропускания до 13 ГГц

N7003A

Усилитель пробника серии InfmiiMax III+ с полосой пропускания до 8 ГГц

N7010A

Терминирующий адаптер, с полосой пропускания до 30 ГГц

N5439A

Наконечник пробника типа ZIF с полосой пропускания до 28 ГГц

N5441A

Наконечник пробника серии InfiniiMax III с полосой пропускания до 16 ГГц

N5445A

Наконечник пробника дифференциальный с полосой пропускания до 28 ГГц

N5444A

Наконечник пробника с 2 входами типа 2,92 мм/3,5 мм/SMA с полосой пропускания до 28 ГГц

N5449A

Адаптер согласования импеданса (50 Ом или 1 МОм)с делителем на 10 (до 500 МГц)

N5442A

Адаптер согласования импеданса (50 Ом) BNC

N2812A

Кабель с полосой пропускания 28 ГГц кабель

DSOV13GBW

У величение полосы пропускания до 13 ГГц

DSOV16GBW

У величение полосы пропускания до 16 ГГц

DS0V20GBW

У величение полосы пропускания до 20 ГГц

DS0V25GBW

Увеличение полосы пропускания до 25 ГГц

DS0V33GBW

Увеличение полосы пропускания до 33 ГГц

DS0V000-100

Опция памяти 100 Мвыб на канал

DS0V000-200

Опция памяти 200 Мвыб на канал

DS0V000-500

Опция памяти 500 Мвыб на канал

DS0V000-01G

Опция памяти 1 Г выб на канал

DS0V000-02G

Опция памяти 2 Г выб на канал

N2810A-100

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N2810A-200

У величение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N2810A-500

Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал

N2810A-01G

Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал

N2810A-02G

У величение памяти с 1 Г выб на канал до 2 Г выб на канал

DS0V000-810

Опция аппаратного запуска на высокоскоростные сигналы последовательных шин

N2119AU

Модернизация до осциллографа с аппаратным запуском на высокоскоростные сигналы последовательных шин

N2118AU

Модернизация до осциллографа смешанных сигналов

DS0V000-801

Съемный твердотельный накопитель объемом 1024 GB

DS0V000-805

Встроенный порт GPIB

1134A

Усилитель пробника до 7 ГГц (InfiniiMax )

1168A

Усилитель пробника до 10 ГГц (InfiniiMax II)

1169A

Усилитель пробника до 13 ГГц (InfiniiMax II)

E2669A

Комплект InfiniiMax для дифференциальных/несимметричных измерений

E2668A

Комплект InfiniiMax для несимметричных измерений

E2675A

Г оловка-браузер дифференциального пробника и аксессуары (полоса пропускания 6 ГГц)

E2676A

Г оловка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2677A

Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса пропускания 12 ГГц)

E2678A

Г оловка несимметричного/дифференциального пробника с гнездовым разъемом и аксессуары (полоса пропускания 12 ГГц)

E2679A

Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2695A

Г оловка SMA для дифференциального пробника (полоса пропускания 8 ГГц)

N5425A

Припаиваемая ZIF головка дифференциального пробника (полоса пропускания 12 ГГц)

N5426A

ZIF наконечники

N5451A

ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A)

N5450A

Удлинительный кабель InfiniiMax для работы в широком диапазоне температур (от минус 55 до плюс150 °C)

N2880A

Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ)

N2881A

Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В)

N2884A

Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин

N5380B

Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц)

N5381A

Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц)

N5382A

Г оловка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц)

N5387A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц)

N5388A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro на половину каналов (4 ГГц)

N2750A

Дифференциальный активный пробник до 1,5 ГГц

N2751A

Дифференциальный активный пробник до 3,5 ГГц

N2752A

Дифференциальный активный пробник до 6 ГГц

N2776A

Дифференциальные наконечник-браузер

N2777A

Впаиваемый наконечник InfiniiMode

N2778A

Наконечник с гнездовым разъемом

N2795A

Несимметричный активный пробник до 1 ГГц

N2796A

Несимметричный активный пробник до 2 ГГц

N2797A

Несимметричный активный пробник до 1,5 ГГц для работы в широком диапазоне температур (от минус 40 до плюс 80 °C)

N2790A

Высоковольтный дифференциальный активный пробник до 100 МГц

N2791A

Высоковольтный дифференциальный активный пробник до 25 МГц

N2818A

Дифференциальный активный пробник до 200 МГц

N2819A

Дифференциальный активный пробник до 800 МГц

N2891A

Высоковольтный дифференциальный активный пробник до 70 МГц

1146B

токовый пробник до 100 кГц (100 Aпик)

1147B

токовый пробник до 50 МГц (15 Aпик/30 Апик, кратковременно)

N2780B

токовый пробник до 2 МГц (500 Aср.кв./700 Апик, кратковременно)

N2781B

токовый пробник до 10 МГц (150 Aср.кв./300 Апик, кратковременно)

N2782B

токовый пробник до 50 МГц (30 Aср.кв./50 Апик, кратковременно)

N2783B

токовый пробник до 100 МГц (30 Aср.кв./50 Апик, кратковременно)

N2893A

токовый пробник до 100 МГц (30 Aср.кв./50 Апик, кратковременно)

N2820A

Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА - 5 А)

N2821A

Высокочувствительный токовый пробник до 3 МГц (50 мкА - 5 А)

10076B

Высоковольтный пробник до 250 МГц

N2771B

Высоковольтный пробник до 50 МГц

N2870A

Пробник до 35 МГц

N2871A

Пробник до 200 МГц

N2872A

Пробник до 350 МГц

N2873A

Пробник до 500 МГц

N2874A

Пробник до 1,5 ГГц

N2875A

Пробник до 500 МГц

N2876A

Пробник до 1,5 ГГц

N2830A

Пробник до 4 ГГц (InfiniiMax III+)

N2831A

Пробник до 8 ГГц (InfmiiMax III+)

N2832A

Пробник до 13 ГГц (InfmiiMax III+)

N2848A

Г оловка пробника QuickTip

N2849A

Г оловка пробника QuickTip

E5382B

Несимметричный комплект цифрового пробника типа “flying lead “

E5390A

Несимметричный комплект цифрового пробника типа “ soft touch”

E5398A

Несимметричный комплект цифрового пробника типа “1/2 soft touch”

E5387A

Дифференциальный комплект цифрового пробника типа “ soft touch”

E5381A

Дифференциальный комплект цифрового пробника типа “flying lead “

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО осциллографов приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SetupInfiniium05010000

Номер версии (идентификационный номер) ПО

Версия не ниже 05010000

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм расчета контрольной суммы

-

Наименование

характеристики

Значение характеристики для моделей

DSOV/

DSAV/

MSOV084A

DSOV/

DSAV/

MSOV134A

DSOV/

DSAV/

MSOV164A

DSOV/

DSAV/

MSOV204A

DSOV/

DSAV/

MSOV254A

DSOV/

DSAV/

MSOV334A

Система вертикального отклонения

Количество входных каналов

4

Разрешающая способность по вертикали, бит

8, с усреднением не более 12

Полоса пропускания (по уровню минус 3 дБ), ГГц 2 канала

8

13

16

20

25

32

Полоса пропускания (по уровню минус

3    дБ), ГГц

4    канала

8

13

16

Время нарастания/ спада (от 10 до 90 %), пс

55,0

33,8

27,5

22

17,6

13,3

Максимальная частота дискретизации, Гвыб/с 2 канала

80

Максимальная частота дискретизации, Гвыб/с 4 канала

40

Динамический диапазон, делений

±4

Диапазон коэффициентов отклонения

КОТКЛ

От 1 мВ/дел до 1 В/дел в последовательности 1; 2; 5

Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В

При Коткл до 5 мВ/дел: ± 0,025 8 [дел]'Коткл [В/дел]; при КОТКЛ свыше 5 мВ/дел: ± 0,02 8 [дел] КОТКЛ [В/дел]

Максимальное

среднее квадра

тическое зна

чение собст-

венных шумов

при коэффици

енте отклоне

ния, мВ

5 мВ/дел

0,21

0,27

0,31

0,37

0,45

0,58

10 мВ/дел

0,23

0,28

0,36

0,42

0,49

0,60

20 мВ/дел

0,46

0,57

0,65

0,74

0,83

1,04

50 мВ/дел

1,04

1,09

1,32

1,54

1,73

2,09

100 мВ/дел

1,92

2,30

2,63

3,02

3,39

3,98

200 мВ/дел

4,39

5,52

6,14

6,92

8,16

9,88

500 мВ/дел

10,07

12,42

13,68

15,05

17,08

20,25

1 В/дел

18,47

21,36

26,12

30,15

34,36

39,35

Максимальное

среднее квадра-

тическое зна

чение собст-

венных шумов

при коэффици-

енте отклоне-

ния (с опцией

N7010), мВ

5 мВ/дел

10 мВ/дел

0,28

0,41

0,44

0,51

0,65

0,84

20 мВ/дел

0,30

0,42

0,48

0,57

0,70

0,86

50 мВ/дел

0,54

0,74

0,84

0,99

1,20

1,48

100 мВ/дел

1,21

1,64

1,86

2,18

2,64

3,21

200 мВ/дел

2,42

3,25

3,68

4,30

5,16

6,21

500 мВ/дел

4,84

6,48

7,33

8,53

10,18

12,18

1 В/дел

12,16

16,39

18,64

21,89

26,42

32,06

24,21

32,50

36,80

42,99

51,55

61,98

Диапазон уста-

новки напря

жения смеще

ния Цсмещ, В,

при Коткл,

мВ/дел:

до 49

±0,4

от 50 до 79

±0,7

от 80 до 134

±1,2

от 135 до 239

±2,2

от 240 до 1000

±4,0

Диапазон уста-

новки напря

жения смеще

ния Uc.MF.TTT с

опцией

N7010A, В

± 4

Пределы допускаемой абсолютной погрешности установки напряжения смещения

При напряжении входного сигнала не более 3,5 В: ± (0,02-Ur.MF.m + 0,01-8[дел]КОТКП [В/дел] + 1 мВ) При напряжении входного сигнала более 3,5 В:

± (0,02-Ur.MF,TTT +0,018[дел]КОткп [В/дел])

Максимальное значение входного напряжения, В

±5

Входное сопротивление каналов, Ом

50±1,5

Система отклонения по горизонтали

Диапазон коэффициентов развертки

От 2 пс/дел до 20 с/дел

Время установки задержки, с

0±200

Пределы допускаемой относительной погрешности опорного генератора, %

±(0,1-5опк + 0,1/Тэ-10-6 ),

где Тэ - количество лет эксплуатации осциллографа после калибровки;

5опк - относительная погрешность опорного генератора по результатам последней градуировки

Собственный джиттер (встроенный опорный источник частоты), фс При развёртке, мс: до 1 включ св. 1 до 10 включ. св. 10 до 100 включ. св. 100 до 1000 включ.

100;

200;

500;

2000

Собственный джиттер (внешний опорный источник частоты), фс При развёртке, мс: до 1 включ св. 1 до 10 включ. св. 10 до 100 включ. св. 100 до 1000 включ.

100;

200;

200;

500

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Минимальная ширина импульса для запуска, пс

250 аппаратно;

40 с программой InfiniiScan

Диапазон уровней входного сигнала внутренней синхронизации, В

±4;

±5 при значении входного сигнала ±5 В

Источники запуска

Любой канал, сеть, вход внешнего запуска

Минимальный уровень входного сигнала внутренней синхронизации, дел.

низкий до 22 ГГц высокий: до 18 ГГц включ. св. 18 до 22 ГГц

2

0,3

1

Характеристики цифровых каналов (только моделей MSO или установленной опции N2118AU)

Число каналов

16 логических каналов, обозначенных D0-D15

Типы установки пороговых уровней срабатывания и их значения (иПОр)

ТТЛ (1,4 В), КМОП (2,5 В), ЭСЛ (-1,3 В), ПЕСЛ (3,7 В) или определяемый пользователем (±3 В с

шагом 100 мВ)

Аналоговая полоса пропускания

3 ГГц (зависит от типа пробника)

Максимальное значение напряжения входного сигнала (пиковое), В

± 40

Минимальное значение напряжения входного сигнала (амплитудное), мВ

200

Входной динамический диапазон относительно установленного порогового уровня срабатывания, В

±10

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, мВ

± (0,03-ииор + 100) мВ

Входное сопротивление, кОм

20 ± 0,4

Общие технические характеристики

Напряжение сети электропитания, В при частоте 50/60 Гц при частоте 50/60/400 Гц

от 100 до 240 от 100 до 132

Мощность, потребляемая от сети питания, В-А, не более

800

Габаритные размеры (длина х ширина х высота), мм, не более

492x436x266

Масса, кг

23,7

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от плюс 15 до плюс 25 до 85

Наименование

Количество

1 Осциллограф (DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A)

1 шт. (модель по заказу)

2 Компакт-диск (с PDF файлом руководства по эксплуатации)

1 шт.

3 Методика поверки. 651-16-11 МП

1 экз.

Поверка

осуществляется по документу 651-16-11 МП «Инструкция. Осциллографы DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A. Методика поверки», утверждённому первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

-    генератор сигналов Е8257D (опция 540) (рег. № 53941-13);

-    блок измерительный ваттметра Ш914А с преобразователем мощности N8485A-033 (рег.№ 58375-14);

-    мультиметр Agilent 3458A (рег.№ 25900-03);

-    частотомер электронно-счетный 53132А (№ 26211-03);

-    стандарт частоты рубидиевый FS725 (№31222-06).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSOV084A, DSAV084A, MSOV084A, DSOV134A, DSAV134A, MSOV134A, DSOV164A, DSAV164A, MSOV164A, DSOV204A, DSAV204A, MSOV204A, DSOV254A, DSAV254A, MSOV254A, DSOV334A, DSAV334A, MSOV334A

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    Техническая документация компании «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия.

64456-16
Номер в ГРСИ РФ:
64456-16
Производитель / заявитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2016
Cрок действия реестра:
29.06.2021
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
