| Номер в госреестре | 64457-16 |
| Наименование СИ | Анализаторы электрических цепей векторные модульные |
| Обозначение типа СИ | М9370А, М9371А, М9372А, М9373А, М9374А, М9375А |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрических цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А (далее - анализаторы) предназначены для измерений S-параметров двух портовых устройств.
Конструктивно анализаторы выполнены в виде PXIe модулей, устанавливаемых в базовый блок М9018А.
Принцип действия анализаторов основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников.
Модели анализаторов отличаются друг от друга диапазоном частот.

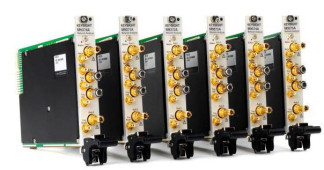

Внешний вид анализаторов приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов
Программное обеспечение (ПО) предназначено для управления работой анализаторов. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Keysight IO libraries |
| Номер версии (идентификационный номер) ПО | Version 16.3.17914.4 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм расчета контрольной суммы | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 2,3. Таблица 2
| Наименование характеристики | Значение характеристики | ||||||
| М9370А | М9371А | М9372А | М9373А | М9374А | М9375А | ||
| Нижняя граница диапазона частот, кГц | 300 | ||||||
| Верхняя граница диапазона частот, ГГц | 4 | 6,5 | 9 | 14 | 20 | 26,5 | |
| Разрешение по частоте, Гц от 300 кГц до 2,5 ГГц св. 2,5 до 5 ГГц св. 5 до 10 ГГц св. 10 до 20 ГГц св. 20 ГГц | 1 2 3 6 12 | ||||||
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±110-6 | ||||||
| Входное сопротивление, Ом | 50 (75 с дополнительным адаптером) | ||||||
| Динамические характеристики | |||||||
| Диапазоны частот | Уровень шума при полосе пропускания промежуточной частоты 10 Гц, дБ относительно мВт (дБм) | Динамический диапазон, дБ | |||||
| от 10 МГц до менее 250 МГц | минус 98 | 98 | |||||
| от 250 МГц до 1 ГГц | минус 108 | 115 | |||||
| св. 1 ГГц до 4 ГГц | минус 108 | 115 | |||||
| св. 4 ГГц до 6,5 ГГц | минус 108 | 115 | |||||
| в. 6,5 ГГц до 9 ГГц | минус 108 | 114 | |||||
| св. 9 ГГц до 14 ГГц | минус 108 | 114 | |||||
| св. 14 ГГц до 18 ГГц | минус 108 | 112 | |||||
| св. 18 ГГц до 20 ГГц | минус 108 | 110 | |||||
| св. 20 ГГц до 24 ГГц | минус 98 | 95 | |||||
Параметры анализатора при калибровке с помощью набора мер коэффициентов передачи и отражения 85052D
Согласование
Диапазон частот
Направ
лен-
ность,
дБ
Характеристики
передачи
Характеристики
отражения
источ
ника,
дБ
на
грузки,
дБ
фаза,
фаза,
ампли
туда,
дБ
амплитуда, дБ
от 300 кГц до менее 2 МГц
42
37
42
±0,068
±0,450
±0,003
±0,020
от 2 МГц до 1 ГГц
42
37
42
±0,019
±0,123
±0,003
±0,020
св. 1 ГГц до 2 ГГц
42
37
42
±0,021
±0,136
±0,003
±0,020
св. 2 ГГц до 4 ГГц
38
31
38
±0,055
±0,361
±0,004
±0,027
св. 4 ГГц до 6,5 ГГц
38
31
38
±0,089
±0,584
±0,004
±0,027
св. 6,5 ГГц до 9 ГГц
36
28
36
±0,155
±1,023
±0,008
±0,052
св. 9 ГГц до 14 ГГц
36
28
36
±0,195
±1,286
±0,008
±0,052
св. 14 ГГц до 20 ГГц
36
28
36
±0,233
±1,536
±0,008
±0,052
св. 20 ГГц до 24 ГГц
36
25
30
±0,442
±2,915
±0,011
±0,072
Характеристики выходного сигнала
Диапазон выходной мощности, дБ/мВт
Диапазоны частот
от 10 до менее 250 МГц
от 0 до минус 40
от 7 до минус 40
от 250 МГц до 6,5 ГГц
св. 6,5 до 9 ГГц
от 6 до минус 40
св. 9 до 14 ГГц
св. 14 до 18 ГГц
св. 18 до 20 ГГц
св. 20 до 24 ГГц
от 6 до минус 40
от 4 до минус 40
от 2 до минус 40
от минус 3 до минус 40
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, дБ/мВт
Диапазоны частот
при уровне мощности от минус 40 до минус 30 дБ/мВт
при уровне мощности от минус 30 до максимального значения диапазона
от 10 до менее 250 МГц
±4,5
±2,5
от 250 МГц до 1 ГГц
±1,5
±1,5
св. 1 ГГц до 6,5 ГГц
±1,5
±1,5
св. 6,5 ГГц до 20 ГГц
±1,5
±1,5
св. 20 до 24 ГГц
±3,0
±3,0
Характеристики измерительного порта
Значение шума трасы
Действующее значение при уровне мощности минус 5 дБ/мВт и полосе пропускания промежуточной частоты 1 кГц
Диапазоны частот
фаза, ...(
амплитуда, дБ
от 10 МГц до 4 ГГц
0,003
0,030
св. 4 до 6,5 ГГц
0,003
0,030
св. 6,5 до 9 ГГц
0,003
0,030
св. 9 до 14 ГГц
0,003
0,030
св. 14 до 18 ГГц
0,003
0,030
св. 18 до 20 ГГц
0,003
0,030
в. 20 до 24 ГГц
0,006
0,060
| Диапазоны частот | Действующее значение амплитуды при уровне мощности 6 дБм в зависимости от ширины полосы пропускания промежуточной частоты, дБ | ||
| 10 кГц | 100 кГц, | 600 кГц | |
| от 250 МГц до 10 ГГц | 0,0020 | 0,0055 | 0,0120 |
| св. 10 до 14 ГГц | 0,0030 | 0,0075 | 0,0160 |
| Диапазоны частот | Действующее значение фазы при уровне мощности 6 дБ/мВт в зависимости от ширины полосы пропускания промежуточной частоты, . ° | ||
| 10 кГц | 100 кГц | 600 кГц | |
| от 250 МГц до 8,5 ГГц | 0,010 | 0,025 | 0,060 |
| св. 8,5 до 14 ГГц | 0,020 | 0,055 | 0,120 |
Пределы допускаемых значений абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 4 ГГц_
М9375А
-10
| : • о?-10 дБм до 4 ГГц ; | ||||||
| Ф 07 - З и'ДБм до 4 ГГц | ||||||
| А о? - ч-г.' дБм до 4 ГГц • 07-40дБм до 4 ГГц ; ; | ||||||
| ■ - | ||||||
| 9 | ||||||
10 0 -10 -20 -30 -10 -50 -60 -70 40 90 -100 -110 -120 Мощность на входе, (дБм)
Фаза
too
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 6,5 ГГц
Амплитуда
10
М9375А
U3
3
1
■
froi
v
С
3.01
| ш К~№дБиЯ&&5Пц Ф ггц | J | |||||||||||
| А Ш | -t-V.ia.i4it6 6j ГГц 7-4?д&* Цд 6J Пц | - - | - | |||||||||
| IL | - | гг-- Z= | ||||||||||
10 0 -10 20 -М -40 •» ■#) -70 -во -90 -100-110-120 Мощность ка входе, (дБм)
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 9 ГГц
Амплитуда
<0
VS37SA
3 (• ■
В
С
041
| 8 о? -10 йм до 9 ГГц ф 9т'~1Э&*ВЯ 9 ГГц | d | |||||||||||
| a о?-'*>ц>мао 9 ГГц • эт-4С'с5-мдс 9 ГГц ^ 1 ; f f -у ■ | ||||||||||||
| • | - | |||||||||||
10 0 -10 20 -30 -40 •» -Ю -70 -вО 90 -100-110-1» _Мощность иа входе, (дБм)_
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 14 ГГц_
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 20 ГГц_
Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в динамическом диапазоне при частоте 26,5 ГГц_
Таблица 3
| Наименование характеристики | Значение |
| Габаритные размеры (ширинах высотахдлина) (без креплений), мм, не более | 19,9x128,4x212,6 |
| масса, кг, не более | 0,59 |
| рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа | от 0 до 55 от 84 до 106 |
| Напряжение питания постоянного тока, В | 3,5 и 12 |
| Потребляемая мощность, Вт, не более | 23 |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на корпус анализатора в виде наклейки.
Комплект поставки включает:
- анализатор электрических цепей векторный модульный М9370А или М9371А, или М9372А, или М9373А, или М9374А, или М9375А (по заказу).
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
осуществляется в соответствии с документом 651-16-10МП «Инструкция. Анализаторы электрических цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А. Методика поверки», утвержденным первым заместителем генерального директора -
заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
наборы мер коэффициентов передачи и отражения 85052D (рег. № 53567-13); частотомер электронно-счётный 53151А (рег. №61967-15; блок измерительный ваттметра Ш914А (рег. № 57386-14); преобразователь мощности N8485A (рег. № 58375-14);
аттенюаторы ступенчатые программируемые 8494G и 8496G (рег.№ 60239-15).
Анализаторы электрических цепей векторные модульные М9370А, М9371А, М9372А, М9373А, М9374А, М9375А. Руководство по эксплуатации
Нормативные и технические документы, устанавливающие требования к анализаторам электрических цепей векторным модульным М9370А, М9371А, М9372А, М9373А, М9374А, М9375А
1 ГОСТ 13317 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
2 Техническая документация изготовителя.
