| Номер в госреестре | 64459-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | ES-50 |
| Изготовитель | "Topcon Corporation", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные ES-50 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные ES-50 - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний тахеометрами электронными ES-50 производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели.
Лазерные дальномеры тахеометров могут работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны лазерного излучения тахеометров ES-50 - 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме)в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Выпускаемые модификации различаются диапазоном и погрешностью измерений расстояний, погрешностью измерений углов, а также цветом и дизайнерским исполнеием.
Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометров расположена панель управления с жидкокристаллическим дисплеем и кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометров расположен входной зрачок оптического центрира. На боковой панели тахеометров расположен наводящий винты горизонтального крута, отсек под аккумуляторную батарею, кнопка взятия отсчёта, а также порт USB для подключения к внешним устройствам накопления данных и ПК.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

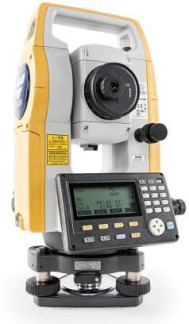

Общий вид тахеометров представлен на рисунке 1.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «DCPU». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | DCPU |
| Номер версии (идентификационный номер ПО), не ниже | 1-5.01E1 02 |
| Цифровой идентификатор ПО | D85B1F2B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Модификация | ES-52 ES-55 ES-52L ES-55L |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| У гловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,3 |
| Цена деления круглого установочного уровня, / мм | 10 / 2 |
| Диапазон компенсации компенсатора, ...', не менее | ±6 |
| Наименование характеристики | Значение характеристики | |||
| Модификация | ES-52 | ES-55 | ES-52L | ES-55L |
| Предел допускаемой систематической составляющей погрешности компенсации компенсатора, ..." | ±1 | |||
| Дискретность отсчитывания измерений: - углов, ..." - расстояний, мм | 1 / 5 1 / 10 | |||
| Диапазон измерений: углов, ...° расстояний, м, не менее: - отражательный режим (1 призма) - диффузный режим | от 0 до 360 от 1,3 до 4000,0 от 0,3 до 350,0* от 0,3 до 220,0** | |||
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), . " | ±4 | ±10 | ±4 | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, .. " | 2 | 5 | 2 | 5 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим (1 призма) - диффузный режим* от 0,3 до 200 м включ. св. 200 до 350 м включ. - диффузный режим** от 0,3 до 100 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | ±2-(2+2-10-6-D) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(3+2-10-6-D) ±2-(5+10-10-6-D) ±2-(10+10-10-6-D) | |||
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим (1 призма) - диффузный режим* от 0,3 до 200 м включ. св. 200 до 350 м включ. - диффузный режим** от 0,3 до 100 м включ. св. 100 до 170 м включ. св. 170 до 220 м включ. | 2+2-10-6-D 3+2-10-6-D 5+10-10-6-D 3+2-10-6-D) 5+10-10-6-D 10+10-10-6-D где D - измеряемое расстояние, мм | |||
| Источник электропитания, В - А/ч | Внутренний аккумулятор 7,2 - 2,430 | |||
| Диапазон рабочих температур, °С | от минус 20 до плюс 60 | от минус 35 до плюс 60 | ||
| Г абаритные размеры (Д х Ш х В), мм, не более | 181 х 177 х 348 | 174 х 177 х 348 | 181 х 177 х 348 | 174 х 177 х 348 |
| Масса, кг, не более | 5,4 | |||
* - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 90% по ГОСТ 8.557-2007
** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения 18% по ГОСТ 8.557-2007
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 3 - Комплект поставки тахеометров ES-50
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Торцовый ключ | 2 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный кейс | 1 |
| Защитный чехол от осадков | 1 |
| Защитная бленда на объектив | 1 |
| Трегер | 1 |
| Аккумулятор* | |
| Зарядное устройство* | 1 |
| Призма /цель* | 1 |
| Методика поверки МП АПМ 15-16 | 1 |
| Руководство по эксплуатации на русском языке | 1 |
* - по заказу потребителя
осуществляется в соответствии с МП АПМ 15-16 «Тахеометры электронные ES-50. Методика поверки», утверждённой ООО «Автопрогресс-М» в апреле 2016 г.
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным ES-50
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 51774-01 Тахеометры электронные. Общие технические условия
3 Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
4 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
5 Техническая документация «TOPCON CORPORATION», Япония
| Зарегистрировано поверок | 594 |
| Поверителей | 25 |
| Актуальность данных | 26.10.2024 |
