| Номер в госреестре | 64460-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TPU 40.23 |
| Изготовитель | "ABB s.r.o. PPMV Brno", Чехия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока TPU 40.23 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы состоят из однофазного трансформатора с литой изоляцией. Выводы первичной обмотки располагаются в верхней части трансформатора. Выводы вторичных обмоток помещены в контактную коробку, находящуюся у основания трансформатора.
Замок крышки контактной коробки пломбируется для предотвращения несанкционированного доступа. На крышку контактной коробки наносится знак поверки. Общий вид трансформатора приведен на рисунке 1.

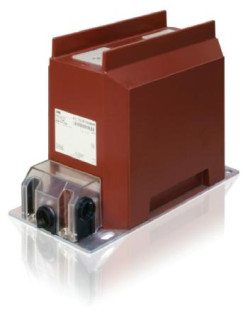

Рисунок 1 - Общий вид трансформатора тока TPU 40.23 Место пломбировки от несанкционированного доступа (A) и нанесения знака поверки (Б)
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Значение номинального напряжения, кВ | 10 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальное значение первичного тока, А | 100 |
| Номинальное значение вторичного тока, А | 5 |
| Класс точности вторичных обмоток - основной | 0,5S |
| - дополнительной | 0,5 |
| - защитной | 10Р |
| Значения номинальных мощностей вторичных обмоток с коэффициентом мощности cos9=0,8, В-А - основной | 10 |
| Параметр | Значения |
| - дополнительной | 5 |
| - защитной | 10 |
| Значение номинального коэффициента безопасности приборов КБном, вторичных обмоток для измерений, не более | 5 |
| Номинальная предельная кратность дополнительной вторичной обмотки для защиты, не менее | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более | |
| - высота | 248 |
| - ширина | 148 |
| - длина | 335 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -25 до +40 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ не менее, ч, не менее | 220000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов тока TPU 40.23
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 1VLT5109029082 -1VLT5109029129) | TPU 40.23 | 48 шт. |
| Паспорт | 48 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Перечень основных средств поверки:
1 Трансформатор тока измерительный лабораторный ТТИ-5000.51 (Госреестр № 55278-13);
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08);
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
Нормативные документы, устанавливающие требования к трансформаторам тока TPU 40.23
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия;
2 ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
