| Номер в госреестре | 64461-16 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | СА-245 |
| Изготовитель | "Electrotecnica Arteche Hermanos S.L.", Испания |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока CA-245 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы тока состоят из опоры, изоляционной покрышки из фарфора корпуса из алюминиевого сплава. Трансформаторы представляют собой однофазный электромагнитный масштабный преобразователь. Сердечник и вторичные обмотки расположены в верхней части внутри корпуса, который смонтирован на изоляционной покрышке. Высоковольтная изоляция трансформатора обеспечивается за счёт заполнения внутреннего объема маслом.
Первичная обмотка, из одного или нескольких витков медной шины в головке трансформатора. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Трансформаторы имеют пять вторичных обмоток
- измерительные и защитные. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.
Замок крышки контактной коробки пломбируется для предотвращения несанкционированного доступа. На крышку контактной коробки наносится знак поверки.

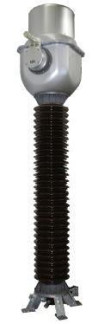

Общий вид трансформатора приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Значение номинального напряжения трансформатора, кВ | 220/V3 |
| Значение наибольшего рабочего напряжения, кВ | 252 |
| Номинальная частота переменного тока, Гц | 50 |
| Электрическая прочность изоляции трансформатора: - при приложении напряжения промышленной частоты, кВ | 395 |
| - при приложении напряжения полного грозового импульса, кВ | 900 |
| Номинальные значения первичного тока, А | 500*; 1000; 2000 |
| Номинальное значение вторичного тока, А | 1 |
| Класс точности вторичных обмоток - основной (1S1-1S2) | 0,2S |
| - основной (1S1-1S3) | 0,2S |
| - дополнительной (2S1-2S2) | 0,5 |
| - защитной (3S1-3S2) | 10Р |
| - защитной (4S1-4S2) | 10P |
| - защитной (5S1-5S2) | 10P |
| Значения номинальных мощностей вторичных обмоток, В-А - основной (1S1-1S2) | 5 |
| - основной (1S1-1S3) | 10 |
| - дополнительной (2S1-2S2) | 30 |
| - защитной (3S1-3S2) | 30 |
| - защитной (4S1-4S2) | 30 |
| - защитной (5S1-5S2) | 30 |
| Значения наибольшего рабочего первичного тока, А | 600*; 1200; 2400 |
| Значение номинального коэффициента безопасности приборов КБном, вторичных обмоток для измерений, не более | 10 |
| Номинальная предельная кратность дополнительной вторичной обмотки для защиты, не менее | 20 |
| * только для обмотки (1S1-1S2) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры трансформатора, мм, не более - высота | 3055 |
| - ширина | 450 |
| - длина | 450 |
| Масса, кг, не более | 365 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -45 до +40 |
| Средний срок службы, лет Средняя наработка на отказ не менее, ч, не менее | 30 220000 |
Таблица 3 - Комплектность трансформаторов тока CA-245
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 0801950/1 - 0801950/30) | CA-245 | 30 шт. |
| Паспорт | 30 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Перечень основных средств поверки:
1 Трансформатор тока измерительный лабораторный ТТИ-5000.51 (Госреестр № 55278-13);
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08);
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока СА-245
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия;
2 ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
| Зарегистрировано поверок | 34 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
