| Номер в госреестре | 64468-16 |
| Наименование СИ | Анализаторы сигналов |
| Обозначение типа СИ | SPN9003А, SPN9026А |
| Изготовитель | ООО "НПО "Спектран", г.Саратов; ООО "Спектран", г.Саратов |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы сигналов БРК9003А, БРК9026А предназначены для измерений амплитудно-частотных характеристик и параметров спектра радиотехнических сигналов, а также параметров модулированных сигналов.
Анализаторы сигналов БРК9003А, БРК9026А представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.
Принцип действия анализаторов сигналов БРК9003А, БРК9026А основан на гетеродинном переносе анализируемого сигнала на промежуточную частоту (далее - ПЧ) и последующем его аналогово-цифровом преобразовании и цифровой обработке. Расчет параметров анализируемого сигнала осуществляется с помощью встроенного программного обеспечения и устанавливаемых измерительных приложений.
Цифровая обработка сигналов обеспечивает измерения параметров сигнала с амплитудной, частотной или фазовой модуляцией.
Конструктивно анализаторы сигналов БРК9003А, БРК9026А выполнены в виде переносного моноблока на базе персонального компьютера, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей (далее - ЖК-дисплей).
Управления операциями меню, а также задание рабочих режимов анализаторов сигналов SPN9003 А, БРК9026А производится с помощью клавиатуры передней панели.
Результаты измерений выводятся на ЖК-дисплей в графической и цифровой формах.
При задании режимов работы и отображении информации в анализаторах сигналов БРК9003А, БРК9026А возможен интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows 7.

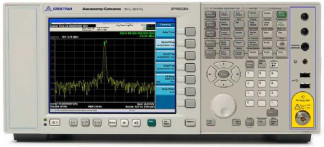

Внешний вид анализаторов сигналов БРК9003А, БРК9026А с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Встроенное программное обеспечение (далее - ПО) анализаторов сигналов БРК9003А, БРК9026А устанавливается предприятием-изготовителем.
ПО выполняет функции задания режимов работы, обработки входного сигнала, отображения результатов измерений в графической и цифровой формах.
ПО предназначено только для работы с анализаторами сигналов БРК9003А, БРК9026А и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Идентификационные данные (признаки) ПО анализаторов сигналов БРК9003А, БРК9026А приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| анализаторов сигналов БРШ003А | анализаторов сигналов БРК9026А | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | А.17.00_Я0029 | А.17.00_Я0030 |
| Цифровой идентификатор ПО | - | - |
Защита ПО анализаторов сигналов БРК9003А, БРК9026А от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики анализаторов сигналов | |
| SPN9003A | SPN9026A | |
| Диапазон частот, ГГц: - со связью по постоянному току | от 10 Гц до 3,6 ГГц | от 10 Гц до 26,5 ГГц |
| - со связью по переменному току | от 10 МГц до 3,6 ГГц | от 10 МГц до 26,5 ГГц |
| Пределы допускаемой относительной | 8 f_ = ±(T • A + Ts + C), | |
| погрешности частоты внутреннего с* | ||
| где i - время, прошедшее с момента последней | ||
| опорного генератора 8 f J ген | калибровки опорного генератора | |
| A = ±1-10"7/год - старение опорного | ||
| генератора TS = ±5-10" - температурная стабильность | ||
| опорного генератора C = ±4-10" - начальная погрешность | ||
| калибровки опорного генератора | ||
| Пределы допускаемой абсолютной | A f =±( f • 8 f + 0,0025 • S + 0,05 • RBW + 0,5 • HR + 2), | |
| погрешности измерений частоты | ген | |
| входного сигнала Af, Гц | где f - частота маркера | |
| 8 f - относительная погрешность частоты J ген | ||
| внутреннего опорного генератора | ||
| S - установленный диапазон развертки частоты; | ||
| RBW - установленная полоса пропускания | ||
| фильтра ПЧ HR - установленное разрешение по частоте, | ||
| определяемое как отношение диапазона развертки | ||
| частоты к числу точек перестройки частоты | ||
| Диапазон измерений уровня входной мощности, дБ (1 мВт): - с выключенным предусилителем | от минус 147 до 23 | от минус 134 до 23 |
| - с включенным предусилителем | от минус 160 до 23 | от минус 156 до 23 |
| Пределы допускаемой абсолютной погрешности измерений уровня входной мощности в диапазоне от минус 50 до 23 дБ (1 мВт), дБ: - предусилитель выключен в диапазоне частот: - от 9 кГц до 10 МГц | ±1,20 | ±1,20 |
| - на частоте 50 МГц | ±0,40 | ±0,40 |
| - от 10 МГц до 3,6 ГГц | ±1,00 | ±1,00 |
| - от 3,6 до 7,0 ГГц | - | ±2,40 |
| - от 7,0 до 13,6 ГГц. | - | ±2,90 |
| - от 13,6 до 22,0 ГГц. | - | ±3,40 |
| - от 22,0 до 26,5 ГГц | - | ±3,60 |
| - предусилитель включен в диапазоне частот: - от 100 кГц до 3,6 ГГц | ±1,27 | ±1,27 |
| - от 3,5 до 7,0 ГГц | - | ±3,06 |
| Наименование характеристики | Значение характеристики анализаторов сигналов | |
| SPN9003A | SPN9026A | |
| - от 7,0 до 26,5 ГГц | - | ±4,19 |
| Диапазон измерений коэффициентов | от 0,1 до 100 | |
| амплитудной модуляции М, % | ||
| Частота модуляции Бм, кГц | от 0,03 до 1000 | |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов | ±(0,05-М + 0,1) | |
| амплитудной модуляции М в диапазоне Бм от 0,03 до 200 кГц, % | ||
| Диапазон измерений девиации | от 10 до 106 | |
| частоты Df, Гц | ||
| Частота модуляции Ем, кГц | от 0,03 до 1000 | |
| Пределы допускаемой абсолютной | ±(0,03 •Df + 30) | |
| погрешности измерений девиации | ||
| частоты Df в диапазоне | ||
| Бм от 0,03 до 200 кГц, Гц | ||
| КСВН входа «РЧ», не более | 1,2 | - в диапазоне частот от 100 кГц до 3,6 ГГц - 1,2; - в диапазоне частот от 3,6 до 26,5 ГГц - 1,8 |
| Соединитель входа «РЧ» | Тип N | , гнездо |
| Масса, кг, не более | 16,0 | |
| Г абаритные размеры (длинахширинахвысота), мм, не более | 368x426x177 | |
| Рабочие условия применения: | ||
| - температура окружающего | от 0 до 55 | |
| воздуха, °С - атмосферное давление, | от 84 до 106,7 | |
| кПа (мм рт. ст.) | (от 630 до 800) | |
| - относительная влажность | 80 | |
| при 25 °С, %, не более | ||
| - частота питающей сети, Гц | 50 ± 0,5 | |
| - напряжение питающей сети | 220 ±22 | |
| переменного тока, В | ||
наносится типографским способом на титульный лист документов «Анализатор сигналов SPN9003A. Формуляр СФМА.411259.004 ФО», «Анализатор сигналов SPN9026A. Формуляр СФМА.411259.005 ФО» и на корпус анализаторов сигналов SPN9003A, SPN9026A по технологии предприятия-изготовителя.
Таблица 3
| Наименование | Обозначение | Количество | |
| Анализатор сигналов | SPN9003A | SPN9026A | 1 |
| Документация | |||
| Формуляр | СФМА.411259.004 ФО | СФМА.411259.005 ФО | 1 |
| Руководство по эксплуатации | СФМA.411259.004 РЭ | СФМА.411259.005 РЭ | 1 |
| Методика поверки | СФМА.411259.004 МП | 1 | |
| Принадлежности | |||
| Коаксиальный переход тип N (вилка) - тип 3,5/1,52 мм (гнездо) | — | СФМА.434541.001 | 1 |
| Кабель сетевой РС-186-VDE | — | 1 | |
| Упаковка | СФМА.323239.001 | 1 | |
осуществляется в соответствии с документом СФМА.411259.004 МП «Инструкция. Анализаторы сигналов SPN9003A, SPN9026A. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 10 марта 2016 года.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о
поверке.
Основные средства поверки:
- государственный рабочий эталон единицы частоты номинальных значений 1 Гц,
5 МГц, 10 МГц, регистрационный № 3.1.ZZT.0099.2015, пределы допускаемой относительной погрешности воспроизведения частоты ±5 -10-11;
- частотомер электронно-счетный Ч3-66, регистрационный № 6861-78, диапазон измерений от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты fx непрерывных сигналов ±[5о + (£^сч) 1], где 5о - относительная погрешность по частоте опорного генератора, tCT - установленное время счета;
- генератор сигналов E8257D, регистрационный № 36419-07, диапазон частот выход «RF Output» от 250 кГц до 40,0 ГГц, диапазон частот выход «LF Output»» от 0,5 Гц до 1,0 МГц, пределы допускаемой погрешности установки частоты ±1-10-6, выходная мощность до 200 мВт;
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным
_2
NRP-Z21, регистрационный № 32262-06, диапазон частот от 110 до 18 ГГц, динамический диапазон от 2-10-10 до 2-10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ±6 %;
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55, регистрационный № 32262-06, диапазон частот от 0 до 40 ГГц, динамический диапазон от 2-10-6 до Г10-1 Вт, пределы допускаемой относительной погрешности измерений мощности ±10 %;
- установка поверочная для средств измерений коэффициента амплитудной модуляции РЭКАМ, регистрационный № 34595-07, диапазон частот от 10 кГц до 500 МГц, диапазон измеряемых коэффициентов амплитудной модуляции от 0,1 до 100 %, пределы допускаемой относительной погрешности измерений коэффициентов амплитудной модуляции ±0,3 %;
- установка поверочная для средств измерений девиации частоты РЭЕДЧ-1, регистрационный № 34596-07, диапазон частот 5 МГц, 50 МГц, диапазон измеряемых значений девиации частоты от 0,01 до 1000 кГц, пределы допускаемой относительной погрешности измерения ±0,2 %;
- анализатор цепей векторный N5242A, регистрационный № 37230-08, диапазон частот от 0,01 до 26,6 ГГц, диапазон измерений модуля коэффициента отражения | S11 | и | S22 | от минус 6 до минус 35 дБ, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения | S11 | и | S22 | ±(0,11 - 1,55) дБ в зависимости от частоты.
Анализатор сигналов SPN9003A. Руководство по эксплуатации СФМА.411259.004 РЭ. Анализатор сигналов SPN9026A. Руководство по эксплуатации СФМА.411259.005 РЭ.
Нормативные и технические документы, устанавливающие требования к анализаторам сигналов 8РШ003А, 8РШ026А
1 ГОСТ Р 8.129-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений
2 ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.
3 ГОСТ Р 8.607-2004 Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений девиации частоты.
4 ГОСТ Р 8.717-2010 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний.
5 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
6 Анализатор сигналов SPN9003A. Технические условия СФМА.411259.004 ТУ.
7 Анализатор сигналов SPN9026A. Технические условия СФМА.411259.005 ТУ.
