| Номер в госреестре | 64471-16 |
| Наименование СИ | Счетчики электрической энергии трехфазные электронные многофункциональные |
| Обозначение типа СИ | ГАММА 3С |
| Изготовитель | АО "Государственный Рязанский приборный завод" (ГРПЗ), г. Рязань |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные электронные многофункциональные ГАММА 3С (далее - счетчики) предназначены для измерения и учета активной и реактивной энергии в 3-х и 4-х проводных цепях переменного тока промышленной частоты. Счетчики ведут два независимых профиля мощности, суточный и месячный архивы, измеряют параметры трехфазной сети (ток, напряжение, активную, реактивную и полную мощность по каждой фазе, частоту сети) и параметры качества электроэнергии.
Счетчики электрической энергии трехфазные электронные многофункциональные ГАММА 3С построены на базе цифрового сигнального процессора (DSP) со встроенным аналого-цифровым преобразователем. Принцип действия DSP основан на преобразовании сигналов, поступающих на его входы от датчиков тока и напряжения в цифровой код. В качестве датчиков тока используются токовые трансформаторы, а в качестве датчиков напряжения - резистивные делители, включенные в параллельные цепи счетчиков. Аналоговые сигналы от датчиков тока и напряжения поступают на 6 аналого-цифровых преобразователей. DSP по выборкам мгновенных значений производит вычисление и накопление активной, реактивной и полной энергии, а также среднеквадратических значений напряжений и токов. Измерение реактивной энергии производится методом сдвига цифровых значений тока на 90° и умножением их на соответствующие значения напряжений. Полная энергия измеряется умножением действующих значений тока на действующие значения напряжений. Измерение, вычисление и накопление производятся по каждой фазе отдельно. Вычисление прошедшей активной и реактивной энергий производится алгебраическим суммированием соответствующих однофазных значений. На основе суммарных данных DSP формирует импульсы телеметрии по двум каналам. Эти импульсы подаются на входы управляющего микроконтроллера, который в зависимости от направления передачи энергии и режима работы направляет на испытательные выходы счетчика. Также управляющий контроллер 1 раз в секунду считывает накопленные в DSP значения активной и реактивной энергий и один раз за период сетевого напряжения считывает действующие значения напряжений и токов, частоту входного напряжения, межфазные углы, коэффициент мощности. По считанным значениям активной, реактивной и полной энергий управляющий микроконтроллер рассчитывает среднюю за последнюю секунду мощность. Все эти величины могут быть считаны в реальном времени, по интерфейсу или выведены на индикатор.
В зависимости от рабочего напряжения выпускаются следующие варианты счетчиков: ГАММА 3С/1 - счетчики на номинальное напряжение 3 x 57,7/100 В;
ГАММА 3С/2 - счетчики на номинальное напряжение 3 x (120-230)/(208-400) В.
Данные счетчики могут использоваться на подключениях с номинальными фазными напряжениями в диапазоне от 120 В до 230 В.
Счетчики обоих вариантов могут работать как в трехпроводных, так и в четырехпроводных цепях переменного тока.
Структура условного обозначения счетчика показана на рисунке 1.
В зависимости от видов измеряемой энергии выпускаются следующие варианты счетчиков:
однонаправленные счетчики учитывают активную энергию по модулю и реактивную в квадранте Q1;
двунаправленные счетчики учитывают активную энергию прямого и обратного направления и реактивную энергию в квадрантах Q1, Q2, Q3, Q4;
комбинированные счетчики учитывают активную энергию по модулю и реактивную энергию в квадрантах Q1 и Q4.
В зависимости от класса точности измерения активной энергии выпускаются следующие варианты счетчиков: с классом точности 0,2S; с классом точности 0,5 S; с классом точности 1.
В зависимости от класса точности измерения реактивной энергии выпускаются следующие варианты счетчиков: с классом точности 0,5; с классом точности 1; с классом точности 2.
В зависимости от наличия встроенных цифровых интерфейсов выпускаются следующие варианты счетчиков:
с одним или двумя интерфейсами RS-485; с GSM-модемом; с PLC-модемом; с RF-модемом (радиомодемом).
Может использоваться комбинация интерфейсов, например, RS-485 и RF-модемом. Все счетчики оснащены оптическим интерфейсом по ГОСТ Р МЭК 61107-2001.
Счетчики могут иметь вход резервного питания.
Возможность ограничения потребления электроэнергии реализована счетчиками в следующих вариантах:
без возможности отключения потребителя;
отключение потребителя с помощью реле, встроенного в счетчик; с выходом управления внешним реле отключения.
Учет активной и реактивной энергии обеспечивается по четырем тарифам, восьми тарифным зонам, различным для рабочих, субботних, воскресных и праздничных дней, двенадцати сезонам. Имеется календарь праздничных и перенесенных дней. Дискретное значение тарифной зоны составляет 30 минут. Переключение тарифов производится внутренними часами реального времени. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Часы реального времени имеют термокомпенсацию времязадающего элемента.
В счетчике имеется энергонезависимая память, в которой хранятся данные по активной и реактивной энергии, а также различные журналы работы счетчика. Состав базы данных счетчиков с вариантами исполнений «И2» и «И3» показан в таблице 1.
Таблица 1 - Состав базы данных счетчиков с вариантами исполнений «И2» и «И3»_
| Наименование параметра | Вариант исполнения «И2» | Вариант исполнения «И3» |
| 1 | 2 | 3 |
| Журнал параметров сети (действующие значения напряжений и токов, активных, реактивных и полных мощностей, частота сети и температура) с интервалом автоматического защелкивания 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60, 120 или 240 минут | + | + |
| Профиль активной (реактивной) мощности с программируемым временем интегрирования (1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 или 60 минут)* | + | + |
| Профиль активной (реактивной) мощности с 30-минутным интервалом интегрирования* | + | + |
| Данные по активной (реактивной) энергии на начало месяца | + | + |
| Потребленная активная (реактивная) энергия за месяц | + | + |
| 30-минутные максимумы активной (реактивной) мощности | + | + |
| 30-минутные максимумы активной (реактивной) мощности в часы максимальной загрузки энергосистемы | + | + |
| Зафиксированные показания активной (реактивной) энергии раздельно по тарифам на начало суток | + | + |
| 1 | 2 | 3 |
| Журнал параметров качества электрической энергии | 16 типов за- | 22 типа за- |
| писей | писей | |
| Примечание - * профили мощности хранятся с разрешением 0,01 Вт (вар) вместе со статусом профиля (наличие следующих событий во время накопления конкретного профиля или «среза»): | ||
| был перевод часов вперед; | ||
| был перевод часов назад; | ||
| текущий сезон - зима; | ||
| наличие данных; | ||
| было изменено время интегрирования (для «срезов» с переменным временем интегрирова- | ||
| ния); | ||
| было выключение питания; | ||
| была перезагрузка; | ||
| неполный срез. | ||
Счетчики формируют события, перечисленные в таблице 2. Событие характеризуется временем начала, временем окончания, характеристикой события.
Таблица 2 - Перечень событий, для вариантов исполнений «И2» и «И3»_
| Наименование события | Вариант исполнения «И2» | Вариант исполнения «И3» |
| 1 | 2 | 3 |
| Включение/выключение питания | + | + |
| Смена даты/времени | + | + |
| Коррекция времени | + | + |
| Переход на летнее/зимнее время | + | + |
| Смена тарифного расписания | + | + |
| Перезагрузка счетчика | + | + |
| Вскрытие счетчика | + | + |
| Самодиагностика успешно | + | + |
| Самодиагностика неуспешно | + | + |
| Попытка несанкционированного доступа | + | + |
| Наличие тока фазы А при отсутствии напряжения | + | + |
| Наличие тока фазы В при отсутствии напряжения | + | + |
| Наличие тока фазы С при отсутствии напряжения | + | + |
| Программирование счетчика | + | + |
| Обнуление профилей мощности | - | + |
| Отключение потребителя | - | + |
| Повышение тока фазы А выше верхней уставки НДЗ | - | + |
| Повышение тока фазы А выше верхней уставки ПДЗ | - | + |
| Повышение тока фазы В выше верхней уставки НДЗ | - | + |
| Повышение тока фазы В выше верхней уставки ПДЗ | - | + |
| Повышение тока фазы С выше верхней уставки НДЗ | - | + |
| Повышение тока фазы С выше верхней уставки ПДЗ | - | + |
| Повышение мощности фазы А выше верхней уставки НДЗ | - | + |
| Повышение мощности фазы А выше верхней уставки ПДЗ | - | + |
| Повышение мощности фазы В выше верхней уставки НДЗ | - | + |
| Повышение мощности фазы В выше верхней уставки ПДЗ | - | + |
| Повышение мощности фазы С выше верхней уставки НДЗ | - | + |
| 1 | 2 | 3 |
| Повышение мощности фазы С выше верхней уставки ПДЗ | - | + |
| Воздействие магнитного поля | - | + |
| Примечания: ПДЗ - предельно допустимое значение; НДЗ - нормально допустимое значение. |
Счетчики ведут журнал контроля качества сети по параметрам, перечисленным в таблице 3. Каждая запись журнала содержит время начала выхода параметра за уставку, время окончания и величину контролируемого параметра.
Таблица 3 - Перечень записей журнала событий, для вариантов исполнений «И2» и «И3»
| Наименование параметра | Вариант исполнения «И2» | Вариант исполнения «И3» |
| Снижение напряжения в фазе А ниже нижней уставки НДЗ | + | + |
| Снижение напряжения в фазе А ниже нижней уставки ПДЗ | + | + |
| Снижение напряжения в фазе В ниже нижней уставки НДЗ | + | + |
| Снижение напряжения в фазе В ниже нижней уставки ПДЗ | + | + |
| Снижение напряжения в фазе С ниже нижней уставки НДЗ | + | + |
| Снижение напряжения в фазе С ниже нижней уставки ПДЗ | + | + |
| Снижение частоты сети ниже нижней уставки НДЗ | + | + |
| Снижение частоты сети ниже нижней уставки ПДЗ | + | + |
| Повышение напряжения в фазе А выше верхней уставки НДЗ | + | + |
| Повышение напряжения в фазе А выше верхней уставки ПДЗ | + | + |
| Повышение напряжения в фазе В выше верхней уставки НДЗ | + | + |
| Повышение напряжения в фазе В выше верхней уставки ПДЗ | + | + |
| Повышение напряжения в фазе С выше верхней уставки НДЗ | + | + |
| Повышение напряжения в фазе С выше верхней уставки ПДЗ | + | + |
| Повышение частоты сети выше верхней уставки НДЗ | + | + |
| Повышение частоты сети выше верхней уставки ПДЗ | + | + |
| Провал напряжения фазы А | - | + |
| Провал напряжения фазы В | - | + |
| Провал напряжения фазы С | - | + |
| Перенапряжение фазы A | - | + |
| Перенапряжение фазы В | - | + |
| Перенапряжение фазы С | - | + |
Счетчики имеют модификацию с возможностью отключения потребителя. Отключение потребителя производится по 4 критериям:
по непосредственной команде по одному из цифровых интерфейсов;
по превышению установленной энергии (по каждому тарифу возможно установить свой порог);
по превышению установленной мощности (по каждому тарифу возможно установить свой порог) потребитель отключается на одну минуту;
по превышению входного напряжения до возвращения напряжения к нормальным значениям.
Счетчики имеют модификацию с входом резервного питания. Данный вход гальванически изолирован от входных параллельных цепей счетчика и имеет номинальное напряжение 230 В. При отсутствии фазных напряжений и при наличии напряжения на входе резервного питания счетчик продолжает нормально функционировать.
Для отображения измеренных величин в счетчике имеется жидкокристаллический индикатор (далее - ЖКИ).
Выбор отображаемой информации на ЖКИ осуществляется при помощи кнопок или автоматически, по кольцу, через заданное пользователем время. Перечень индицируемых параметров приведен в таблице 4.
Таблица 4 - Перечень индицируемых параметров, для вариантов исполнений «И2» и «И3»
| Наименование параметра | Вариант исполнения «И2» | Вариант исполнения «И3» |
| Энергия (А+, А-, Q1, Q2, Q3, Q4) всего и по тарифам | + | + |
| Активная (реактивная) мощность со знаком всего и пофазно | + | + |
| Полная мощность всего и пофазно | + | + |
| коэффициент мощности всего и пофазно | + | + |
| Ток пофазно | + | + |
| Напряжение пофазно | + | + |
| Текущее время | + | + |
| Текущая дата | + | + |
| Тест ЖКИ | + | + |
| Дата вскрытия крышки клеммной колодки | - | + |
| Время вскрытия крышки клеммной колодки | - | + |
| Дата последнего перепрограммирования | - | + |
| Коэффициент коррекции часов | + | + |
| Результат самодиагностики | + | + |
| Счетчики позволяют считывать по любому своему интерс | ейсу данные, приведенные | |
в руководстве по эксплуатации в разделе «Функциональные возможности», а также обеспечивают возможность дистанционного управления функциями, программирования (перепрограммирования) режимов и параметров, не влияющими на точность измерений. Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода-изготовителя «Конфигуратор ГАММА.ехе» или с применением программного обеспечения сторонних производителей.
Доступ к параметрам и данным со стороны интерфейсов связи, программирование и управление нагрузкой защищены паролями (два уровня доступа). Метрологические коэффициенты и заводские параметры могут изменяться только при снятии крышки счетчика и с применением специализированных аппаратных и программных средств.
Конструкция счетчиков предусматривает возможность пломбирования корпуса счетчика навесными пломбами после его поверки, а также отдельное пломбирование крышки клеммной колодки представителем энергосбытовой организации для предотвращения несанкционированных вмешательств в схемы включений приборов. Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике. Также имеются две электронные пломбы вскрытия счетчика и крышки клеммной колодки. На рисунке 2 представлена фотография общего вида счетчика с указанием места пломбирования со снятой крышкой клеммной колодки. На рисунке 3 представлена фотография общего вида счетчика с установленной крышкой клеммной колодки.
В счетчике установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции. При обнаружении воздействия магнитного поля повышенной индукции в журнале событий делается запись времени начала/окончания воздействия.
>•

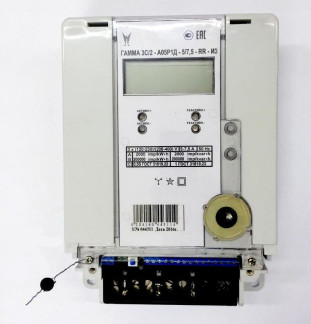

ГАММА ЗС/2 • А05Р1Д - 5/7,5 - RR - ИЗ
L
&
САКШЙМ.
#
| 3 х < 120-230М 208-400> V 15-7.5 А I 50 Hz | ||
| А В | 2000 Imp/kW’h 200000 inip/kW*h | 2000 lmp/kvar*h 200000 4mp/kvar*h |
| CI | 0,5S rodY 3181» 2^ | J Wdf Jftli.2i |
©
J
Пломба поверителя
Пломба эксплуатирующей организации
Рисунок 3
В счетчиках все измерения и первичные вычисления выполняет специализированный цифровой сигнальный процессор (DSP) с фиксированной программой. Управление DSP осуществляет микроконтроллер, который также обслуживает индикатор, интерфейсы и энергонезависимую память. Калибровочные коэффициенты, рассчитанные при метрологической настройке счетчика, включаются в тело программы микроконтроллера. Программное обеспечение, установленное в счетчике не имеет разделения на метрологически значимую и незначимую части. Вся программа представляет собой метрологически значимую часть программного обеспечения. После процедуры калибровки счетчика и расчета таблицы термокоррекции встроенных часов формируется соответствующие два блока коэффициентов. После этого рассчитанные данные передаются в настраиваемый счетчик с помощью специальной команды протокола обмена. Данная команда доступна только при открытой крышке счетчика. То есть после окончательной сборки счетчика - установки на него штатной крышки данная команда блокируется. После получения данной команды программное обеспечение счетчика записывает полученные таблицы в специально отведенную область программного обеспечения, а также рассчитываются два байта, входящие в эту часть и служащие для выравнивания циклической контрольной суммы до нуля.
При включении питания и один раз в сутки счетчик проводит самодиагностику. На индикаторе счетчика последовательно отображаются номер версии программного обеспечения и результат расчета циклической контрольной суммы (CRC16) всей области программного обеспечения. Если CRC16 не равна нулю, то формируется код ошибки, сохраняемый в журнале событий счетчика “самодиагностика неуспешна”. Последние результаты самодиагностики счетчика можно просмотреть с помощью программы «Конфигуратор ГАММА.ехе» в разделе “Журнал событий - самодиагностика неуспешна”.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения (в дальнейшем ПО), установленного в счетчиках приведены в таблице 5.
Таблица 5 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | g3c-XX.obj | g3co-XX.obj |
| Номер версии ПО | 02.XX.YY | |
| Цифровой идентификатор ПО | 0000 | |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 | |
| Наименование ПО | GAMMA 3С | GAMMA 3С-О |
| Примечание - номер версии ПО состоит из 3 полей: 02 - код изделия Г АММА 3С; XX - модификация изделия; YY - версия ПО. | ||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики представлены в таблице 6. Таблица 6 - Основные метрологические и технические характеристики_
| Наименование параметра | Значение | |
| 1 | 2 | |
| Номинальные фазные/межфазные напряжения, В | 3 х 57,7/100 | 3 х (120-230)/(208-400) |
| Класс точности при измерении активной энергии: ГОСТ 31819.22-2012 ГОСТ 31819.221-2012 | 0,2S; 0,5S 1 | |
| Класс точности при измерении реактивной энергии: ГОСТ 31819.23-2012 УКША.422863.002ТУ | 1; 2 0,5* | |
| Номинальная частота, Гц | 50 | |
| Базовый (1баз) или номинальный (1ном) ток, А** | 1; 5 | 5; 10 |
| Максимальный (1макс) ток, А | 1,5; 7,5; 10 | 7,5; 10; 60; 80; 100 |
| 1 | 2 | |
| Номинальные (Ином) фазные/межфазные напряже- | 3 x 57,7/100 | 3 x (120-230)/(208- |
| ния, В | 400) | |
| Передаточное число телеметрического/поверочного выхода, имп./(кВт-ч) (имп./(квар-ч)) | ||
| Iмакс=1,5 А | 50000/5000000 | - |
| Iмакс=7,5 А; 10 А | 10000/1000000 | 2000/200000 |
| Шакс=60 А | - | 400/40000 |
| Шакс=80 А; 100 А | - | 200/20000 |
| Стартовый ток при измерении активной энергии для классов точности, А | ||
| 0,2S | 0,00Пном | |
| 0,5S | 0,00Пном | |
| 1 | 0,002!ном | |
| Стартовый ток при измерении реактивной энергии для классов точности, А | ||
| 0,5 | 0,00Пном | |
| 1 | 0,002!ном | |
| 2 | 0,003!ном | |
| Потребление по каждой цепи: | ||
| тока, В-А, не более | 0,3 | 0,3 |
| напряжения, В-А (Вт), не более | 2,0 (1,8) | 10(2,0) |
| Потребление дополнительных модулей связи, Вт, | ||
| не более | 3,0 | 3,0 |
| Параметры телеметрического выхода: | ||
| напряжение, В | от 5 до 24 | |
| ток, мА | от 10 до 30 | |
| длительность импульса, мс | ||
| в телеметрическом режиме | 100 | |
| в поверочном режиме | 1 | |
| Количество тарифов | 4 | |
| Цена одного разряда счетного механизма, имп./(кВт-ч) (имп./(квар-ч)): | ||
| младшего | 10 105 | |
| старшего | ||
| Пределы допускаемой основной погрешности часов | ||
| в нормальных условиях, с/сут | ±0,5 | |
| Пределы допускаемой погрешности часов в диапа- | ||
| зоне рабочих температур, с/сут | ±3,0 | |
| Пределы допускаемой основной погрешности часов | ||
| при отсутствии питания, с/сут | ±6,0 | |
| Скорость обмена по интерфейсам: бит/с | ||
| оптопорт | от 600 до 38400 | |
| RS485, PLC, RF, GSM-модем | от 600 до 9600 | |
| Период интегрирования, мин | 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 | |
| Диапазон измерения тока, А | от 0,Пном до !макс | |
| 1 | 2 | |
| Номинальные (Цном) фазные/межфазные напряжения, В | 3 x 57,7/100 | 3 x (120-230)/(208-400) |
| Диапазон измерения напряжения сети, фазное, В | от 45 до 75 | от 100 до 275 |
| Диапазон измерения частоты сети, Гц | от 40 до 60 | |
| Предельный диапазон фазных напряжений (в любых фазах), В | от 0 до 120 | от 0 до 430 |
| Пределы допускаемой основной относительной погрешности измерения тока, % | ±0,5 | |
| Пределы допускаемой основной относительной погрешности измерения напряжения, % | ±0,5 | |
| Пределы допускаемой основной относительной погрешности измерения частоты питающего напряжения, % | ±1,0 | |
| Диапазон измерений активной, реактивной и полной мощности, Вт (вар, В-А) | от (3 x ином x 0,05!ном) до (3 x Uном x 1макс) | |
| Пределы допускаемой основной относительной погрешности измерения активной мощности, для классов точности, %***: 0,2S 0,5S 1 | при cos9=1 при cos9=0,5 ±0,2 ±0,3 ±0,5 ±0,6 ±1,0 ±1,2 | |
| Пределы допускаемой основной относительной погрешности измерения реактивной мощности для классов точности, %***: 0,5 1,0 2,0 | при БШф =1 при БШф =0,5 ±0,5 ±0,6 ±1,0 ±1,2 ±2,0 ±2,4 | |
| Пределы допускаемой основной относительной погрешности измерения полной мощности для всех классов точности, %*** | ±3,0 | |
| Пределы допускаемой дополнительной погрешности измерения тока, напряжения, частоты в диапазоне температур от -40 до +60 °С, % | ±0,055(t-23), где 5 - пределы допускаемой основной погрешности измеряемой величины, t - температура рабочих условий, °С | |
| Пределы допускаемой дополнительной погрешности измерения активной, реактивной и полной мощности от всех влияющих факторов, которые устанавливаются для измерений электрической энергии в соответствии с указанным классом точности на счетчике | не превышают значений, установленных для соответствующих классов точности при измерении электрической энергии, так как используются одни и те же результаты измерений для энергии и мощности*** | |
| Пределы допускаемой дополнительной погрешности измерения активной, реактивной и полной мощности от дискретности представления результатов измерений, единиц младшего разряда | ±1 | |
| 1 | 2 | |
| Номинальные (Цном) фазные/межфазные напряжения, В | 3 x 57,7/100 | 3 x (120-230)/(208-400) |
| Пределы допускаемой дополнительной погрешности измерения активной, реактивной и полной мощности на интервале интегрирования T^, мин, на котором производилась корректировка времени на величину At, с, рассчитывается по формуле, % | ±At-100/(TW60) | |
| Длительность хранения информации при отключении питания, лет, не менее | 20 | |
| Масса, кг, не более | 1,8 | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 270; 170; 60 | |
| Рабочий диапазон температур, °С | от -40 до +60 | |
| Диапазон температур хранения и транспортировки, °С | от -40 до +70 | |
| Срок службы литиевой батареи, лет, не менее | 16 | |
| Средний срок службы, лет, не менее | 30 | |
| Средняя наработка на отказ, ч, не менее | 160000 | |
| Примечания: * В виду отсутствия класса точности 0,5 в ГОСТ 31819.23-2012, пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 приведены далее. ** Для счетчиков непосредственного включения принимаем значение Казаном. *** Погрешность измерения активной и реактивной мощности относятся к сохраняемым профилям активной и реактивной мощности с интервалом интегрирования измеренных значений электрической энергии от 1 минуты до 60 минут. Погрешность измерения полной мощности относится к измерению полной мощности с интервалом интегрирования 1 секунда. | ||
Для счетчиков класса точности 0,5 пределы допускаемого значения основной погрешности измерения реактивной энергии приведены в таблице 7.
Таблица 7 - Пределы допускаемого значения основной погрешности измерения реактивной энергии для счетчиков класса точности 0,5_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 |
| 0,01 ^омС^^^ом | 1,0 | ±1,0 |
| 0,05 !ном<Ммакс | 1,0 | ±0,5 |
| 0,02!ном<К0,1 !ном | 0,5L; 0,5С | ±1,0 |
| 0,1 !ном<Ммакс | 0,5L; 0,5С | ±0,6 |
| 0,1 !ном<Ммакс | 0,25L; 0,25С | ±1,0 |
Для счетчика класса точности 0,5 пределы допускаемого значения основной погрешности измерения реактивной энергии при наличии тока в одной (любой) из последовательных цепей при отсутствии тока в других последовательных цепях и симметричных напряжениях, приведены в таблице 8.
Таблица 8 - Пределы допускаемого значения основной погрешности измерения реактивной энергии для счетчика класса точности 0,5 при наличии тока в одной (любой) из последовательных цепей при отсутствии тока в других последовательных цепях и симметричных напряжениях_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 |
| 0,051ном<1<1макс | 1,0 | ±0,6 |
| 0,11ном<1<1макс | 0,5L; 0,5С | ±1,0 |
Для счетчиков класса точности 0,5 при измерении реактивной энергии, разность между значением погрешности, выраженной в процентах, при однофазной нагрузке счетчика и значением погрешности, выраженной в процентах, при симметричной многофазной нагрузке, номинальном токе и sin9 равном 1, не превышает ±1,0 %.
Дополнительная погрешность счетчиков класса точности 0,5 при измерении реактивной энергии в нормируемом диапазоне температур, вызванная изменением температуры окружающего воздуха от нормального значения, не более величины (средний температурный коэффициент - %/°К), приведенной в таблице 9.
Таблица 9 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5 в нормируемом диапазоне температур, вызванная изменением температуры окружающего воздуха от нормального значения_
| Значение тока для счетчиков | Коэффициент sin ф | Средний температурный коэффициент, %/К, не более, для счетчиков класса точности 0,5 |
| 0,051ном<1<1макс | 1,0 | 0,03 |
| 0,11ном<1<1макс | 0,5L; 0,5С | 0,05 |
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии при изменении фазного напряжения в пределах:
от 52 В до 64 В, для счетчиков ГАММА 3С/1;
от 108 В до 253 В, для счетчиков ГАММА 3С/2;
приведена в таблице 10.
Таблица 10 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5 при изменении фазного напряжения_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 0,021ном<1<1макс | 1,0 | ±0,2 |
| 0,051ном<1<1макс | 0,5L; 0,5С | ±0,4 |
Для счетчиков класса точности 0,5 при изменении напряжения: в пределах от 46 до 52 В и от 64 до 68 В, для счетчиков ГАММА 3С/1; в пределах от 96 до 108 В и от 253 до 265 В, для счетчиков ГАММА 3С/2;
дополнительная погрешность измерения реактивной энергии не превышает в три раза значений, приведенных в таблице 10.
При измерении реактивной энергии для напряжения: менее 98 В, для счетчиков ГАММА 3С/2; менее 46 В, для счетчиков ГАММА 3С/1;
погрешность счетчика класса точности 0,5 меняется в пределах от плюс 10 % до минус 100 %.
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии при изменении частоты в диапазоне 47 ^ 53 Гц не превышает значений, приведенных в таблице 11.
Таблица 11 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5 при изменении частоты_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 0,021ном<1<1макс | 1,0 | ±0,5 |
| 0,051ном<1<1макс | 0,5L; 0,5С | ±0,5 |
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии, вызванная постоянной составляющей и четными гармониками в цепи переменного тока (только для счетчиков непосредственного включения по току), не превышает значения, приведенного в таблице 12.
Таблица 12 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная постоянной составляющей и четными гармониками в цепи переменного тока_
| Значение тока для счетчиков | Коэффициент мощности | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 0,711макс | 1,0 | ±3,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии, вызванная постоянной магнитной индукцией внешнего происхождения, не превышает значения, приведенного в таблице 13.
Таблица 13 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная постоянной магнитной индукцией внешнего происхождения
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 1ном | 1,0 | ±2,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность при измерении реактивной энергии, вызванная магнитной индукцией внешнего происхождения 0,5 мТл, не превышает значения, приведенного в таблице 14.
Таблица 14 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная магнитной индукцией внешнего происхождения 0,5 мТл_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 1ном | 1,0 | ±1,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность при измерении реактивной энергии, вызванная воздействием радиочастотного электромагнитного поля, не превышает значения, приведенного в таблице 15.
Таблица 15 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная воздействием радиочастотного электромагнитного поля_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| !ном | 1,0 | ±2,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность при измерении реактивной энергии, вызванная воздействием кондуктивных помех, наводимых радиочастотным полем, не превышает значения, приведенного в таблице 16.
Таблица 16 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная воздействием кондуктивных помех, наводимых радиочастотным полем
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| !ном | 1,0 | ±2,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность при измерении реактивной энергии, вызванная воздействием наносекундных импульсных помех, не превышает значения, приведенного в таблице 17.
Таблица 17 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная воздействием наносекундных импульсных помех_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| !ном | 1,0 | ±2,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии, вызванная воздействием колебательных затухающих помех, не превышает значения, приведенного в таблице 18.
Таблица 18 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная воздействием колебательных затухающих помех_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| !ном | 1,0 | ±2,0 |
Для счетчиков класса точности 0,5 дополнительная погрешность измерения реактивной энергии, вызванная функционированием вспомогательных частей, не превышает значения, приведенного в таблице 19.
Таблица 19 - Дополнительная погрешность измерения реактивной энергии для счетчиков класса точности 0,5, вызванная функционированием вспомогательных частей_
| Значение тока для счетчиков | Коэффициент sin ф | Пределы дополнительной погрешности, %, для счетчиков класса точности 0,5 |
| 0,05!ном | 1,0 | ±0,2 |
При измерении реактивной энергии счетчик класса 0,5 включается и продолжает регистрировать показания при номинальном напряжении и токе в каждой фазе 0,00Пном (sin9=1). Относительная погрешность счетчика на этой нагрузке не превышает ±30 %.
наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати, или другим способом, не ухудшающим качество.
В комплект поставки счетчика входят:
счетчик электрической энергии ГАММА 3С (одно из исполнений); паспорт УКША.422863.002-ХХПС, где ХХ - исполнение счетчика; руководство по эксплуатации УКША.422863.002-ХХРЭ, где ХХ - исполнение счетчика*;
методика поверки УКША.422863.002МП*;
программное обеспечение «Конфигуратор ГАММА.ехе» на компакт-диске*; упаковка;
оптопорт ГАММА-USB УКША 063 000 000-05**;
преобразователь интерфейса ГАММА USB/RS-485 УКША.062.100.000**, где * - поставляется по требованию эксплуатирующей организации;
** - поставляется по отдельному договору.
осуществляется по документу УКША.422863.002МП "Счетчики электрической энергии трехфазные электронные многофункциональные ГАММА 3С. Методика поверки", утвержденному ФГУП «ВНИИМС» в апреле 2016 г.
Перечень основного оборудования, необходимого для поверки:
установка для поверки счетчиков электрической энергии MTE, госреестр РФ № 17750-08 или аналогичная;
частотомер Ч3-84/1, госреестр РФ № 26596-04 или аналогичный; секундомер С0Спр-2б-2-0000, госреестр РФ № 2231-72 или аналогичный.
Знак поверки наносится на счетчик и в паспорт.
Методика измерений на счетчики электрической энергии трехфазные электронные многофункциональные ГАММА 3С приведена в руководстве по эксплуатации УКША.422863.002-ХХРЭ, где ХХ - исполнение счетчика.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным электронным многофункциональным ГАММА 3С
1 ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2 ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3 ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5 S».
4 ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
5 ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
6 УКША.422863.002ТУ «Счетчики электрической энергии трехфазные электронные многофункциональные ГАММА 3С. Технические условия».
| Зарегистрировано поверок | 790 |
| Поверителей | 5 |
| Актуальность данных | 22.11.2024 |
