Изделия ПС-161 ТСЮИ.461531.014, 64475-16

Изделия ПС-161 ТСЮИ.461531.014 (далее по тексту - изделия) предназначены для измерений координат, скорости и воспроизведения шкалы времени (ШВ), синхронизированной с национальной шкалой координированного времени UTC(SU) или шкалой всемирного времени UTC(USNO) по радиосигналам глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	64475-16
Наименование СИ	Изделия
Обозначение типа СИ	ПС-161 ТСЮИ.461531.014
Изготовитель	Акционерное общество «Северо-Западный региональный центр Концерна ВКО «Алмаз-Антей - Обуховский завод» (АО «Обуховский завод»), г. Санкт-Петербург
Год регистрации	2016
Срок свидетельства	29.06.2026
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия изделий основан на измерениях текущих навигационных параметров путем параллельного приема и обработки 16-ю измерительными каналами сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 (CT-код) и GPS на частоте L1 (C/A-код) и подстройки внутренней ШВ к сигналам высокостабильной ШВ ГНСС ГЛОНАСС или GPS.

Конструктивно изделие состоит из приемника синхронизирующего ПС-161.1 ТСЮИ.468157.060 (ПС), блока антенного ТСЮИ.464659.036 (БА), усилителя магистрального ТСЮИ.468834.006 (УМ) и приспособления монтажного РТКП.686172.001-01 (ПМ). ПС и УМ выполнены в металлических корпусах, БА закрыт радиопрозрачным обтекателем.

ПС обеспечивает поиск и слежение за радиосигналами навигационных космических аппаратов (НКА), измерение радионавигационных параметров и декодирование принятой служебной информации. БА и УМ обеспечивают прием, фильтрацию и усиление радиосигналов НКА с дальнейшей обработкой в ПС.

Изделия могут работать в трех режимах: «Навигация на стоянке», «Время на твердой точке», «Навигация в движении». В режиме «Навигация на стоянке» изделия осуществляют измерения координат и текущего времени. В режиме «Время на твердой точке» изделия осуществляют только измерения текущего времени. В режиме «Навигация в движении» изделия осуществляют измерения координат, скорости и текущего времени.

Изделия обеспечивают обмен информацией с внешними устройствами по последовательному интерфейсу передачи данных RS-232C.

Внешний вид изделий приведен на рисунке 1.

Место нанесения наклейки «Знак утверждения типа» и схема пломбировки изделий от несанкционированного доступа приведена на рисунке 2.

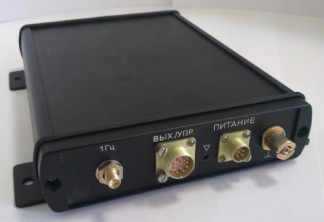

Блок антенный Усилитель магистральный Приемник синхронизирующий

ТСЮИ.464659.036 ТСЮИ.468834.006 ПС-161.1 ТСЮИ.468157.060

Рисунок 1 - Внешний вид изделий ПС-161 ТСЮИ.461531.014

♦ - Место нанесения наклейки «Знак утверждения типа» -Места пломбировки от несанкционированного доступа

Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки

Технические характеристики

Метрологические и технические характеристики изделий приведены в таблице 2. Таблица 2

Наименование характеристики	Значение характеристики
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) измерений координат, м: - при работе по радиосигналам ГНСС ГЛОНАСС в плане, не более	15
по высоте	± 25
- при работе по радиосигналам ГНСС GPS в плане, не более	11
по высоте	± 16
- при работе по радиосигналам ГНСС ГЛОНАСС и GPS в плане, не более	10
по высоте	± 15
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) измерений скорости, м/с: - в плане	± 0,05
- по высоте	± 0,08
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навига-

Наименование характеристики	Значение характеристики
ция на стоянке», нс: - при работе по радиосигналам ГНСС ГЛОНАСС - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 75 ± 55
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация на стоянке», нс: - при работе по радиосигналам ГНСС GPS - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 65 ± 55
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Время на твердой точке», нс: - при работе по радиосигналам ГНСС ГЛОНАСС - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 60 ± 50
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Время на твердой точке», нс: - при работе по радиосигналам ГНСС GPS - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 50 ± 50
Границы допускаемой абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(SU) в режиме «Навигация в движении», нс: - при работе по радиосигналам ГНСС ГЛОНАСС - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 160 ± 140
Границы абсолютной погрешности (по уровню вероятности 0,95) синхронизации формируемой ШВ с ШВ UTC(USNO) в режиме «Навигация в движении», нс: - при работе по радиосигналам ГНСС GPS - при работе по радиосигналам ГНСС ГЛОНАСС/GPS	± 140 ± 140
Напряжение питания от источника постоянного тока, В	от 9 до 36
Потребляемая мощность, Вт, не более	4
Масса составных частей изделия, кг, не более: - ПС - БА - УМ - ПМ	1 0,44 0,17 2
Габаритные размеры, мм, не более: - ПС (длина х ширина х высота) - БА (диаметр х высота) - УМ (диаметр х высота) - ПМ (диаметр х высота)	213х166х37,5 105х180,5 34х133 129х818,5
Рабочие условия эксплуатации: - температура окружающего воздуха, °С: ПС БА, УМ	от минус 40 до 50 от минус 50 до 70

относительная влажность при температуре воздуха 3 5 °С, % пониженное атмосферное давление, кПа (мм рт.ст.), не менее

Примечания:

1 Погрешности измерения координат и скорости обеспечиваются при приеме радиосигналов не менее 4 НКА при работе по одной из ГНСС и не менее 5 НКА при работе по сигналам ГНСС ГЛОНАСС и GPS при значении геометрического фактора (GDOP) рабочего созвездия НКА не более 3 при работе по одной из ГНСС и не более 3,5 при работе по сигналам ГНСС ГЛОНАСС и GPS.

2 Погрешности синхронизации формируемой ШВ с ШВ UTC(SU) или UTC(USNO) для всех приведенных режимов обеспечиваются при приеме радиосигналов не менее 4 НКА (с GDOP<3) при работе по одной из ГНСС и не менее 5 НКА (с GDOP<3,5) при работе по сигналам ГНСС ГЛОНАСС и GPS, при известных координатах с погрешностью не более

1,5 м по каждой координате в режиме «Время на твердой точке», при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS) и UTC(SU) (UTC(USNO)) значению, передаваемому НКА в составе служебной информации

Знак утверждения типа

наносится на приемник синхронизирующий в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят: изделие ПС-161 ТСЮИ.461531.014, кабель ТСЮИ.685661.088, комплект эксплуатационной документации, методика поверки.

Поверка

осуществляется в соответствии с документом 84-15-03 МП «Инструкция. Изделия ПС-161 ТСЮИ.461531.014. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 11.04.2016 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска по-верительного клейма.

Основное средство поверки:

- комплекс навигационный метрологический специального назначения КПА НАП, рег. № 49312-12 (среднее квадратическое отклонение случайной составляющей погрешности формирования беззапросной дальности до НКА ГЛОНАСС и GPS 0,1 м, среднее квадратическое отклонение случайной составляющей погрешности формирования скорости изменения беззапросной дальности до НКА ГЛОНАСС и GPS 0,001 м/с, пределы допускаемой абсолютной аппаратурной погрешности (по уровню вероятности 0,997) синхронизации внутренней ШВ к шкале координированного времени UTC (SU) ± 50 нс).
