Номер в госреестре | 64479-16 |
Наименование СИ | Система автоматизированная измерительная АИИС и АСУТП стенда |
Обозначение типа СИ | Ц-16ВК |
Изготовитель | ООО "VXI-Системы", г.Москва |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК (далее - система) предназначена для автоматизированных измерений силы и напряжения постоянного тока, сопротивления постоянному току, частоты периодических сигналов.
Конструктивно система представляет собой стойки электронные СЭ78 и СЭ79, которые содержат блоки электронные БЭ145, БЭ146, БЭ147, БЭ148, БЭ149, БЭ150 и БЭ151, состоящие из LXI-крейтов Ме2аБОХ-4М LXI и установленных в них мезонинов; ПЭВМ; консоль оператора (монитор, клавиатура, манипулятор); блок БУ104М; источник бесперебойного питания; коммутатор Ethernet; источник постоянного напряжения; коммутационная панель для подключения объекта контроля и LXI-контроллер пульта. Система представляет собой автоматизированную систему сбора, регистрации и отображения в реальном времени измерительной информации на базе устройств стандарта LXI, а также управления исполнительными устройствами по заданному алгоритму.
Функционально система выполнена по модульному принципу на основе стандарта LXI и включает в себя измерительные каналы (ИК):
- ИК силы постоянного тока;
- ИК сопротивления постоянному току;
- ИК частоты периодических сигналов;
- ИК напряжения постоянного тока;
- ИК напряжения постоянного тока с выходов вибропреобразователей;
- ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и деформаций.
ИК силы постоянного тока ИК силы постоянного тока реализованы измерителями мгновенных значений силы тока МТД32. Принцип действия ИК основан на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке с известным сопротивлением при прохождении тока, и вычислении значения силы тока по известной зависимости.
ИК сопротивления постоянному току ИК сопротивления постоянному току реализованы измерителями сопротивления постоянному току МТ16-4Л.
Принцип действия ИК основан на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости.
ИК частоты периодических сигналов
ИК частоты периодических сигналов реализованы измерителями частоты периодических сигналов МНЧ4.
Принцип действия ИК основан на аналогово-цифровом преобразовании сигналов напряжения произвольной формы и измерении частоты с применением быстрого преобразования Фурье.
ИК напряжения постоянного тока
ИК напряжения постоянного тока реализованы термостанциями ВТ-96.
Принцип действия ИК основан на усилении и аналогово-цифровом преобразовании входного напряжения постоянного тока.
ИК напряжения постоянного тока с выходов вибропреобразователей ИК напряжения постоянного тока с выходов вибропреобразователей реализованы измерителями мгновенных значений напряжений МДН8И.
Принцип действия ИК основан на согласовании, усилении и аналогово-цифровом преобразовании напряжения постоянного тока с выходов вибропреобразователей.
ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и деформаций ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и деформаций реализованы модулями МТМ8.
Принцип действия ИК основан на согласовании, усилении и аналогово-цифровом преобразовании напряжения постоянного тока с выходов датчиков соответствующих величин.
По условиям эксплуатации система относится к группе 2 по ГОСТ 22261-94 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 35 °С и относительной влажностью воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих химически активных сред.

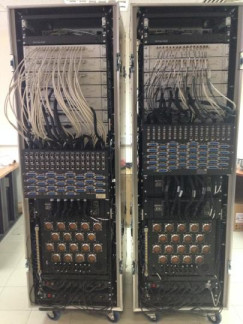

Внешний вид системы с указанием места нанесения знака утверждения типа и знака поверки приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде опломбирования LXI-крейтов Ме2аБОХ-4М LXI этикеткой с клеймом ОТК, закрепленной клеем на верхней панели MezaBOX-4М LXI поверх головки одного из винтов крепления панели к корпусу крейта и сверху закрытой прозрачной липкой лентой, обеспечивающей контроль целостности этикетки с клеймом (рисунок 2).
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание из модулей измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Povcalc.dll |
Номер версии ПО (идентификационный код) | 1.0 |
Цифровой идентификатор ПО | 957294D4 |
Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики_
Наименование характеристики | Значение |
ИК силы постоянного тока | |
Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений (к ВП)) погрешности измерений силы постоянного тока, % | ±0,1 |
Количество ИК, шт. | 544 |
ИК сопротивления постоянному току | |
Диапазон измерений сопротивления постоянному току, Ом | От 25 до 250 |
Пределы допускаемой приведенной (к ВП) погрешности измерений сопротивления постоянному току, % | ±0,1 |
Количество ИК, шт. | 32 |
ИК частоты периодических сигналов | |
Диапазон измерений частоты периодических сигналов с пиковым напряжением в диапазоне от 100 мВ до 10 В, Гц | от 200 до 10000 |
Пределы допускаемой приведенной (к ВП) погрешности измерений частоты, % | ±0,001 |
Количество ИК, шт. | 20 |
ИК напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, мВ | от минус 80 до 80 |
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,1 |
Количество ИК, шт. | 288 |
ИК напряжения постоянного тока с выходов вибропреобразователей | |
Диапазон измерений напряжения постоянного тока, В | от минус 10 до 10 |
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,1 |
Количество ИК, шт. | 40 |
ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и деформаций | |
Диапазон измерений напряжения постоянного тока, В | от минус 50 до 50 |
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,1 |
Количество ИК, шт. | 56 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Сопротивление защитного заземления, Ом, не более | 0,1 |
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±2 |
Максимальная потребляемая мощность, В А, не более | 1500 |
Габаритные размеры стоек СЭ78 и СЭ79, мм, не более: - ширина - высота - длина | 590 1763 944 |
Масса стоек СЭ78 и СЭ79, кг, не более | 300 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт. ст.) | от 5 до 35 от 45 до 80 от 86 до 107 (от 645 до 795) |
наносится на лицевую панель стойки электронной СЭ78 в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Наименование | Обозначение | Кол. |
Стойка электронная СЭ78: | ФТКС.411187.087 | 1 |
Стойка | ФТКС.301422.083 | 1 |
БЭ145: | ФТКС.411259.159 | 1 |
МДС32 | ФТКС.468266.009 | 2 |
MezaBOX-4M LXI | ФТКС.469133.013 | 1 |
БЭ147: | ФТКС.411259.161 | 1 |
Измеритель сопротивления постоянному току МТ16-4Л | ФТКС.468266.026 | 2 |
Измеритель частоты сигналов МНЧ4 | ФТКС.468266.029 | 1 |
Измеритель мгновенных значений силы тока МТД32 | ФТКС.468266.030 | 1 |
MezaBOX-4M LXI | ФТКС.469133.013 | 1 |
БЭ148: | ФТКС.411259.162 | 2 |
Измеритель мгновенных значений силы тока МТД32 | ФТКС.468266.030 | 8 |
MezaBOX-4M LXI | ФТКС.469133.013 | 2 |
БЭ150: | ФТКС.411259.164 | 2 |
Измеритель мгновенных значений напряжения МДН8И | ФТКС.468266.057 | 4 |
MezaBOX-4M LXI | ФТКС.469133.013 | 2 |
БЭ151: | ФТКС.411259.165 | 1 |
Мезонин тензометрический МТМ8 | ФТКС.468266.054 | 1 |
Измеритель мгновенных значений напряжения МДН8И | ФТКС.468266.057 | 1 |
MezaBOX-4M LXI | ФТКС.469133.013 | 1 |
Термостанция ВТ-96 | ФТКС.411711.002 | |
БУ104М | ФТКС.411711.004 | 1 |
Кабель | ФТКС.685621.060-03 | 1 |
Кабель | ФТКС.685621.060-06 | 1 |
Кабель ПИТ-БУ104 | ФТКС.685621.241-02 | 4 |
Кабель | ФТКС.685621.440-07 | 2 |
Кабель | ФТКС.685621.440-08 | 2 |
Кабель | ФТКС.685621.440-09 | 3 |
Кабель | ФТКС.685621.440-10 | 1 |
Кабель | ФТКС.685621.440-11 | 1 |
Кабель | ФТКС.685621.440-19 | 1 |
Панель питания | ФТКС.687282.010 | 1 |
КП-СЭ78 | ФТКС.687287.152 | 1 |
Блок розеток стоечный на 8 розеток | 2 | |
Кабель питания | 3 | |
Кабель Patch Cord 1 м | 11 | |
Кабель Patch Cord 2 м | 1 | |
Коммутатор Ethernet HP 1410-24G | 1 | |
Консоль оператора AMK701-19UB | 1 | |
Модуль вентиляторный | 1 | |
ЭВМ iROBO-2000-43i5 | 1 | |
LXI Источник питания Agilent N5745A | 1 | |
Стойка электронная СЭ79: | ФТКС.411187.088 | 1 |
Стойка | ФТКС.301422.084 | 1 |
Наименование | Обозначение | Кол. |
БЭ146: | ФТКС.411259.160 | 1 |
МДС32 | ФТКС.468266.009 | 4 |
MezaBOX-4M LXI | ФТКС.469133.013 | 1 |
БЭ148: | ФТКС.411259.162 | 2 |
Измеритель мгновенных значений силы тока МТД32 | ФТКС.468266.030 | 8 |
MezaBOX-4M LXI | ФТКС.469133.013 | 2 |
БЭ149: | ФТКС.411259.163 | 1 |
Измеритель частоты сигналов МНЧ4 | ФТКС.468266.029 | 4 |
MezaBOX-4M LXI | ФТКС.469133.013 | 1 |
БЭ152: | ФТКС.411259.166 | 3 |
Мезонин тензометрический МТМ8 | ФТКС.468266.054 | 6 |
MezaBOX-4M LXI | ФТКС.469133.013 | 3 |
Измеритель ТЭДС термопар Термостанция ВТ-96 | ФТКС.411711.002 | 1 |
БУ104М | ФТКС.411711.004 | 1 |
Кабель | ФТКС.685621.060-03 | 1 |
Кабель | ФТКС.685621.060-06 | 1 |
Кабель ПИТ-БУ104 | ФТКС.685621.241-02 | 4 |
Кабель | ФТКС.685621.440-07 | 2 |
Кабель | ФТКС.685621.440-08 | 2 |
Кабель | ФТКС.685621.440-09 | 3 |
Кабель | ФТКС.685621.440-11 | 1 |
Кабель | ФТКС.685621.440-19 | 1 |
Панель питания | ФТКС.687282.010 | 1 |
КП-СЭ79 | ФТКС.687287.153 | 1 |
Блок розеток стоечный на 8 розеток | 2 | |
Кабель питания | 3 | |
Кабель Patch Cord 1 м | 10 | |
Кабель Patch Cord 2 м | 1 | |
Коммутатор Ethernet HP 1410-24G | 1 | |
Консоль оператора AMK701-19UB | 1 | |
Модуль вентиляторный | 1 | |
ЭВМ iROBO-2000-43i5 | 1 | |
LXI Источник питания Agilent N5745A | 1 | |
LXI контроллер пульта | ФТКС.411711.007 | 1 |
Кабель ПИТ-Ц16 | ФТКС.685621.470 | 2 |
Кабель | ФТКС.685626.405 | 1 |
Кабель | ФТКС.685626.405-01 | 1 |
Кабель | ФТКС.685626.405-02 | 1 |
Кабель | ФТКС.685626.405-03 | 1 |
Кабель | ФТКС.685626.405-04 | 1 |
Кабель | ФТКС.685626.405-05 | 1 |
Кабель | ФТКС.685626.405-06 | 1 |
Кабель | ФТКС.685626.405-07 | 1 |
Кабель | ФТКС.685626.405-08 | 1 |
Кабель | ФТКС.685626.405-09 | 1 |
Кабель | ФТКС.685626.405-10 | 1 |
Кабель | ФТКС.685626.405-11 | 1 |
Кабель | ФТКС.685626.405-12 | 1 |
Наименование | Обозначение | Кол. |
Кабель | ФТКС.685626.405-13 | 1 |
Кабель | ФТКС.685626.405-14 | 1 |
Кабель | ФТКС.685626.405-15 | 1 |
Кабель | ФТКС.685626.405-16 | 1 |
Кабель | ФТКС.685626.405-17 | 1 |
Кабель SMB А-SMB А-1500 | ФТКС.685661.040-01 | 2 |
Кабель BNC-BNC | UNC4.853.355 | 4 |
Кабель питания 1,8 м | 1 | |
Кабель Patch Cord 3 м | 3 | |
Коммутатор Ethernet HP 1410-24G | 1 | |
Провод заземления 5-3000 ГОСТ 18714-81 | 2 | |
Пульт | 1 | |
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК Комплект эксплуатационных документов | 1 | |
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК Комплект ЗИП-О | ФТКС.305656.114 | 1 |
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК. Комплект программного обеспечения | ФТКС.87032-01 | 1 |
осуществляется в соответствии с разделом 13 «Поверка» документа ФТКС.411713.177 РЭ «Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК. Руководство по эксплуатации», утвержденным ООО «КИА» 10 июня 2016 г.
Знак поверки наносится на лицевую панель стойки электронной СЭ78 в виде наклейки.
Основные средства поверки:
- установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой относительной погрешности измерений сопротивления ±(5-20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротивления ±(0,0ГКизм+ 0,003), где Яизм - измеренное значение сопротивления, Ом;
- магазин электрического сопротивления Р4834 (рег. № 11362-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;
- частотомер универсальный CNT 90 (рег. № 41567-09): диапазон измерений частоты от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности измерений частоты в диапазоне от 100 Гц до 10 кГц ±2,7 10-6;
- генератор сигналов специальной формы SFG-2004 (рег № 29967-05): диапазон генерации синусоидального сигнала от 0,1 Гц до 4 МГц, пределы допускаемой относительной погрешности установки частоты ±(2 • 10-5);
- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ±0,0008 %.
ФТКС.411713.177 РЭ. «Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной АИИС и АСУТП стенда Ц-16ВК
1 ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин.
Общие технические условия».
2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
3 ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».
4 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16-30 А».
5 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
6 ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
7 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
8 ФТКС.411713.177 ТУ «Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК. Технические условия».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
