| Номер в госреестре | 64480-16 |
| Наименование СИ | Калибраторы давления с внешними модулями давления |
| Обозначение типа СИ | Crystal, мод. M1, WT, XP2i, XP2i-DP, 31, 33, nVision, HPC41, HPC41-BARO, HPC42, HPC42-BARO (калибраторы) APM (модули) |
| Изготовитель | "AMETEK Test and Calibration Instruments, division Crystal Engineering", США |
| Год регистрации | 2016 |
| Срок свидетельства | 29.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы давления Crystal (модели M1, WT, XP2i, XP2i-DP, 31, 33, nVision, HPC41, HPC41-BARO, HPC42, HPC42-BARO) с внешними модулями давления АРМ (далее -приборы) предназначены для точных измерений давления, разности давлений, а также для поверки и калибровки средств измерений давления и электрических сигналов в лабораторных и производственных условиях.
Приборы имеют конструктивно однотипные тензопреобразователи давления и выпускаются в нескольких моделях. Модели отличаются пределами измерений, погрешностью измерений давления, набором функций и формой корпуса (см. рис.1-9).
Приборы представляют собой измеритель давления (разрежения), состоящий из высокоточных внутренних и внешних (APM) первичных тензопреобразователей давления (модулей) и микропроцессорного блока, преобразующего низкоуровневые сигналы первичных преобразователей в цифровые показания, отображаемые на дисплее. В моделях 31, 33, nVision, HPC41, HPC41-BARO, HPC42, HPC42-BARO имеется также возможность измерения выходного электрического сигнала поверяемого (калибруемого) датчика давления. Все приборы имеют внутреннюю схему измерения температуры корпусов тензопреобразователей давления, что обеспечивает широкий диапазон рабочей температуры и низкую дополнительную погрешность при ее изменении.
Модели M1, WT, XP2i, XP2i-DP, 31, HPC41, HPC41-BARO имеют один, а модели 33, HPC42, HPC42-BARO - два внутренних модуля давления, к моделям HPC41, HPC41-BARO, HPC42, HPC42-BARO можно подключить внешний модуль APM. Модели HPC41-BARO, HPC42-BARO дополнительно к внутренним имеют встроенный барометрический модуль. Модули давления имеют стальную защитную диафрагму для защиты тензопреобразователя от агрессивных сред, загрязнений и перегрузки.
Модель nVision выпускается в портативном и настольном исполнениях.
Приборы могут дополняться устройствами, задающими давление - пневматическими или гидравлическими ручными насосами.
Все внутренние и внешние модули давления, а также калибровочные насосы имеют одинаковый подсоединительный штуцер уникальной системы быстросъемных соединений для затягивания вручную (CPF), а также укомплектованы переходником на обычную резьбу.
Все модели, кроме M1, имеют интерфейс для связи с ПК.
Модели отличаются набором функций, пределами измерений и формой корпуса .

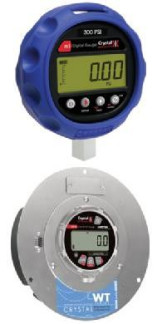

Общий вид приборов представлен на рисунках 1-9.
Рисунок 4. Калибратор давления Crystal модель XP2i-DP
Внутреннее программное обеспечение (ПО) без названия, вычисление цифрового идентификатора внутреннего ПО конструкцией прибора не предусмотрено, идентификационные данные приведены в таблице 1:
Таблица 1._
| Модель калибратора | M1 | WT | XP2i | XP2i-DP | 31, 33 | nVision | HPC41, HPC42, HPC41-BARO HPC42-BARO |
| Номер версии (идентификационный номер) ПО | R0004 и выше | R0101 и выше | R0101 и выше | R0101 и выше | 4.(0)0 и выше | R080012 и выше | R150002 и выше |
Метрологически значимое ПО жестко зашито в микропроцессоре калибратора и недоступно пользователю, запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее калибратора. Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение JofraCal, устанавливаемое на персональный компьютер (ПК), не является метрологически значимым и предназначено для удаленного управления режимами калибратора и получения измерительной информации с целью визуализации на мониторе ПК.
Crystal M1, WT, XP2i, XP2i-DP.
Таблица 2. Метрологические и технические характеристики калибраторов давления
| Наименование характеристики | Значение характеристики для модели прибора | |||
| M1 | WT | XP2i | XP2i-DP | |
| Верхние пределы измерений: -абсолютного давления, МПа -положительного избыточного давления, МПа -отрицательного избыточного давления -разности давления, кПа | от 0,2 до 70 минус Ратм* | от 0,1 до 70 минус Ратм* | от 14 до 100 от 0,1 до 100 минус Ратм* | минус Ратм* 100;700 |
| Пределы основной допускаемой погрешности при t = (23±5) °С. -приведенной (в диапазоне от 0 до 100 % верхнего предела)**, % от ВПИ -приведенной (в диапазоне от 0 до 20 % верхнего предела включ.), % от ВПИ -относительной (в диапазоне св. 20 % до 100 % верхнего предела), % от ИВ -абсолютной (при измерении отрицательного избыточного давления), кПа | ±0,04 ±0,2 ±0,25*** | ±0,02 ±0,1 ±0,25*** | ±0,02; ±0,05 ±0,02 ±0,1 ±0,25*** | ±0,02 ±0,1 |
| Максимальное рабочее (статическое) давление | - | - | - | 700 кПа |
| Пределы допускаемой дополнительной абсолютной погрешности от воздействия рабочего (статического) давления: | ±2 Па/кПа | |||
| Рабочая среда | жидкости, газы | |||
| Напряжение питания, В | 3 | 4,5 | ||
| Масса, кг | 0,325 | 1,25 | 0,56 | 0,915 |
| Г абаритные размеры (длина, диаметр, высота), мм | 112, 85, 35 | 235, 271, 75 | 140, 112, 36 | 165, 112, 36 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 50 | |||
| Пределы допускаемой дополнительной погрешности от воздействия температуры окружающего воздуха, % ВП/10°С | ±0,002 | ±0,001 | ±0,001 ±0 01**** | ±0,001 |
| Взрывозащита | - | 0Ex ia IIC T3/T4 X | ||
ИВ - измеренная величина; ВПИ - верхний предел измерений.
* Ратм - текущее значение атмосферного давления, кПа.
**Модель XP2i с пределами приведенной погрешности ±0,02 % и ±0,05 % в диапазоне от 0 до 100 % верхнего предела поставляются по заказу
*** Для калибраторов с верхним пределом в области положительного избыточного давления не более 2 МПа
**** Для модели XP2i с пределами приведенной погрешности ±0,02 % в диапазоне от 0 % до 100 % верхнего предела.
| Наименование характеристики | Значение характеристики | |||
| 31 | 33 | nVision | ||
| Верхние пределы измерений: -положительного избыточного давления, МПа -отрицательного избыточного давления -абсолютного давления (внутренний барометрический модуль) | от 0,1 до 20 | от 0,1 до 30 | от 0,2 до 3 | от 7 до 100 |
| минус Ратм | ||||
| - | от 70 до 110 кПа* | |||
| Пределы основной допускаемой погрешности: -абсолютного давления (внутренний барометрический модуль) -при измерении положительного избыточного давления -при измерении отрицательного избыточного давления -относительной (в диапазоне от 30 включ. до 100 % верхнего предела), % от ИВ -приведенной (в диапазоне от 0 до 30 % верхнего предела), % от ВПИ | ±(0,05 % ИВ+0,005 % ВПИ) ±(0,25 % ИВ + 30 Па) для калибраторов с ВПИ <2 МПа ±(0,25 % ИВ+100 Па) для калибраторов с ВПИ равным 2 МПа | ±0,05 кПа | ||
| ±0,06 кПа ±0,025 ±0,0075 | ±0,05 ±0,015 | |||
| Рабочая среда | жидкости, газы | |||
| Диапазон измерения силы постоянного тока, мА | от 0 до 55 | от 0 до 25* | ||
| Пределы допускаемой погрешности измерения силы постоянного тока, мА | ±(0,025 % ИВ+0,001 мА) | ±(0,015 % ИВ + 0,002 мА) | ||
| Диапазон измерений напряжения пост. тока, В | - | от 0 до 28* | ||
| Пределы допускаемой погрешности измерений напряжения постоянного тока, В | - | ±(0,015% ИВ + 0,002 В) | ||
| Напряжение питания, В | 9 | 6 (портативное исполнение) ~ от 100 до 240 (настольное исполнение) | ||
| Масса, кг | 0,43 | 0,485 | 0,68 (портативное исполнение) 2,2 (настольное исполнение) | |
| Габариты (длина х ширина х высота), мм | 136 х 70 х 29 | 178х101х53 (портативное исполнение) 256х 116х 150 (настольное исполнение) | ||
| Диапазон рабочих температур, °С | от 0 до плюс 50 | от минус 20 до плюс 50 (портативное исполнение) от плюс 10 до плюс 50 (настольное исполнение) | ||
| Пределы допускаемой дополнительной погрешности от воздействия температуры окружающего воздуха, % ВП/10°С | ±0,001 | ±0,0005 | ||
| Взрывозащита | 1Ex ia IIC T4 X | 0Ex ia IIB T3/T4 X (портативное исполнение) | ||
* барометрический модуль и модуль электрических сигналов nVision поставляются по заказу. При наличии барометрического модуля модули избыточного давления позволяют измерять и абсолютное давление.
Таблица 4. Метрологические и технические характеристики калибраторов давления HPC41 (один внутренний модуль изб. давления), HPC42 (два внутренних модуля изб. давления), HPC41-BARO, HPC42-BARO.
| Диапазоны измерения | Пределы допускаемой основной погрешности при t = (23±5) °C. | Пределы допускаемой дополнительной погрешности при рабочих температурах: от минус 20 до плюс 50°С | |
| от 70 до 110 кПа абс. (внутренний барометрический модуль) * Внутренние модули давления (вакуум)** Внутренние модули давления, верхние пределы измерений от 0,2 до 100 МПа изб. от 0,3 до 100 МПа абс.*** | ±0,05 кПа ±0,05 % ВПИ ±0,01 % ВПИ (от 0 до 30 % ВПИ включ.) ±0,035 % ИВ (свыше 30 до 100 % ВПИ) | ±0,0005 кПа/10°С ±0,0003 % ВПИ/10°С ±0,002 % ВПИ/10°С (от 0 до 30 % ВПИ включ.) ±0,005 % ИВ/10°С (свыше 30 до 100 % ВПИ) | |
| Постоянный ток, от 0 до 55 мА измерение, от 0 до 25 мА генерирование | ±(0,015 % ИВ + 2 мкА) | ±0,001 % ВПИ/10°С | |
| Постоянное напряжение, от 0 до 30 В | ±(0,015 % ИВ + 2 мВ) | ±0,001 % ВПИ/10°С | |
| Рабочая среда | жидкости, газы | ||
| Питание | =1,5 В х 4 шт. (батареи или аккумуляторы AA) | ||
| Г абаритные размеры, мм | 176 х 89 х 42 | ||
| Масса, г | 689 | ||
| Штуцер для подсоединения | стандартно CPF F с переходником на Н” NPT M; по заказу - с переходником на 1/4" BSP M или М20х1,5 М | ||
* только в моделях HPC41-BARO, HPC42-BARO
** только внутренние модули избыточного давления с верхним пределом не более 3 МПа
*** при наличии внутреннего барометрического модуля (модели HPC41-BARO, HPC42-BARO)
модули избыточного давления позволяют измерять и абсолютное давление.
Таблица 5. Метрологические и технические характеристики калибраторов давления моделей
| HPC41, H | PC42, HPC41-BARO, HPC42-BARO с внешними модулями давления APM. | |
| Модуль | Диапазон измерений | Пределы допускаемой основной погрешности при t = (23±5) °C. |
| АРМ | Верхние пределы измерений от 0,2 до 3 МПа изб. от 7 до 100 МПа изб. | ±0,0075 % ВПИ для от 0 до 30 % ВПИ включ. ±0,025 % ИВ для свыше 30 до 100% ВПИ ±60 Па + 1 е.м.р. для вакуума ±0,015 % ВПИ для от 0 до 30% ВПИ включ. ±0,05 % ИВ для свыше 30 до 100% ВПИ |
| АРМ * | от 1,38 до 300 кПа абс. (с APM до 0,2 МПа) от 1,38 до 400 кПа абс. (с APM до 0,3 МПа) от 0,4 до 1,1 МПа абс. (с APM до 1 МПа) от 1 до 3,1 МПа абс. (с APM до 3 МПа) | ±0,08 кПа ±(0,025 % ИВ+0,03 кПа) ±0,025 % ИВ ±0,025 % ИВ |
ИВ - измеренная величина; ВПИ - верхний предел измерений; е.м.р. - единица младшего разряда Диапазон рабочих температур от минус 20 до плюс 50 °С.
Пределы допускаемой дополнительной погрешности: ±0,0005 % ВПИ/10°С
* при наличии внутреннего барометрического модуля (модели HPC41-BARO, HPC42-BARO) все APM модули избыточного давления позволяют измерять и абсолютное давление.
Средний срок службы калибраторов Crystal 10 лет.
Знак утверждения типа СИ наносится на корпус калибраторов методом наклейки.
В комплект поставки входят:
Калибратор давления;
Батареи питания;
Контрольные провода (кроме M1, WT, XP2i, XP2i-DP);
Паспорт;
Методика поверки.
Также по дополнительному заказу могут поставляться:
кабель интерфейсный, программное обеспечение JofraCal, адаптер USB - RS232, адаптер питания ~220 В, защитный резиновый кожух, внешний термометр сопротивления, шланги, прокладки, переходники, внутренние и внешние модули давления, внешний блок питания токовой петли 24В=, клапаны, кабели, резервуар для жидкости, масло, сервисный комплект, калибровочный комплект, дисплей, клавиатура, основная плата, аккумуляторы, зарядное устройство, измеритель, кейс, ручные насосы и регуляторы.
осуществляется по документу МП 64480-16 «Калибраторы давления Crystal (модели M1, WT, XP2i, XP2i-DP, 31, 33, nVision, HPC41, HPC41-BARO, HPC42, HPC42-BARO) с внешними модулями давления APM, Методика поверки», утвержденному ФГУП «ВНИИМС» 12.10.2015 г.
Основные средства поверки:
Манометры избыточного давления грузопоршневые: МП-2,5; МП-6, МП-60, МП-600, МП-2500; (регистрационный номер 31703-06);
МВП-2,5; (регистрационный номер 1652-99);
Манометры грузопоршневые CPB; (регистрационный номер 58446-14); КТ 0,005; 0,01 Калибраторы давления Метран 520; (регистрационный номер 54880-13);
Калибраторы давления Метран 517; (регистрационный номер 39151-12);
Калибраторы давления FLUKE 721; (регистрационный номер 60552-15);
Калибраторы давления FLUKE 2700G; (регистрационный номер 59865-15);
Калибратор FLUKE 5730A; (регистрационный номер 60407-15);
Мультиметр Keysight 3458A; (регистрационный номер 25900-03);
Знак поверки может наноситься на боковую или заднюю поверхность корпуса, и/или на эксплуатационную документацию или на свидетельство о поверке.
Методы измерений приборов изложены в документе «Калибраторы давления Crystal. Паспорт».
Нормативные и технические документы, устанавливающие требования к калибраторам давления Crystal (модели M1, WT, XP2i, XP2i-DP, 31, 33, nVision, HPC41, HPC41-BARO, HPC42, HPC42-BARO) с внешними модулями давления APM
ГОСТ 8.802-2012 Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация изготовителя: AMETEK Test and Calibration Instruments,
США.
