Трансформаторы напряжения TJP 4.0, 64485-16

Трансформаторы напряжения TJP 4.0 (далее - трансформаторы), предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Документы

Описание типа

Карточка СИ

Номер в госреестре	64485-16
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	TJP 4.0
Изготовитель	"ABB s.r.o. PPMV Brno", Чехия
Год регистрации	2016
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия трансформаторов основан на методе электромагнитной индукции переменного тока.

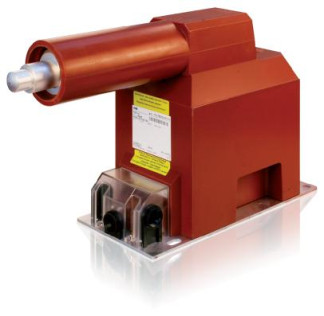

Трансформаторы состоят из однофазного трансформатора с литой изоляцией. Трансформаторы имеют одну первичную и две вторичных обмотки. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании трансформатора.

Замок крышки контактной коробки пломбируется для предотвращения несанкционированного доступа. На крышку контактной коробки наносится знак поверки.

Технические характеристики

Таблица 1 - Метрологические характеристики

Параметр	Значения
Значение номинального напряжения первичной обмотки, кВ	10/V3
Наибольшее значение рабочего напряжения первичной обмотки, кВ	12
Значения номинального напряжения вторичных обмоток, В - основной	100/V3
- защитной	100/3
Класс точности вторичных обмоток - основной	0,5
- защитной	6Р
Значения номинальных мощностей вторичных обмоток, В-А - основной	50
- защитной	50
Значение номинальной частоты переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значения
Габаритные размеры трансформатора, мм, не более
- высота	280
- ширина	148
- длина	486
Масса, кг, не более	27
Условия эксплуатации: - температура окружающей среды, С	от -25 до +40
Средний срок службы, лет	30
Средняя наработка на отказ не менее, ч, не менее	220000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов напряжения TJP 4.0

Наименование	Обозначение	Количество
Трансформатор напряжения емкостной (зав. №№ 1VLT5209012861 - 1VLT5209012872)	TJP 4.0	12 шт.
Паспорт		12 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Перечень основных средств поверки:

Трансформатор напряжения измерительный эталонный NVRD (Госреестр № 32397-12);
Прибор сравнения КНТ-05 (Госреестр № 37854-08);
Магазин нагрузок МР 3025 (Госреестр № 22808-07).

Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной коробки и на свидетельство о поверке в виде оттиска клейма поверителя.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TJP 4.0

ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия;
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
