Государственный реестр средств измерений

Комплексы аппаратно-программные Вокорд-Трафик А, 64488-16

Комплексы аппаратно-программные «Вокорд-Трафик А» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС), времени фиксации ТС и их положения.
Карточка СИ
Номер в госреестре 64488-16
Наименование СИ Комплексы аппаратно-программные
Обозначение типа СИ Вокорд-Трафик А
Изготовитель ЗАО "Вокорд Телеком", дер.Сколково
Год регистрации 2016
Срок свидетельства 01.07.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы аппаратно-программные «Вокорд-Трафик А» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС), времени фиксации ТС и их положения.

Описание

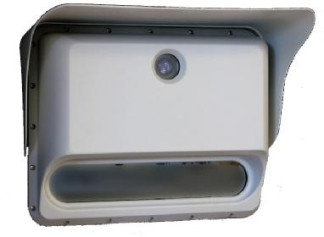

Комплекс состоит из двух комплексов аппаратно-программных (АПК) «Вокорд-Трафик Р» (рег. № 59904-2015) или «Вокорд-Трафик Т» (рег. № 59905-2015) и специализированного программного обеспечения (ПО). Комплексы устанавливаются как сбоку от дороги, так и непосредственно над проезжей частью. Допустимая высота установки комплексов от 4 до 12 м.

Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) в зоне контроля косвенным методом по результатам измерений расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено. Для этого на границах контролируемого участка дороги устанавливаются комплексы аппаратнопрограммные «Вокорд-Трафик Т» или «Вокорд-Трафик Р». Каждый из них работает следующим образом. При въезде ТС в зону контроля комплекс выделяет изображение ГРЗ ТС, отслеживает и распознает его в последовательности кадров, а также определяет время пересечения ТС виртуальной линии в зоне контроля АПК. По времени пересечения виртуальных линий на границах контролируемого участка одним и тем же ТС и расстоянию между виртуальными линиями определяется скорость ТС на участке. Точный момент времени пересечения виртуальной линии определяется комплексами за счет интерполяции по времени между двумя последовательными кадрами, на одном из которых ТС находится до виртуальной линии, а на другом - после виртуальной линии.

Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексами.

Данные о фиксации ТС представляются в едином электронном файле, включающем фотографию ТС с отображением государственных регистрационных знаков, сведения о местоположении комплексов, направлении движения ТС, дате и времени фиксации фактической скорости ТС, разрешенной скорости на данном участке автодороги, информацию о зафиксированном нарушении ПДД.

Все данные защищены от модификации и удаления цифровой подписью.

Все комплексы эксплуатируется в автоматическом режиме.

Комплексы опломбированы специальной пломбой, разрушающейся при попытке удаления.

Программное обеспечение

Комплексы имеют специализированное программное обеспечение. Часть специализированного ПО является метрологически значимым.

Идентификационные данные метрологически значимой части ПО представлены в таблице

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VTTrafficAverageSpeedFL.dll

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора ПО

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики комплексов приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Значение параметра

Диапазон измерений скорости движения ТС , км/ч

от 1 до 300

Пределы допускаемой относительной погрешности измерений скорости движения ТС, %

±1

Пределы допускаемой абсолютной погрешности определения времени фиксации ТС, мс

±1

Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат установки комплекса (при геометрическом факторе измерения точности GDOP не более 4), м

7

Габаритные размеры каждого из АПК, мм, не более: «Вокорд-Трафик Р» или «Вокорд-Трафик Т» использующий модуль VOCORD Cyclops

«Вокорд-Трафик Т» использующий модуль VOCORD NetCam

450х400х400

170х175х500

Масса каждого АПК, кг, не более

«Вокорд-Трафик Р» или «Вокорд-Трафик Т» использующий модуль VOCORD Cyclops

«Вокорд-Трафик Т» использующий модуль VOCORD NetCam

15

6

Диапазон рабочих температур, °С

от -50 до +55

Относительная влажность, %

до 90

Атмосферное давление, кПа

от 84,0 до 106,7

Напряжение питания от сети переменного тока частотой 50 Гц, В

от 21,6 до 26,4

Потребляемая мощность каждого из АПК, В-А, не более

60

Наработка на отказ, ч, не менее

35000

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность комплексов приведена в таблице 3.

Таблица 3 - Комплектность

Наименование

Количество

Комплекс аппаратно-программный «Вокорд-Трафик А» в составе:

Комплекс «Вокорд-Трафик Т» или «Вокорд-Трафик Р»

не менее 2

Комплект вспомогательного оборудования

по заказу

Руководство по эксплуатации ШТАГ.421457.004РЭ

1 экз.

Методика поверки ШТАГ.421457.025МП

1 экз.

Поверка

осуществляется в соответствии с документом ШТАГ.421457.025МП «Инструкция. Комплексы аппаратно-программные «Вокорд-Трафик А». Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20 ноября 2015 г. Знак поверки комплекса наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

рулетка измерительная металлическая 2 класса по ГОСТ 7502-98;

аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS ГеоС-3, (рег. № 53513-13); курвиметр полевой КП-230С (рег. № 37342-08).

Нормативные документы

Комплекс аппаратно-программный «Вокорд-Трафик А». Технические условия 4278025-51209782-2014.

Зарегистрировано поверок 21
Поверителей 3
Актуальность данных 08.12.2024
