| Номер в госреестре | 64489-16 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA 3350, MKA 2290, MKA 800 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Счетчики жидкости лопастные МКА 3350, МКА 2290, МКА 800 (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

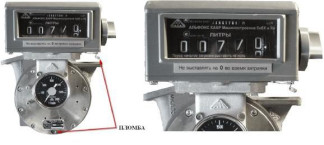

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.
Отсутствует.
Таблица - 1 Основные метрологические и технические характеристики
| Наименование характеристик | Значения характеристик | ||
| МКА 3350 | МКА 2290 | МКА 800 | |
| Диапазон объемного расхода жидкости, м3/ч | от 6 до 180 | от 4,8 до 120 | от 3 до 78 |
| Диаметр условного прохода, мм | 100 | 80 | 65 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | ||
| Циклический объем, дм3 | 3,35 | 2,29 | 0,8 |
| Максимальное давление жидкости, МПа | 1,0 | ||
| Диапазон вязкости жидкости, мм /с | от 0,55 до 36 | ||
| Диапазон температуры жидкости, °С | от -40 до +50 | ||
| Диапазон температуры окружающей среды, °С | от -55 до +60 | ||
| Габаритные размеры, мм, не более: | |||
| высота | 385 | 286 | 226 |
| ширина | 335 | 283 | 207 |
| длина | 389 | 330 | 295 |
| Масса, кг, не более | 34,5 | 36 | 15,6 |
наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
1. Первичный преобразователь расхода.
2. Механический сумматор.
3. Паспорт.
осуществляется по ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Основное средство поверки::
- установка поверочная для поверки методом измерения объема по ГОСТ 8.451-81 (для жидкостей с вязкостью до 36 мм2/с) на базе эталонного мерника с пределами допускаемой относительной погрешности не более ±0,05 %.
Знак поверки наносится на свидетельство о поверке счетчика.
отсутствуют.
Нормативные документы, устанавливающие требования к счетчикам жидкости лопастным МКА 3350, МКА 2290, МКА 800
ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя.
