| Номер в госреестре | 64490-16 |
| Наименование СИ | Анализаторы углерода, серы |
| Обозначение типа СИ | G4 ICARUS |
| Изготовитель | "Bruker Elemental GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 01.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода, серы G4 ICARUS предназначены для измерений массовой доли углерода, серы в металлах, сплавах и неорганических твердых материалах
Принцип действия анализаторов основан на сжигании образца в высокочастотной индукционной печи в токе кислорода и дальнейшем анализе образующихся газообразных соединений.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в токе кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) -увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования.
Система детектирования состоит из двух селективных бездисперсных NDIR-детекторов, служащих для определения содержания кислорода и серы по количеству поглощенного молекулами CO2 и SO2 инфракрасного излучения.
При анализе углерода два отдельных детектора одновременно определяют как высокие, так и низкие концентрации. Оптимальный диапазон измерения выбирается автоматически. Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения. Программное обеспечение осуществляет обработку сигналов с детекторов и производит расчет концентраций определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Масса образца (навески) вводится в программное обеспечение автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
После каждого анализа производится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Градуировка анализатора производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода и серы.
Пломбировка анализаторов конструкцией не предусмотрена.
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GA-Client |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - средний - метрологически значимая часть ПО СИ и измеренные данные защищены с помощью специальных средств защиты. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Таблица 2 - Метрологические характеристики
| Диапазон измерений массовой доли, % | |||
| - углерод | от 0,001 до 6,0 | ||
| - сера | от 0,001 до 0,5 | ||
| Относительное СКО случайной составляющей погрешности измерений, % | |||
| Диапазон измерений массовой доли, % | Определяемый элемент | ||
| Углерод | Сера | ||
| от 0,001 до 0,010 включ. | 10,0 | 10,0 | |
| св. 0,010 до 1,0 включ. | 5,0 | - | |
| св. 1,0 до 6,0 включ. | 3,0 | - | |
| св. 0,010 до 0,5 | - | 5,0 | |
Таблица 3 - Технические характеристики
| Время анализа, с | от 20 до 75 |
| Масса навески, г | от 0,1 до 2,0 |
| Габаритные размеры (длина х ширина х высота), мм | 630x640x480 |
| Масса, кг | 75 |
| Напряжение питания переменного тока, В | 220+10 |
| Частота переменного тока, Гц | 50±1 |
| Потребляемая мощность: Анализатор, кВ А Периферийные устройства, В ■ А | 3 800 |
| Газ-носитель: | кислород |
| давление, бар | 3,5 |
| чистота, % | 99,995 |
| расход, л/мин | от 2,5 до 3 в процессе анализа, отключается во время режима ожидания |
| Давление сжатого воздуха, бар | 5 |
| Условия применения: температура окружающей среды, С | от 15 до 35 |
| относительная влажность воздуха, % | от 20 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |

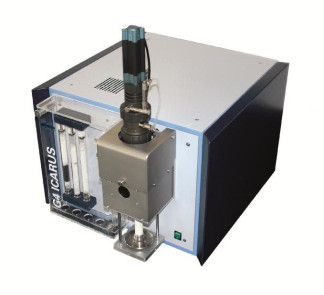

наносится на анализатор в месте, показанном на рис. 1 в виде наклейки, а также на титульный лист руководства по эксплуатации анализатора типографским способом.
Таблица 4 - Комплектность поставки
| 1. Анализатор | 1 |
| 2. Компьютер | 1 |
| 3. Стартовый набор расходных материалов и запчастей | 1 |
| 4. Редуктор для баллона с кислородом | По заказу |
| 5. Комплект расходных материалов | По заказу |
| 6. Комплект запасных частей | По заказу |
| 7. Руководство по эксплуатации | 1 |
| 8. Методика поверки РТ-МП-2302-448-2015 | 1 |
осуществляется по документу РТ-МП-2302-448-2015 «ГСИ. Анализаторы углерода, серы G4 ICARUS Методика поверки», утвержденному ФБУ «Ростест - Москва» 23.11. 2015 г.
Средства поверки: Государственные стандартные образцы состава сплавов ГСО 7987-2002, ГСО 10396-2014, ГСО 9978-2011, ГСО 10153-2012, ГСО 7868-2000, ГСО 4464-91П, ГСО 1181-91П, ГСО 10114-2012.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углерода.
ГОСТ 12345-2001 Стали легированные и высоколегированные. Методы определения серы.
