| Номер в госреестре | 64500-16 |
| Наименование СИ | Контроллеры программно-логические |
| Обозначение типа СИ | Платформа автоматизации К-4000 |
| Изготовитель | ООО "Синкросс", г.Саратов |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программно-логические Платформа автоматизации К-4000 (далее -К-4000) предназначены для измерительных преобразований стандартизированных аналоговых входных сигналов напряжения и силы постоянного электрического тока и преобразования их в цифровые коды, преобразований цифрового сигнала в аналоговый сигнал силы постоянного электрического тока для последующей обработки, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов по заданным алгоритмам на основе измерений параметров технологических процессов, передачи информации по сетевым интерфейсам в вышестоящие программноаппаратные комплексы.
Принцип действия К-4000 основан на аналого-цифровом преобразовании измеряемой величины и цифро-аналоговом преобразовании, осуществляемом модулями К-4000.
К-4000 применяются для построения проектно-компонуемых распределенных и/или централизованных многофункциональных систем автоматизации различных видов и уровней сложности, работающих в режиме реального времени.

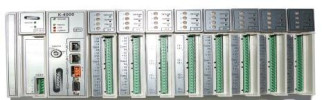

Состав К-4000 определяется заказом в соответствии с параметрами автоматизируемого объекта. К-4000 имеет модульную структуру, состоящую из модулей центрального процессора, модулей блока питания, интерфейсных модулей и модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления, удаленные шасси К-4000 могут объединяться сетевыми интерфейсами Ethernet/IP, RS-485.
К-4000 реализуют следующие функции:
- автоматическое управление параметрами технологического процесса;
- сбор, обработку, выдачу управляющих воздействий и регистрация информации о технологическом процессе и технологическом оборудовании;
- распознавание, сигнализация и регистрация аварийных ситуаций, отклонений процесса от заданных пределов, отказов технологического оборудования;
- дистанционное управление технологическим оборудованием с автоматизированного рабочего места оператора;
- регистрацию контролируемых параметров, событий, действий оператора и автоматическое архивирование их в базе данных;
- предоставление информации из базы данных в виде трендов, таблиц, графиков;
- многоуровневое парольное ограничение.
Программное обеспечение (далее - ПО) К-4000 состоит из встроенного метрологически значимого ПО модулей ввода-вывода аналоговых сигналов AI-4, AO-4.
В модулях ввода-вывода аналоговых сигналов входящих в состав К-4000, отсутствует возможность внесения изменений (преднамеренных и непреднамеренных) в ПО измерительной части модулей посредством внешних интерфейсов или меню модуля. Встроенное ПО, влияющее на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит. Доступ к ПО извне не возможен, т.к. ПО загружено во внутреннюю память микросхемы микроконтроллера и установлена защита от записи и чтения. Загрузка ПО по интерфейсу программно-аппаратными средствами модулей ввода-вывода не возможна.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| AI-4 | AO-4 | |
| Идентификационное наименование ПО | К4000А14У01 | ^000AO4V01 |
| Номер версии (идентификационный номер) ПО | V01 | V01 |
| Цифровой идентификатор ПО | 874h | 41d8 |
| Другие идентиффикационные данные | CRC16 | CRC16 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Тип модуля | Количество каналов | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной погрешности, % | Пределы допускаемой дополнительной погрешности, % | |
| Диапазон входных сигналов | Диапазон выходных сигналов | ||||
| AI-4 | 4 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В | 16 бит | * Y = ±0,1 | Y = ±0,5** |
| AO-4 | 4 | 12 бит | от 0 до 20 мА | Y = ±0,25 | - |
| Примечания * у здесь и далее приведенная погрешность в % от верхнего значения диапазона преобразований. ** На каждые 10 °С, в долях от пределов допускаемой основной погрешности. | |||||
Таблица 3 - Условия эксплуатации и основные технические характеристики
| Наименование характеристики | Значение |
| Допустимый диапазон рабочих температур, оС | от -40 до +70 |
| Относительная влажность воздуха, % | 75 |
| Атмосферное давление, кПа | от 66 до 110 |
| Диапазон температуры транспортирования, оС | от -50 до +50 |
| Диапазон температуры хранения, оС | от +5 до +40 |
| Напряжение питания: - диапазон напряжения питания от сети постоянного электрического тока, В; - диапазон напряжения питания от сети переменного тока, В | от 18 до 36 (номинальное 24) от 187 до 242 (номинальное 220) |
| Потребляемая мощность, Вт | не более 4 |
| Масса, кг | не более 5,0 |
| Габаритные размеры (Ш; В; Г), мм | 410; 120; 148 |
наносится на титульные листы документов: руководства по эксплуатации, формуляр печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Контроллер программно-логический Платформа автоматизации | К-4000 | 1 |
| Руководство по эксплуатации | СГВП3.031.000 РЭ | 1 |
| Формуляр | СГВП3.031.000 ФО | 1 |
| Руководство программиста | СГВП3.031.000 И3 | 1 |
| Методика поверки | СГВП3.031.000 МП | 1 |
осуществляется в соответствии с документом СГВП3.031.000 МП «Контроллеры программнологические Платформа автоматизации К-4000. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле 2016 г.
Основное средство поверки:
- калибратор-измеритель унифицированных сигналов ИКСУ-2000, рег. № 20580-06. Допускается применять не указанные в перечне СИ, обеспечивающие определение (контроль) метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке в виде оттиска клейма, в виде наклейки в случае нанесения на поверхность корпуса контроллера.
Метод измерений приведен в документе СГВП3.031.000 РЭ «Контроллеры программнологические Платформа автоматизации К-4000. Руководство по эксплуатации».
1 ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
4 Технические условия ТУ 4252-028-12221545-2014 «Контроллеры программнологические Платформа автоматизации К-4000. Технические условия».
