Номер в госреестре | 64504-16 |
Наименование СИ | Динамометры электронные |
Обозначение типа СИ | ДЭЛ-150 |
Изготовитель | ООО НПП "Петролайн-А", дер.Малая Шильна |
Год регистрации | 2016 |
Срок свидетельства | 11.07.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Динамометры электронные ДЭЛ-150 (далее - динамометры), предназначены для измерения и регистрации механических нагрузок (силы натяжения) на канатах спускоподъемных установок.

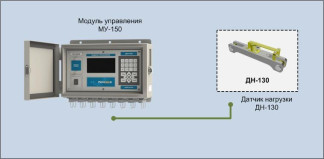

Принцип действия динамометров электронных ДЭЛ-150 основан на том, что сила натяжения каната датчика нагрузки ДН130, вызывает в его корпусе механические деформации, которые с помощью тензометрического моста преобразуются в пропорциональный этим деформациям электрический сигнал с учетом данных калибровки, внесенной в энергонезависимую память микроконтроллера, размещенного в корпусе датчика. Конечный результат измерений преобразуется в цифровой код и передается по линии связи на модуль управления МУ-150, для визуального отображения измеренной информации. Передача измерительной и управляющей информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.B состав динамометров электронных входят: датчик нагрузки ДН130 и модуль управления МУ-150
Модификации динамометров отличаются диаметрами каната, на который устанавливаются датчики нагрузки ДН130, где НИИ - наибольший предел измерений (таблица 1):
Таблица 1
Диаметр каната, мм | НИИ датчиков нагрузки ДН130 в составе динамометров, кН | Обозначение модификации датчиков нагрузки ДН130 в составе динамометров (указывается на его табличке) | |
1 | 016 | 100 | «Трос 016 мм» |
2 | 018 | 100 | «Трос 018 мм» |
3 | 022 | 200 | «Трос 022 мм» |
4 | 025 | 200 | «Трос 025 мм» |
5 | 028 | 300 | «Трос 028 мм» |
6 | 032 | 300 | «Трос 032 мм» |
7 | 035 | 400 | «Трос 035 мм» |
8 | 038 | 400 | «Трос 038 мм» |
Модуль управления МУ-150 конструктивно представляет собой металлический корпус прямоугольной формы с крышкой. Внутри корпуса размещены микроконтроллер с цифровой и шкальной индикацией, клавиатура, канал связи на базе последовательного интерфейса RS-485, модуля блокировки, включающего в себя электронные ключи включения звуковой сигнализации и управления пневмоклапаном блокировки тормоза лебедки; съемного электронного модуля памяти, обеспечивающего регистрацию контролируемых технологических параметров;
Датчики нагрузки ДН130 состоят из массивного стального корпуса со встроенным тензорезисторным мостом, источника опорного напряжения, микроконтроллера, преобразующего величину измеренного значения натяжения каната из аналогового электрического сигнала в цифровой код для передачи по линии связи на модуль управления.
состоит из:
1. Программного обеспечения датчика нагрузки ДН130, идентификационные данные приведены в таблице 1.
2. Программного обеспечения модуля управления МУ-150, идентификационные данные приведены в таблице 2.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | DN 130 |
Номер версии (идентификационный номер) ПО | 5.23 |
Цифровой идентификатор ПО | 390Е |
Алгоритм расчета цифрового идентификатора ПО - CRC16.
Таблица 2
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Firmvare v1041.zip |
Номер версии (идентификационный номер) ПО | 10.41 |
Цифровой идентификатор ПО | 26AE9B80 |
Алгоритм расчета цифрового идентификатора ПО - CRC32.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий (в соответствии с Р 50.2.077-2014).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Диапазоны измерений нагрузки (силы натяжения) каната динамометра, кН: 0 - 400 Диаметр каната, мм: 16-38
Пределы допускаемой приведенной погрешности измерения нагрузки (силы натяжения), в % от НПИ: ±2,5
Порог реагирования, кН, не более: 1,0
Предельно допустимая величина нагрузки (силы натяжения), после снятия которой сохраняются метрологические характеристики динамометров, в % от НПИ: 120
Параметры электрического питания динамометров:
- напряжение постоянного тока, В: от 23 до 30
- максимальная потребляемая мощность, Вт, не более: 7,5 Диапазон рабочих температур, °С: от минус 40 до плюс 50 Относительная влажность воздуха при +35 °С, %, не более: 98
Г абаритные размеры приборов в составе динамометров представлены в таблице 3.
Таблица 3
Приборы в составе динамометра | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более |
Модуль управления МУ-150 | 362 | 250 | 130 |
Датчик нагрузки ДН130 | 540 | 101 | 135 |
Масса приборов в составе динамометров представлена в таблице 4. Таблица 4
Приборы в составе динамометра | Масса, кг, не более |
Модуль управления МУ-150 | 7,5 |
Датчик нагрузки ДН130 | 15,5 |
Средний срок службы, лет 8
наносится на титульный лист эксплуатационной документации и на табличку расположенную на корпусе модуля управления.
Способ нанесения знака утверждения типа на эксплуатационную документацию -типографский, на табличку - фотохимическое печатание (штемпелевание) или другим способом.
Таблица 5
№ п/п | Наименование | Обозначение | Кол. | Прим. |
1 | 2 | 3 | 4 | 5 |
1 | Модуль управления МУ-150 | ПЛА150.104.010.000 | 1 шт. | |
2 | Датчик нагрузки ДН130 | ПЛА140.201.018.000 ПЛА140.201.022.000 ПЛА140.201.022.000-01 ПЛА140.201.028.000 ПЛА140.201.028.000-01 ПЛА140.201.035.000 ПЛА140.201.035.000-01 | 1 шт. | Обозначение датчика в зависимости от диаметра каната |
3 | Паспорт | ПЛА150.000.100.100ПС | 1 экз. | |
4 | Формуляр | ПЛА150.000.100.100Ф0 | 1 экз. | |
5 | Руководство по эксплуатации | ПЛА150.000.100.100РЭ | 1 экз. | |
6 | Методика поверки | ПЛА150.000.100.100 МП | ||
7 | Блок автономного источника постоянного электрического тока питания | 1 щт. | По специальном у заказу | |
8 | Тара упаковочная | ПЛА150.701.010.000 | 1 шт. |
осуществляется по документу ПЛА150.000.100.100МП «Государственная система обеспечения единства измерений. Динамометры электронные ДЭЛ-150. Методика поверки», утвержденному ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» 15 апреля 2016 года.
Перечень (эталонов), применяемых при поверке: машина испытательная Р-500М-авто 1 класса точности
рабочий эталон единицы силы 3 разряда, регистрационный номер эталона 32 ZAM.136.2015
Знак поверки наносится на свидетельство о поверке
изложены в руководстве по эксплуатации «Динамометры электронные ДЭЛ-150. Руководство по эксплуатации ПЛА150.000.100.100РЭ».
1 ГОСТ 8.640-2014 « Государственная поверочная схема для средств измерения силы
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 Технические условия ТУ 4389-003-56347017-2016 «Динамометры электронные ДЭЛ-150».
Зарегистрировано поверок | 4 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
