Плотномеры радиоизотопные LB4, 64510-16

Назначение

Плотномеры радиоизотопные серии LB4 (далее - плотномеры) предназначены для бесконтактного измерения плотности жидкостей и дисперсных систем (суспензий, эмульсий, пульп) различного состава в резервуарах и трубопроводах и плотности твердых сыпучих веществ в резервуарах.

Описание

Принцип действия плотномеров основан на регистрации остаточного гамма-излучения и определении степени ослабления гамма-излучения после прохождения его сквозь трубопровод или резервуар. Степень ослабления гамма-излучения зависит от толщины и плотности материала стенок трубопровода, длины пути прохождения излучения сквозь контролируемую среду и плотности контролируемой среды. Так как толщина и плотность материала стенок и длина пути излучения являются постоянными величинами, плотность контролируемой среды пропорциональна степени ослабления излучения.

В качестве радиоактивных источников используется один из следующих изотопов: цезий-137, америций-241, кобальт-60, кюрий-244 и др., в свинцовом защитном контейнере стационарного размещения с окном для формирования рабочего луча, либо снабженные механизмом выдвижения источника.

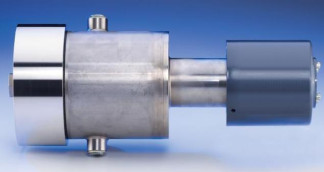

Плотномеры состоят из блока гамма-излучения и блока детектирования с узлом температурной компенсации и процессором, соединенных кабелями.

Блок гамма-излучения и блок детектирования крепятся либо на специальной монтажной раме при установке на трубопроводе, либо на двух монтажных рамах при установке на резервуаре. Пучок излучения от блока гамма-излучения, проходящий через трубопровод или резервуар, регистрируется блоком детектирования со сцинтилляционным счетчиком, установленным с противоположной стороны трубопровода или резервуара. Углы установки плотномера относительно продольной оси трубопровода могут быть различными и определяются условиями работы плотномера. При размещении на резервуарах плотномеры могут быть дополнительно оснащены датчиком уровня.

Блок детектирования оснащен жидкокристаллическим дисплеем, клавишами управления и аналоговыми и цифровыми выходами, а также токовым входом для подключения датчиков температуры и уровня.

Плотномеры выполнены во взрывозащищенном исполнении и исполнении от воспламенения горючей пыли и могут применяться во взрывоопасных зонах в соответствии с 7.3 «Правил устройства электроустановок», ГОСТ Р МЭК 60079-14-2008 и зонах, опасных по воспламенению горючей пыли, в соответствии с ГОСТ Р МЭК 61241-14-2008.

Плотномеры выпускаются в следующих модификациях - модели LB444, LB4700, LB480, LB491, LB414, различающихся применяемыми источниками излучения и конструкцией, способом и местом установки, а также дополнительными возможностями: модели LB414 и LB480 могут быть оснащены датчиками уровня, модель LB491 может быть оснащена датчиками массового расхода.

Плотномеры оснащены интерфейсами RS232C, RS485, Profibus.

При установке на месте эксплуатации производится калибровка комплекса по методике фирмы изготовителя, включающей процедуры измерения при незаполненном резервуаре и заполненном жидкостью с известной плотностью. Пломбировка плотномеров не предусмотрена.

Программное обеспечение

Плотномеры оснащены встроенным программным обеспечением (далее - ПО), позволяющим осуществлять самотестирование плотномера, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

ПО плотномера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.

Таблица 1 - Идентификационные данные ПО

Конструкция плотномера исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель плотномера в виде наклейки.

Комплектность

Таблица 3

Поверка

осуществляется в соответствии с документом МП 13-241-2016 «ГСИ. Плотномеры радиоизотопные серии LB4. Методика поверки», утвержденным ФГУП «УНИИМ» 15.04.2016 г. Основное средство поверки (эталон):

- Государственный эталон единицы массы 1-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» в диапазоне значений от 0,01 до 220 г с системой для определения плотности методом Архимеда, аттестованный в установленном порядке.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации.

Нормативные документы

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия

Техническая документация фирмы-изготовителя «Berthold Technologies GmbH&CO.KG», Германия
