Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС, 64512-16

64512-16
Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС предназначены для измерений температуры газообразных, жидких и сыпучих сред.
Карточка СИ
Номер в госреестре 64512-16
Наименование СИ Преобразователи термоэлектрические кабельные
Обозначение типа СИ КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС
Изготовитель ООО НПК "Приборист", г.Протвино
Год регистрации 2016
Срок свидетельства 11.07.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС предназначены для измерений температуры газообразных, жидких и сыпучих сред.

Описание

Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.

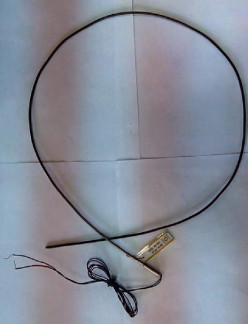

Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС представляют собой кабельные термопары - термоэлектрические жилы в стальной оболочке с минеральной изоляцией.

Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС представляют собой:

КТХАС - кабельный термоэлектрический преобразователь хромель-алюмелевый (тип К по ГОСТ Р 8.585-2001) в стальной оболочке;

КТХАСп - кабельный термоэлектрический преобразователь хромель-алюмелевый (тип К по ГОСТ Р 8.585-2001) в оболочке из жаропрочного сплава;

КТХКС - кабельный термоэлектрический преобразователь хромель-копелевый (тип L по ГОСТ Р 8.585-2001) в стальной оболочке.

КТГХАС, КТГХАСп, КТГХКС - кабельный термоэлектрический преобразователь с клеммной головкой. Представляет собой кабельный термоэлектрический преобразователь КТХАС, КТХАСп или КТХКС со смонтированной клеммной головкой вместо втулки герметизации.

Преобразователи термоэлектрические кабельные КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС являются однозонными и изготавливаются в следующих исполнениях.

По сечению:

-    круглого постоянного сечения;

-    круглого с утоненным рабочим участком;

-    круглые с плоским рабочим участком.

По конструкции спая:

-    с изолированным рабочим спаем (И);

-    с неизолированным рабочим спаем (Н).

По материалу оболочки:

-    в стальной оболочке (С);

-    в оболочке из жаропрочного сплава (Сп).

По выводу соединительных проводов:

-    выводы медных проводов (свободные концы термоэлектродов расположены во втулке герметизации);

-    выводы термоэлектродов.

Технические характеристики

приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики преобразователей термоэлектрических кабельных КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС_

Параметр

Значения

Диаметр кабельного термопреобразователя D, мм

0,9

1,0

1,3

1,5

3,0

4,0

4,6

5,0

6,0

Диаметр термоэлектродов, мм

0,18

0,2

0,26

0,27

0,65

0,85

0,75

0,9

1,0

Длина термопреобразователя L, м, не более

100

50

25

30

20

Масса одного метра термопреобразователя, г *

4,2

5,2

8,6

11

39

74

83

110

163

Максимальный диапазон измеряемой температуры, °С **

КТХАС

КТГХАС

от -40 до +650

от -40 до +700

от -40 до +900

КТХКС

КТГХКС

от -40 до +400

от -40 до + 500

от -40 до +600

КТХАСп

КТГХАСп

от -40 до +750

от -40 до +800

от -40 до +1000

Класс допуска

1 и 2 по ГОСТ Р 8.585-2001

Параметр

Значения

Показатель тепловой инерции термоэлектрических преобразователей с изолированным рабочим спаем, с

0,5

1,3

1,5

2,5

4,0

5,0

6,0

8,0

Показатель тепловой инерции термоэлектрических преобразователей с неизолированным рабочим спаем, с

0,3

0,8

1,0

2,0

3,0

3,5

5,0

6,0

Вероятность безотказной работы за время t=8000 ч, не менее

0,98

Примечания:

* без учета массы клеммной головки

** диапазон измеряемой температуры может быть сокращен по требованию заказчика

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Комплектность средства измерений приведена в таблице 2

Таблица 2 - Комплектность преобразователей термоэлектрических кабельных КТХАС, КТХАСп, КТХКС, КТГХАС, КТГХАСп, КТГХКС_

Наименование

Кол-во, шт.

Примечание

Кабельный термоэлектрический преобразователь

1

Тип в соответствие с заказом

Паспорт ТУ 4211 -006-31846771-2015ПС

1

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Перечень средств измерений, используемых при поверке:

-    калибратор температуры АТС-650В, номер СИ в Г осреестре 46576-11;

-    калибратор температуры КТ-3, номер СИ в Г осреестре 50907-12;

-    эталонный термометр 3 разряда по ГОСТ 8.558-2009;

-    измеритель температуры многоканальный прецизионный МИТ 8, номер СИ в Госреестре 19736-11;

-    мегаомметр Ф4102/1, номер СИ в Госреестре 9225-88.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

содержатся в паспорте ТУ 4211-006-31846771-2015ПС.

Нормативные документы

1    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

2    ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические требования

3    ГОСТ 23847-79 Преобразователи термоэлектрические кабельные типов КТХАС, КТХАСп, КТХКС. Технические условия

4    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

5    Технические условия ТУ 4211-006-31846771-2015
