| Номер в госреестре | 64517-16 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | Альбатрос ТанкМенеджер-2 |
| Изготовитель | Акционерное общество «Альбатрос», г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные Альбатрос ТанкМенеджер-2 (далее - системы) предназначены для измерений массы, параметров нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м, согласно ГОСТ Р 8.595-2004.
Принцип действия системы основан на использовании косвенного метода статических измерений массы нефти и нефтепродуктов.
Системы выпускаются в четырех исполнениях, отличающихся типом вторичного преобразователя (далее - ВП), составом поддерживаемых первичных преобразователей (далее -1111), а также количеством реализованных каналов измерения массы (далее - ИКМ). В состав систем, в зависимости от исполнения, входят:
- ПП предназначенные для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, выполненные на основе датчиков и других устройств и располагающиеся непосредственно на резервуаре (на объектах в зонах классов 0, 1 и 2 по ГОСТ 30852.9-2002);
- ВП, получающие информацию с ПП, осуществляющий индикацию и архивирование измеряемых системой параметров, а также формирование сигналов управления внешними устройствами.

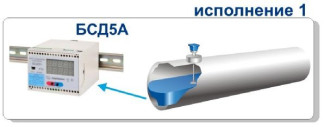

Исполнение 1 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - один.
В качестве ПП используется один датчик уровня ультразвуковой ДУУ2М, или датчик уровня ультразвуковой ДУУ6, или уровнемер поплавковый ДУУ10 (регистрационный номер 56503-14), или датчик температуры многоточечный ДТМ2 (регистрационный номер № 32476-12), или измеритель температуры многоточечный ДТМ3, или плотномер жидкости ДП1 (регистрационный номер 59097-14).
В качестве ВП используется блок сопряжения с датчиком БСД5А (регистрационный номер 57793-14).
Исполнение 2 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, плотности, объема, массы нетто (брутто). Число ИКМ - один.
В качестве ПП используется до четырех уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14) с протоколом обмена HART, измерителей температуры многоточечных ДТМ3 с протоколом обмена HART, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).
В качестве ВП используется блок сопряжения с датчиком БСД5Н (регистрационный номер 57793-14).
Исполнение 3 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - четыре.
В качестве ПП используются до четырех датчиков уровня ультразвуковых ДУУ2М, или датчиков уровня ультразвуковых ДУУ6, или датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), или плотномеров жидкости ДП1 (регистрационный номер 59097-14) или до двух уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12), или до двух уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12),
В качестве ВП используется контроллер Г АММА-8МА.
Исполнение 4 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - шесть.
В качестве 1111 используется:
- до шести датчиков уровня ультразвуковых ДУУ2М, датчиков уровня ультразвуковых ДУУ6, датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14) с протоколом обмена ЗАО «Альбатрос»;
- до трех уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12) или уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12);
- до 24 уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12) с протоколом обмена HART, преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).
В качестве ВП используется контроллер А17.
Структура условного обозначения системы измерительный Альбатрос ТанкМенеджер-2.
Таблица 1
| Тип подключаемых ПП | Типы подключаемого ВП | |||
| БСД5А | БСД5Н | ГАММА-8МА | А17 | |
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | |
| ДУУ2М | + | - | + | + |
| ДУУ6 | + | - | + | + |
| ДУУ10 | + | + | - | + |
| ДТМ2 | + | - | + | + |
| ДТМ3 | + | + | - | + |
| ДП1 | + | - | + | + |
| Альбатрос р20 | - | + | - | + |
| РДУ3 | - | - | + | + |
| УТР1 | - | - | + | + |
| EJ* | - | + | - | + |
Программное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.
Номер версии ПО выводится на ВП, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «Высокий».
Таблица 2
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Программа блока БСД5А | Программа блока БСД5Н | Программа контроллера Г АММА-8МА | Программа контроллера А17 |
| Номер версии (идентификационный номер ПО) | 1.06 | 1.06 | 1.03 | 1.06 |
| Цифровой идентификатор ПО | В135 | В135 | 8C6DH | 27D1 |
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений уровня, мм | от 0 до 25000 |
| Диапазон измерений температуры, °С | от -45 до +200 |
| Диапазон измерений плотности, кг/м | от 650 до 1050 |
| Диапазон измерений избыточного давления, МПа | от -0,06 до +60 |
| Диапазон измерений гидростатического давления, кПа | от 0 до 61,6 |
| Диапазоны выходного токового сигнала, при величине | от 0 до 20 |
| сопротивления нагрузки не более 500 Ом, мА | от 4 до 20 |
| Диапазоны выходного токового сигнала, при величине сопротивления нагрузки не более 2,2 кОм, мА | от 0 до 5 |
| Диапазоны входных токовых сигналов, мА ГАММА-8МА, А17 | от 0 до 5 |
| БСД5Н, БСД5А | от 0 до 20 от 4 до 20 |
| Пределы допускаемой относительной погрешности измерений плотности, % | ±0,4 |
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 1 | ±1,1 |
| Пределы допускаемой относительной погрешности измерений массы брутто М, %: М > 120 т | ±0,50 |
| М < 120 т | ±0,65 |
| Пределы допускаемой относительной погрешности измерений массы нетто Мн, %: Мн > 120 т | ±0,60 |
| Мн < 120 т | ±0,75 |
| Пределы допускаемой абсолютной погрешности токовых сигналов, мкА | ±15 |
| Температура окружающей среды, °С -исполнение 1, исполнение 3 | от -45 до +85 |
| -исполнение 2, исполнение 4 | от -50 до +85 |
| Температура транспортирования и хранения, °С -исполнение 1,исполнение 2 | от -40 до + 45 |
| -исполнение 3, исполнение 4 | от +1 до + 45 |
| Средняя наработка на отказ, не менее, часов | 100000 |
| Срок службы, не менее, лет | 14 |
Пределы допускаемой абсолютной погрешности измерений уровня, мм
Таблица 4
| Типы подключаемых ПП | Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | |
| ДУУ2М | ±5 (±3; ±2; ±1)* | - | ±5 (±3; ±2; ±1)* | ||
| ДУУ6 | ±5 (±1)* | - | ±5 (±1)* | ||
| ДУУ10 | ±3 ( ±0,7; ±0,5)* | ±3 (±1)* | - | ±3(±1;±0,7; 0,5)* | |
| УТР1 | - | - | ±10 (±5)* | ||
| РДУ3 | - | - | ±6 (±4; ±2; ±1)* | ||
| *по заказу Пределы допускаемой относительной погрешности измерений объема, % | |||||
| Таблица 5 | |||||
| Типы подключаемых ПП | Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | |
| ДУУ2М | ±0,44 (±0,41; ±0,29)* | - | ±0,44 (±0,41; ±0,29)* | ||
| ДУУ6 | ±0,44 (±0,29)* | - | ±0,44 (±0,29)* | ||
| ДУУ10 | ±0,44 (±0,41; ±0,29; ±0,26)* | - | ±0,44 (±0,41;±0,29;±0,26)* | ||
| УТР1; РДУ3 | - | - | ±0,34 | ||
* по заказу
Пределы допускаемой абсолютной погрешности измерений температуры, °С
Таблица 6
| Типы подключаемых ПП | Диапазон измерений температуры (t), °С | Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 |
| -45 < t < -10 | ±2,0 | - | ±2,0 | ||
| ДУУ2М | -10 < t < +85 | ±0,5 | ±0,5 | ||
| +85 < t < +120 | ±2,0 | ±2,0 | |||
| ДУУ6 | - 40 < t < +65 | ±0,5 | - | ±0,5 | |
| ДУУ10 | -45 < t < -40 | ±0,7 | - | ±0,7 | |
| -40 < t < +105 | ±0,5 | ±0,5 | |||
| +105 < t < +120 | ±0,7 | ±0,7 | |||
| ДТМ2 | -45 < t < -10 | ±2,0 | - | ±2,0 | |
| -10 < t < +85 | ±0,5 | ±0,5 | |||
| +85 < t < +125 | ±2,0 | ±2,0 | |||
| (-45< t < +85)* | ±0,5 | ±0,5 | |||
| ДТМ3 | -45 < t < +125 | ±0,75 (±0,2)* | - | ±0,75(±0,2)* | |
| +125 < t < +200 | ±1,2 (±0,2)* | ±1,2 (±0,2)* | |||
| ДП1 | -40 < t < +105 | ±0,5 | - | ±0,5 | |
*по заказу
Пределы допускаемой погрешности измерений давления
Таблица 7
| Типы подключаемых ПП | Диапазон измерений давления (P), кПа | Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 |
| ДУУ2М -избыточное | 0 < P < 2000 | ±1,5 % | - | ±1,5 % | |
| ДУУ6 -избыточное | -1,87 < P < +2,06 -3,08 < P < +3,27 -6,16 < P < +6,28 | ±51 Па ±84 Па ±168 Па | - | ±51 Па ±84 Па ±168 Па | |
| -гидростати ческое | 0 < P < 18,7 0 < P < 30,8 0 < P < 61,6 | ±20,4 Па ±33,6 Па ±67,2 Па | ±20,4 Па ±33,6 Па ±67,2 Па | ||
| ДУУ10 -избыточное | 0 < P < 2000 | ±1,5 % | - | ±1,5 % | |
| Альбатрос р20 -избыточное | -60 < P < +60 -0,01 < P< +60000 | - | 0,2 % 0,1 % | - | 0,2 % 0,1 % |
Таблица 8
| Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 | |
| Степень защиты по ГОСТ 14254-96 | IP68, IP20 | IP66, IP68, IP20 | IP68, IP50 | IP66, IP68, IP30 |
| Масса, не более, кг | 23,75 | 93,65* | 87* | 563,4* |
| * Габаритные размеры, не более, мм | 281х180х(352,5+Щ | 281х180х(202+L) | 400х400х(438+L) | |
Примечание - L - длина ЧЭ датчика, определяемая при заказе, мм. * определяется при заказе.
наносится на лицевую панель ВП системы методом шелкографии и на титульные листы эксплуатационной документации типографским методом.
Таблица 9
| Наименование | Кол-во, шт | Примечание |
| Система измерительная Альбатрос ТанкМенеджер-2 исполнение 1: | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
| Наименование | Кол-во, шт | Примечание |
| Паспорт | 1 | |
| Блок сопряжения с датчиком БСД5 А | 1 | |
| Система измерительная Альбатрос ТанкМенеджер-2 исполнение 2: | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Паспорт | 1 | |
| Блок сопряжения с датчиком БСД5Н | 1 | |
| Система измерительная Альбатрос ТанкМенеджер-2 исполнение 3: | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Паспорт | 1 | |
| Контроллер Г АММА-8МА | 1 | |
| Система измерительная Альбатрос ТанкМенеджер-2 исполнение 4: | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | |
| Паспорт | 1 | |
| Контроллер А17 | 1 |
осуществляется по документу УНКР.421417.011 МП «Системы измерительные Альбатрос ТанкМенеджер-2. Методика поверки» утвержденному ФГУП «ВНИИМС» 02 февраля 2016 г. Основные средства поверки:
-ареометр по ГОСТ 18481-81 с ценой деления 0,5 кг/м и диапазоном измерения, соответствующим плотности контролируемого продукта;
-калибратор электрических сигналов типа UPS-Ш, класс точности 0,01;
-лента измерительная 3-го разряда с диапазоном измерений от 0 до 30000 мм, ГОСТ 8.763-2011; -лента измерительная с грузом 2-го разряда с диапазоном измерений уровня от 1 до 30 000 мм по ГОСТ 8.763-2011;
-лупа типа ЛИ с увеличением 10х, ГОСТ 25706-83;
-манометры избыточного давления грузопоршневые МП-2,5, МП-60, класса точности 0,02, по ГОСТ 8291-83;
-манометр грузопоршневой СРВ5000-Н, фирмы «WIKA», класса точности 0,01;
-переносной пробоотборник, ГОСТ 2517-85;
-температурная испытательная камера Feutron Klimasimulation GmbH тип 3416/16, диапазон воспроизводимых температур от минус 70 до плюс 180 °C;
-термостат ТЖ-ТС-01, диапазон воспроизводимых температур от плюс 10°С до плюс 95 °С, нестабильность поддержания заданной температуры ±0,1°С;
-термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измеряемых температур от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до плюс 199,9 °С с погрешностью ±0,05 °С; Знак поверки наносится на Свидетельство о поверке и в пп. 6, 7 паспорта.
изложены в документе УНКР.421417.011 РЭ «Системы измерительные Альбатрос ТанкМенеджер-2. Руководство по эксплуатации».
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ТУ 4252-006-29421521-15 «Система измерительная Альбатрос ТанкМенеджер-2. Технические условия».
| Зарегистрировано поверок | 898 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
