| Номер в госреестре | 64529-16 |
| Наименование СИ | Блоки детектирования |
| Обозначение типа СИ | БДМГ-101 |
| Изготовитель | ООО НПП "Доза", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 1 год; с 11.2017 г. - 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки детектирования БДМГ-101 (далее - блоки) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) или мощности поглощенной дозы в воздухе (далее - МПД) фотонного излучения.
Конструктивно блоки состоят из модуля электрометра (далее - МЭ) и модуля ионизационной камеры (далее - МИК).
МИК выпускается в четырех вариантах исполнения, отличающихся конструктивно -техническими и метрологическими характеристиками:
- МИК-01 с объёмом ионизационной камеры 100 см ;
- МИК-02 с объёмом ионизационной камеры 20 см3;
- МИК-03 с объёмом ионизационной камеры 500 см ;
- МИК-04 с объёмом ионизационной камеры 2 см3.
МИК состоит из ионизационной камеры, корпуса и электрометрического кабеля в защите.
МИК соединяется с МЭ электрометрическим кабелем с антимикрофонным покрытием в толстостенной силиконовой трубе, длина которого может достигать 30 м.
МЭ состоит из двух подмодулей: интерфейсного и электрометрического. Интерфейсный подмодуль состоит из управляемого узла питания, программируемого источника высокого напряжения и интерфейсного узла с опто-гальванической развязкой. Электрометрический подмодуль состоит из электрометрического усилителя, охваченных обратной связью измерительных резисторов и электрометрических реле, осуществляющих переключение диапазонов измерения.
Принцип работы блоков основан на измерении тока, возникающего в ионизационной камере МИК под действием ионизирующего излучения.

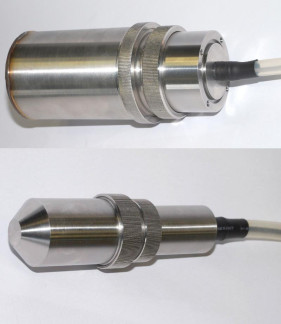

Внешний вид составных частей блоков, мест пломбировки и размещения знака утверждения типа приведены на рисунках 1 -5.
Место для размещения знака утверждения типа
Место для гарантийной пломбы
Место для размещения знака утверждения типа
Программное обеспечение (ПО) блоков состоит из двух ПО:
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока с таблицами градуировочных коэффициентов и констант, имеющего наименование и свой номер версии исполнения.
- автономного программного обеспечения «DWPTest», устанавливаемого на ПЭВМ, имеющего возможность считывания текущей измерительной информации с блока и установки (записи) параметров и констант в память блока.
Метрологически значимой частью ПО БДМГ-101 является встроенное ПО, включающее программу (код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в память блока.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Встроенное | DWPTest |
| Номер версии (идентификационный номер) ПО | 3.01 | 02.01.2.00.03 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого модуля) | - | 808a0f7b15cc156bc9dcce92b1489c20 |
| Алгоритм вычисления идентификатора ПО | - | MD5 |
Защита ПО «DWPTest» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон энергий фотонного излучения, МэВ | от 0,05 до 3,0 |
| Диапазон измерений МАЭД фотонного излучения, Зв/ч: | |
| - БДМГ-101 с МИК-01 | от 5 10-5 до 2102 |
| - БДМГ-101 с МИК-02 | от 5 10-4 до 103 |
| Диапазон измерений МПД фотонного излучения в воздухе, Гр/ч: | |
| - БДМГ-101 с МИК-03 | от 10-5 до 102 |
| - БДМГ-101 с МИК-04 | от 5 10-3 до 104 |
| Чувствительность для энергии излучения нуклида 60Со, не менее: | |
| - БДМГ-101 с МИК-01, Зв/Кл | 5 0 О, 3 |
| - БДМГ-101 с МИК-02, Зв/Кл | 1,5106 |
| - БДМГ-101 с МИК-03, Гр/Кл | 6,0104 |
| - БДМГ-101 с МИК-04, Гр/Кл | 1,210' |
| Пределы допускаемой основной относительной погрешности измерения МАЭД и МПД фотонного излучения, % | ±15 |
| Энергетическая зависимость относительно энергии 0,661 МэВ, % | ±25 |
| Анизотропия чувствительности, % | ±30 |
| Радиационный ресурс, Гр, не менее: | |
| - БДМГ-101 с МИК-01 | 45000 |
| - БДМГ-101 с МИК-02 | 200000 |
| - БДМГ-101 с МИК-03 | 45000 |
| - БДМГ-101 с МИК-04 | 200000 |
| - МЭ | 100 |
| Пределы допускаемой дополнительной относительной погрешности измерений МАЭД или МПД фотонного излучения при изменении температуры окружающего воздуха от нормальных условий на каждые 10 °С, % | ±3 |
| Пределы допускаемой дополнительной относительной погрешности измерений МАЭД или МПД фотонного излучения при изменении влажности окружающего воздуха до 98 % при температуре 35 °С, % | ±5 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность показаний за 24 ч непрерывной работы, % | ±5 |
| Параметры питания: - напряжение постоянного тока, В | от 9 до 42 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры, (диаметр х высота), мм, не более: | |
| - МИК-01 | 85 х 210 |
| - МИК-02 | 45 х 160 |
| - МИК-03 | 140 х 230 |
| - МИК-04 | 35 х 90 |
| - МЭ | 110 х 300 |
| Масса (без соединительного кабеля), кг, не более: | |
| - МИК-01 | 1,0 |
| - МИК-02 | 0,3 |
| - МИК-03 | 1,0 |
| - МИК-04 | 0,2 |
| - МЭ | 2,0 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C: МИК-01 с соединительным кабелем МИК-02, МИК-03, МИК-04 с соединительным кабелем МЭ - относительная влажность окружающего воздуха при температуре 35 °C, %, не более - атмосферное давление | от -30 до +120 от -30 до +60 от -30 до +60 до 98 от 84 до 106,7 кПа. |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84 до 106,7 |
наносится на корпус в виде наклейки и типографским способом на титульные листы руководства по эксплуатации ФВКМ.418266.009РЭ и паспорта ФВКМ.418266.009ПС.
Комплект поставки приведен в таблице 3.
| Наименование | Обозначение | Количество | Примеча ние |
| ФВКМ.418266.009 | Блоки детектирования БДМГ-101 в составе: | ||
| ГКПС44.02.00.000-01 | Модуль ионизационной камеры МИК-01 | 1* | * С кабелем |
| ГКПС.44.05.00.000-01 | Модуль ионизационной камеры МИК-02 | 1) | С кабелем |
| ГКПС44.07.00.000 | Модуль ионизационной камеры МИК-03 | 1) | С кабелем |
| ГКПС44.08.00.000 | Модуль ионизационной камеры МИК-04 | 1) | С кабелем |
| ГКПС.44.01.00.000-01 | Модуль электрометра МЭ | 1 | |
| ФВКМ.301524.047 | Узел крепления МЭ | 1 | |
| Разъем 2РМГД-19 | 1 | ||
| ГКПС44.09.00.000 | Кабель электрометрический | 1) | |
| ФВКМ.301524.048 | Узел крепления МИК-01 | 1) | |
| ФВКМ.301524.049 | Узел крепления МИК-02 | 1) | |
| ФВКМ.301524.050 | Узел крепления МИК-03 | 1) | |
| ФВКМ.301524.051 | Узел крепления МИК-04 | 1) | |
| ФВКМ.004001 | Программное обеспечение «DWPTest» | 1 | |
| ФВКМ.418266.009РЭ | Руководство по эксплуатации | 1 | |
| ФВКМ.418266.009ПС | Паспорт | 1 | |
| Свидетельство о поверке | 1 | ||
| Упаковка | 1 | ||
| 1) Поставляется в соответствии с условиями поставки | |||
осуществляется в соответствии с документом ФВКМ.418266.009РЭ «Блоки детектирования БДМГ-101. Руководство по эксплуатации», раздел 4 «Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 25 января 2016 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений
• 3 3
от 6,010 до 4,5-10 Гр/мин, пределы допускаемой относительной погрешности измерений ±1 %.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.
Блоки детектирования БДМГ-101. Руководство по эксплуатации ФВКМ.418266.009РЭ.
1 ГОСТ 8.070-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
2 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
