| Номер в госреестре | 64532-16 |
| Наименование СИ | Комплекс измерительный параметров аналоговых микросхем и устройств |
| Обозначение типа СИ | ДМТ-219 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219 (далее - комплекс) предназначен для воспроизведения сигналов произвольной формы в диапазоне частот от 1 Гц до 80 МГц, сигналов специальной формы в диапазоне частот от 0,01 Гц до 200 кГц, сигналов прямоугольной формы в диапазоне частот от 1 Гц до 2 ГГц, а также измерений и анализа характеристик этих сигналов, прошедших через измеряемое устройство.

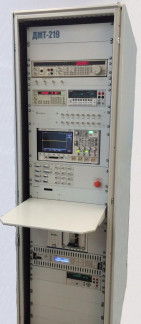

Конструктивно комплекс выполнен в виде шкафа с установленными в него отдельными приборами.
Принцип действия комплекса основан на формировании сигналов синусоидальной, произвольной формы, логических уровней, устанавливаемых пользователем с помощью программного обеспечения управляющей ПЭВМ и анализа колебаний, прошедших через измеряемое устройство, с последующей обработкой сигнала.
Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Комплекс представляет собой измерительно-вычислительный комплекс, управляемый ПЭВМ. В состав комплекса входят следующие каналы воспроизведения /измерения:
- четыре канала воспроизведения сигналов: два канала воспроизведения сигналов произвольной формы №1 - №2 (генератор PA72G16400), канал воспроизведения сигналов специальной формы №3 (генератор DS360), канал воспроизведения сигналов прямоугольной формы №4 (генератор CG635);
- четыре канала воспроизведения постоянного тока/напряжения №5 и №6 (№6752А) и №7 и №8 (N6761 А);
- канал воспроизведения/измерений постоянного тока/напряжения №9 (калибратор/мультиметр (модель 2400));
- девять каналов измерений: №1 (цифровой мультиметр 34411A), каналы №2 - №5 (4-х канальный дигитайзер РА72D16180А), каналы измерений №6 - №9 (осциллограф MSOХ3104A);
- шестнадцать каналов анализа логических уровней №10 - №25 (осциллограф MSOХ3104A);
- тридцать два канала цифровых входов/выходов №1 - №32 (модуль PA72DIOS6016).
Органы управления и подстыковочные разъемы расположены на передней панели соответственно.
Комплекс обеспечивает:
воспроизведение сигналов напряжения постоянного тока и напряжения специальной формы и подачу их на испытываемую микросхему или устройство, а также измерение параметров входных сигналов и отклика;
анализ отклика испытываемой микросхемы или измеряемого устройства на поданный сигнал.
Все приборы комплекса объединены с помощью шин USB, IEEE1394, РXI и GPIB в единый измерительный комплекс под управлением ПЭВМ
Программное обеспечение (ПО) является специализированным ПО управления измерительными приборами комплекса, разработки последовательности приведения измерений с помощью оборудования комплекса и сохранение результатов измерений. ПО, в данной конфигурации, не может быть использовано отдельно от комплекса.
Влияние метрологически значимой части ПО комплекса на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО комплекса указаны в таблице 1.
| Наименование ПО | Идентиф икаци-онное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления иден-тификато-ра ПО |
| Среда разработки и выполнения ПО управления измерительными приборами и обработки результатов измерений | «VEE PRO 9.32» | 9.32 | 3439-376K-KTKK- TDVE-EV6C-KT7C | - |
| ПО проведения поверки Комплекса | metrolog219 | 1.0 | 38FE5C72FC3FA5ECA 80D124D2927CE59 | MD5 |
| Встроенное ПО для источников питания модульных серии N6700 | N6705, N6715 Primary Firmware D.01.04 | Версия D.01.04 | D7DBE56FC6E7B3485 6E22AFC4BEB3A0D | MD5 |
| Встроенное ПО цифровых осциллографов серии 2000А Х и 3000 А Х | Agilent 2000A and 3000A X Series Oscilloscope Software | 02.10.20120.22 200 и выше | — | — |
| Встроенное ПО калибраторов -мультиметров цифровых 2400 | 2400 Series Firmware | C26 и выше | — | — |
| Встроенное ПО для мультиметров цифровых 34410А, 34411А | 34410/11А Firmware | Версия 2.35 | С5А7F5CF780943E631 6EDCEE8787C6C | MD5 |
| Встроенное ПО генератора DS360 | DS360 Software | 1.05 и выше | — | — |
| Встроенное ПО генератора CG635 | Firmware Version | 1.00 и выше | — | — |
| Драйвер управления модулями серии РА72 | PA72 Driver 12/2015 | 1.18 | — | — |
Уровень защиты ПО комплекса, соответствует уровню «Низкий» в соответствии с п. 4.5 рекомендации Р 50.2.077-2014.
приведены в таблицах 2 и 3.
| Наименование характеристики | Значение характеристики |
| Каналы воспроизведения №1 - №2 (генератор сигналов произвольной формы PA72G16400) | |
| Диапазон рабочих частот, Гц | от 1,0 до 8,0107 |
| Пределы допускаемой погрешности воспроизведения частоты, Гц | ±(1,010-5F+0,01), где F - воспроизводимое значение частоты, Гц |
| Диапазон воспроизведения напряжения выходного сигнала, В выходное сопротивление 50 Ом | от 1,010-3 до 5,12 |
| Пределы допускаемой погрешности воспроизведения напряжения выходного сигнала, В | ±(2,010-3ив + 2,5 10-4), где ив - значение воспроизводимого напряжения, В |
| Диапазон воспроизведения напряжения постоянного тока, В | от минус 2,5 до 2,5 |
| Пределы допускаемой погрешности воспроизведения напряжения постоянного тока, В | ±(2,0-10-3-U0 + 2,5 10-4), где U0 - значение напряжения постоянного тока, В |
| Канал воспроизведения №3 (генератор сигналов специальной формы DS360) | |
| Диапазон рабочих частот, Гц | от 0,01 Гц до 2,0-105 |
| Пределы допускаемой погрешности воспроизведения частоты, Гц | ±(25 10-5Ту +4 10-3), где Fy - установленное значение частоты, Гц |
| Уровень гармонических составляющих воспроизводимого сигнала, дБ, не более | минус 98 |
| Диапазон воспроизведения напряжения выходного сигнала, В: несимметричные выходы (+) и (-): согласованная нагрузка «50Q» высокоомная нагрузка «Hi-Z» симметричный выход: согласованная нагрузка «50Q» высокоомная нагрузка «Hi-Z» | от 5,010'6 до 14,4 от 1,0-10-5 до 40,0 от 1,0 10-5 до 28,8 от 2,0-10-5 до 80,0 |
| Пределы допускаемой погрешности воспроизведения напряжения выходного сигнала, В | ±(1,010-2ив +3,0-10-6), где ив - значение воспроизводимого напряжения, В |
| Диапазон воспроизведения напряжения постоянного тока, В согласованная нагрузка «50Q» высокоомная нагрузка «Hi-Z» | от минус 7,4 до 7,4 от минус 20,0 до 20,0 |
| Пределы допускаемой погрешности воспроизведения напряжения постоянного тока, В | ±(1,0-10-2-U0 +2,5-10-4), где U0 - значение напряжения постоянного тока, В |
| Канал воспроизведения №4 (генератор сигналов прямоугольной формы CG635) | |
| Диапазон рабочих частот, Гц: выход CMOS выход Q и О | от 1,0 до 2,5-108 от 1,0 до 2,0-109 |
| Пределы допускаемой погрешности воспроизведения частоты, Гц | ±1,010-6Бу, где Бу - установленное значение частоты, Гц |
| Диапазон воспроизводимого сигнала, В: в диапазоне частот, Гц: от 1,0 до 2,5 ■ 10 (выход CMOS) в диапазоне частот, Гц: от 1,0 до 2,0 ■ 109 парафазный выход (Q и О) | 1,2; 1,8; 2,5; 3,3; 5 от 0,2 до 1,0 |
| Пределы допускаемой погрешности воспроизведения сигналов прямоугольной формы, В: на выходе CMOS (Ш = 1,2 В; 1,8 В; 2,5 В; 3,3 В; 5 В) на выходе Q и О | ±(2,010-2ио +2,0-10-2) ±(1,010-2ио +1,0-10-2), где ио - значение воспроизводимого прямоугольного сигнала, В |
| Каналы воспроизведения постоянного тока/напряжения №5 и №6 (N6752A) | |
| Диапазон воспроизводимого напряжения постоянного тока, В | от 0,1 до 50,0 |
| Пределы допускаемой погрешности воспроизведения напряжения постоянного тока, В | ±(6,010-4U0 +2,0 -10-2), где U0 - значение воспроизводимого напряжения постоянного тока, В |
| Диапазон воспроизводимой силы постоянного тока, А | от 0,05 до 10,0 |
| Пределы допускаемой погрешности воспроизводимой силы постоянного тока, А | ±(1,010-310 +2,0 ■ 10-2), где I0 - значение воспроизводимой силы постоянного тока, А |
| Каналы воспроизведения постоянного тока/напряжения №7 и №8 (N6761 А) | |
| Диапазон воспроизводимого напряжения постоянного тока, В | от 0,1 до 50 |
| Пределы допускаемой погрешности воспроизведения напряжения постоянного тока, В | ±(3,010-4U0 +6,0-10-3), где U0 - значение воспроизводимого напряжения постоянного тока, В |
| Диапазон воспроизведения силы постоянного тока, А | от 0,001 до 1,5 |
| Пределы допускаемой погрешности воспроизведения силы постоянного тока, А | ±(5-10-4-Ic +2,0-10-4), где I0 - значение воспроизводимой силы постоянного тока, А |
| Канал воспроизведения/измерений постоянного тока/напряжения №9 (калибратор/мультиметр (модель 2400)) | |
| Диапазон воспроизводимого/измеряемого напряжения постоянного тока, В | от 0,001 до 200 |
| Пределы допускаемой погрешности воспроизведения/измерений напряжения постоянного тока, В: на пределах 0,2 В, 2 В на пределе 20 В на пределе 200 В | ±(2,010'4Ио +6,0-10'4) ±(2,010-4Ио +2,4-10-3) ±(2,010-4Ио +2,4-10-2), где ио - значение воспроизводимого/ измеренного напряжения постоянного тока, В |
| Диапазон воспроизводимой/измеряемой силы постоянного тока, А | от 1,0-10-6 до 1,0 |
| Пределы допускаемой погрешности воспроизведения/измерений силы постоянного тока, А: на пределах 10 мкА, 100 мкА, 1 мА, 10 мА на пределе 100 мА на пределе 1 А | ±(1,010-31о + 1,010-7) ±(1,010-31о + 1,0-10-6) ±(3,0 10-31о + 1,010-3), где 1о - значение воспроизводимой/ измеренной силы постоянного тока, А |
| Диапазон измерений электрического сопротивления, Ом | от 1,010-3 до 2,0 108 |
| Пределы допускаемой погрешности измерений электрического сопротивления, Ом: на пределе 20 Ом на пределе 200 Ом на пределе 2 кОм на пределе 20 кОм на пределе 200 кОм на пределе 2 МОм на пределе 20 МОм на пределе 200 МОм | ±2,3 10-2 ±0,17 ±1,7 ±15,0 ±1,7102 ±2,5 103 ±2,3 104 ±6,7-105 |
| Канал измерений №1 (цифровой мультиметр 34411A) | |
| Диапазон измерений напряжения постоянного тока, В | от 1,0-10-3 до 1,0-103 |
| Пределы допускаемой погрешности измерений напряжения постоянного тока, В | ±(5,010-4Ии +4,0 ■ 10-6), где Ии - значение измеренного напряжения постоянного тока, В |
| Диапазон измерений напряжения переменного тока (среднеквадратического значения), В | от 1,0 10-3 до 750 |
| Пределы допускаемой погрешности измерений напряжения переменного тока, В: в диапазоне частот от 3 до 10 Гц в диапазоне частот от более 10 до 20 кГц в диапазоне частот от более 20 до 100 кГц в диапазоне частот от более 100 до 300 кГц | ±(0,001Ш + 5,010-5) ±(0,0006 Ш + 5,010-5) ±(0,004 Ш + 5,0-10-5) ±(0,012Ш + 1,0 10-4), где ии - значение измеренного напряжения переменного тока, В |
| Диапазон измерений силы постоянного тока, А | от 1,0-10-6 до 3,0 |
| Пределы допускаемой погрешности измерений силы постоянного тока: на пределе 100 мкА; на пределе 1 мА, 10 мА, 100 мА; на пределе 1 А; на пределе 3 А | ±(0,0005 1и + 0,00025 1пр) ±(0,0005 1и + 0,00006 1пр), ±(0,001 1и + 0,0001 1пр) ±(0,0015 1и + 0,0002 1пр), где 1и - значение измеренной силы постоянного тока: мкА (для предела 100 мкА), мА (для пределов 1, 10, 100 мА), А (для пределов 1, 3 А), 1ПР - значение предела измерений силы постоянного тока: мкА (для предела 100 мкА), мА (для пределов 1, 10, 100 мА), А (для пределов 1, 3 А) |
| Диапазон измерений силы переменного тока (среднеквадратического значения), А | от 1,0-10-4 до 3,0 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока: в диапазоне частот от 10 до 5 кГц; в диапазоне частот более 5 до 10 кГц | ±(0,001 1и +0,0004 1пр) ±(0,002 1и +0,0004 1пр), где 1и - значение измеренной силы переменного тока, А, 1ПР - значение предела измерений силы переменного тока, А |
| Диапазон измерений электрического сопротивления, Ом | от 1,0-10-3 до 1,0-104 |
| Пределы допускаемой погрешности измерений электрического сопротивления, Ом: в диапазоне до 100,0 Ом; в диапазоне от 100,1 до 1,0 кОм; в диапазоне от 1,001 до 10,0 кОм; в диапазоне от 10,001 до 100,0 кОм; в диапазоне от 100,001 до 1,0 МОм; в диапазоне от 1,001 до 10,0 МОм; в диапазоне от 10,001 до 100 МОм в диапазоне от 100,01 до 1000 МОм | ±0,015 ±0,110 ±1,10 ±11,0 ±1,3-102 ±4,0-103 ±8,0 105 ±8,0 106 |
| Диапазон измерений электрической емкости, мкФ | от 1,0■ 10-4 до 10 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой погрешности измерений электрической емкости, пФ: на пределе 1 нФ на пределе 10 нФ, 100 нФ, 1 мкФ, 10 мкФ | ±(5,0 10-3 Сизм+5,0 10-3 Спр.) ±(4,0 10-3 Сизм+1,0 10-3 Спр.) где Сизм - измеренное значение электрической емкости, нФ (для пределов 1, 10, 100 нФ), мкФ (для пределов 1, 10 мкФ), Спр - значение предела измерений электрической емкости, нФ (для пределов 1, 10, 100 нФ), мкФ (для пределов 1, 10 мкФ) |
| Диапазон измерений частоты, Гц | от 3,0 до 3,0-105 |
| Пределы допускаемой погрешности измерений частоты, Гц | ±1,010-3F, где F - измеренное значение частоты, Г ц |
| Каналы измерений №2 - №5 (4-х канальный дигитайзер РА72Б16180А) | |
| Диапазон измерений частоты, Гц | от 10,0 до 3,0-107 |
| Пределы допускаемой погрешности измерений частоты, Гц | ±1,010-3F, где F - измеренное значение частоты, Г ц |
| Диапазон измерений напряжения постоянного/переменного тока, В: при входном сопротивлении 50 Ом при входном сопротивлении 1 МОм | от 1,0■ 10-3 до 6,0 от 1,0-10-3 до 30 |
| Пределы допускаемой погрешности измерений напряжения постоянного / переменного тока, В | ±(3,010-3ии +0,25-10-3), где ии - значение измеренного напряжения постоянного / переменного тока, В |
| Каналы измерений №6 - №9 (осциллограф MS0X3104A) | |
| Диапазон измерений частоты, Гц | от 0,1 до 1,0-109 |
| Пределы допускаемой погрешности измерений частоты, Гц | ±1,010-4F, где F - измеренное значение частоты, Г ц |
| Неравномерность АЧХ в диапазоне частот от 0,1 до 1,0109 Гц, дБ | ±3,0 |
| Диапазон измерений напряжения постоянного/переменного тока, В ср. кв.: при входном сопротивлении 50 Ом при входном сопротивлении 1 МОм при входном сопротивлении 1 МОм с делителем 10:1 | от 0,01 до 30,0 от 0,01 до 30,0 от 0,01 до 300,0 |
| Пределы допускаемой погрешности измерений напряжения постоянного/переменного тока, В | ±(5,0-10-3-Ш+1,0-10-3), где ии - значение измеренного напряжения постоянного/ переменного тока, В |
| Каналы анализа логических уровней №10 - №25 (осциллограф MS0Х3104A) | |
| Диапазон установки порогового напряжения, В | ±8,0 |
| Пределы допускаемой погрешности установки порогового напряжения в диапазоне, мВ: от минус 8 до минус 2 В | ±400 |
| свыше минус 2 до 2 В | ±200 |
| свыше 2 до 8 В | ±400 |
Таблица 3 - Технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры (глубина х ширина х высота), мм | 1000x600x2200 |
| Масса, кг | 320 |
| Рабочий диапазон температур окружающей среды, °С | от 15 до 25 |
| Относительная влажность воздуха при температуре 20 °С, % | до 80 |
| Атмосферное давление, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50 ±1) Гц, В | 220 ±22 |
| Потребляемая мощность, В • А, не более | 3000 |
наносится на лицевую панель шкафа в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
- комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219 - 1 шт.;
- комплект эксплуатационной документации (Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219. ТИВН.668710.083 ФО. Формуляр; Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219. ТИВН.668710.083 РЭ. Руководство по эксплуатации) - 1 комплект;
- одиночный комплект ЗИП;
- методика поверки (Инструкция. Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219. Методика поверки. ТИВН.668710.083 МП) - 1 шт.
осуществляется по документу ТИВН.668710.083 МП «Инструкция. Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в марте 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительно-го клейма.
Основные средства поверки:
- частотомер электронно-счетный Ч3-86, регистрационный номер 27901-11;
- анализатор спектра Е4405В с предусилителем, регистрационный номер 23670-08; -калибратор многофункциональный FLUKE 9100, регистрационный номер 25985-09;
- осциллограф DS0-6052A, регистрационный номер 30681-13;
- генератор сигналов произвольной формы 33250A, регистрационный номер 26209-08;
- генератор сигналов высокочастотный N9310A, регистрационный номер 61497-15;
- мера емкости образцовая Р597/3, регистрационный номер 2684-70.
Комплекс измерительный параметров аналоговых микросхем и устройств ДМТ-219. ТИВН.668710.083 РЭ. Руководство по эксплуатации.
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2 Техническая документация изготовителя.
