| Номер в госреестре | 64533-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 902821/81-386-2001-1-5-30-000-00-11-1300/362 |
| Изготовитель | "JUMO GmbH & Co. KG", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые 902821/81-386-2001-1-5-30-000-00-111300/362 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной оболочки ТС, в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.

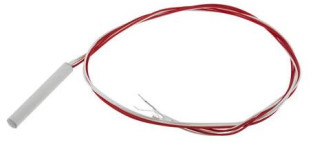

Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя ЧЭ, помещенными в защитный чехол с присоединенным кабелем с удлинительными проводами в оболочке из тефлона. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 3-х проводная.
Монтаж ТС осуществляется при помощи штуцера.
отсутствует.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от минус 40 до плюс 200 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 66512009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры) | 0 ,0 о" + ,3 (0, +Т |
| Диаметр монтажной части ТС, мм | 5 |
| Длина монтажной части ТС, мм | 30 |
| Длина присоединительных проводов ТС, мм | 1300 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 50 до плюс 260 98 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый 902821/81-386-2001-1-5- 16 шт. 30-000-00-11-1300/362
Паспорт 16 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Регистрационный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в паспорте на термопреобразователь сопротивления платиновый 902821/81-3862001-1-5-30-000-00-11-1300/362.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
Техническая документация фирмы «JUMO GmbH & Со. KG», Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
