Пирометры инфракрасные модернизированные 3909020 Е2Т Pulsar 4 и 3909010 Е2Т Pulsar 4, 64536-16

Назначение

Пирометры инфракрасные серии 3909020 Е2Т Pulsar 4 и серии 3909010 Е2Т Pulsar 4 модернизированные (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их собственному тепловому излучению в диапазоне температуры от 350 до 2000 °С в пределах зоны, определяемой углом поля зрения.

Описание

Принцип работы пирометров, которые являются измерительными приборами оптикоэлектронного типа, заключается в измерении температуры объектов по их собственному тепловому излучению в пределах угла поля зрения.

Измеренное пирометрами значение температуры посредством встроенного микропроцессора преобразуется в аналоговый и (или) цифровой сигнал.

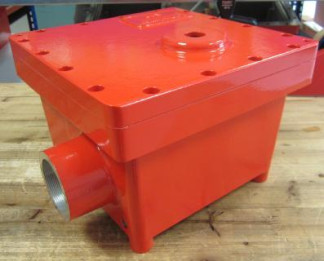

Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения, приемник излучения, электронный блок обработки с двумя линейными выходами (4-20 мА). Электронный блок пирометра помещен во взрывозащитный корпус. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел. В пирометрах предусмотрена возможность выбора двух режимов измерения для определения температуры газа или огнеупора в реакторной печи. Пирометр Е2Т Pulsar 4 модернизированный дополнительно имеет алгоритм измерения параметров пламени (режим FMA).

Пирометры инфракрасные серии 3909020 Е2Т Pulsar 4 и серии 3909010 Е2Т Pulsar 4 модернизированные выпускают в соответствии с ГОСТ Р МЭК 60079.0-2011, ГОСТ IEC 60079-1-2011, что соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», сертификат соответствия №ТС RU C-DE.ГБ04.В.00449. Маркировка взрывозащиты: 1Ex d IIB+H2 T4 Gb.

Программное обеспечение

Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи аналогового 4-20 мА и цифрового сигнала по протоколу RS485, обработки измерительной информации.

Для пирометров имеется автономное ПО «InfraWin», которое предназначено для индикации измеренных значений температуры, настройки параметров, а также хранения и обработки полученных данных. Автономное ПО «InfraWin» полностью метрологически значимое.

Идентификационные данные ПО приведены в таблице 1 и 2.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Идентификационные данные автономного ПО

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 3.

Таблица 3 - Метрологические и технические характеристики пирометров инфракрасных серии 3909020 Е2Т Pulsar 4 и серии 909010 Е2Т Pulsar 4 модернизированные

Знак утверждения типа

наносят на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.

Комплектность

Пирометр    1 шт.

Программное обеспечение «InfraWin»    1 CD-диск

Аксессуары *    1 комплект

Руководство по эксплуатации    1 экз.

Методика поверки МП 2412-0048-2015    1 экз.

Примечание :*Поставляется по дополнительному заказу.

Поверка

осуществляется по документу МП 2412-0048-2015 «Пирометры инфракрасные серии 3909020 Е2Т Pulsar 4 и серии 3909010 Е2Т Pulsar 4 модернизированные. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 6 мая 2016 г.

Эталоны, применяемые при поверке:

Рабочие эталоны единицы температуры 1-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009;

Рабочие эталоны единицы температуры 1-го разряда - эталонные пирометры полного и частичного излучения по ГОСТ 8.558-2009.

Знак поверки наносится в свидетельство о поверке установленного образца.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Пирометры инфракрасные серии 3909020 Е2Т Pulsar 4 и серии 3909010 Е Т Pulsar 4 модернизированные».

Нормативные документы

1    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2    ГОСТ 28243-96 «Пирометры. Общие технические требования».

3    Техническая документация фирмы «LumaSense Technologies GmbH», Германия.
