Трансформаторы тока ТОЛ-А-10, ТОЛ-А-20, ТОЛ-А-35, ТПОЛ-А-10, ТПОЛ-А-20, ТПОЛ-А-35, ТШЛ-А-10, ТШЛ-А-20, 64537-16

64537-16
Трансформаторы тока ТОЛ-А-10, ТОЛ-А-20, ТОЛ-А-35, ТПОЛ-А-10, ТПОЛ-А-20, ТПОЛ-А-35, ТШЛ-А-10, ТШЛ-А-20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.
Карточка СИ
Номер в госреестре 64537-16
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОЛ-А-10, ТОЛ-А-20, ТОЛ-А-35, ТПОЛ-А-10, ТПОЛ-А-20, ТПОЛ-А-35, ТШЛ-А-10, ТШЛ-А-20
Изготовитель ООО "АСТЕР", г.Москва
Год регистрации 2016
Срок свидетельства 11.07.2026
МПИ (интервал между поверками) 10 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТОЛ-А-10, ТОЛ-А-20, ТОЛ-А-35, ТПОЛ-А-10, ТПОЛ-А-20, ТПОЛ-А-35, ТШЛ-А-10, ТШЛ-А-20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения от 6 до 35 кВ.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока ТОЛ-А - опорные, с литой изоляцией, одноступенчатые.

Трансформаторы тока серии ТПОЛ-А - проходные, опорные, с литой изоляцией, одноступенчатые.

Трансформаторы тока ТШЛ-А - шинные, с литой изоляцией, одноступенчатые.

Трансформаторы выпускаются в виде модификаций:

ТОЛ-А-10, ТОЛ-А-20, ТОЛ-А-35, ТПОЛ-А-10, ТПОЛ-А-20, ТПОЛ-А-35, ТШЛ-А-10, ТШЛ-А-20 и в ряде конструктивных исполнений, отличающихся рабочим напряжением, номинальным первичным током, числом обмоток, габаритами и массой.

Трансформаторы серии ТОЛ-А и ТПОЛ-А содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

В трансформаторах ТШЛ-А роль первичной обмотки выполняет шина шинопровода или КРУ. В окне трансформаторов имеется специальное крепление для установки трансформаторов на токоведушей шине. Так же трансформаторы содержат вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Вторичные обмотки намотаны на отдельных магнитопроводах.

Выводы первичной обмотки выведены на верхнюю (боковую) часть литого корпуса в виде контактных площадок с отверстиями для болтов.

Выводы вторичных обмоток трансформаторов выполнены в виде винтов и расположены в контактной коробке, закрепленной на фланце трансформатора и закрываемой съемной изоляционной пломбируемой крышкой.

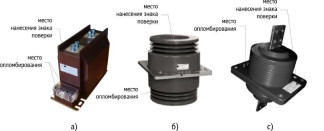

На трансформаторе имеется табличка технических данных с предупреждающей надписью о высоком напряжении на выводах разомкнутых вторичных обмоток.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Технические характеристики

представлены в таблице 1.

Габаритные размеры и масса трансформаторов представлены в таблице 2.

Таблица 1 - метрологические и технические характеристики

Наименование параметра

Значение

Номинальное напряжение, кВ

10; 20; 35

Наибольшее рабочее напряжение, кВ

12; 24; 40,5

Номинальный первичный ток, А

от 5 до 10000

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50 или 60

Число вторичных обмоток

до четырех

Класс точности:

-    обмотки для измерений;

-    обмотки для защиты

0,2S; 0,2; 0,5S; 0,5 5Р;10Р

Номинальная вторичная нагрузка при cos ф = 0,8, В-А:

-    обмотки для измерений;

-    обмотки для защиты

от 5 до 50 от 5 до 50

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 10 до 30

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Кбном

от 5 до 20

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1 в диапазоне рабочих температур от -60 до +50 °С;

УХЛ3 в диапазоне рабочих температур от -60 до +40 °С;

(возможно климатическое исполнение изделий «Т» по специальному заказу)

Средняя наработка на отказ, ч

180 000

Средний срок службы трансформатора, лет

30

Таблица 2 - габаритные размеры и масса

Конструктивное исполнение

Г абаритные размеры, мм

Масса, кг

ТОЛ-А-10-01

345x149x246

25

ТОЛ-А-10-02

462x149x246

27

ТОЛ-А-10-03

335x184x220

27

ТОЛ-А-10-04

455x184x220

28,5

ТОЛ-А-20

308x184x324

32

ТОЛ-А-35

350x548x350

110

ТШЛ-А-10

305x260x305

50

ТШЛ-А-20

525x430x525

120

ТПОЛ-А-10

430x200x300

21

ТПОЛ-А-20

750x320x320

45

ТПОЛ-А-35

1110x320x320

70

Знак утверждения типа

наносится методом трафаретной печати со слоем защитного покрытия на табличку технических данных трансформаторов, также знак указывается на титульном листе паспорта.

Комплектность

-    трансформатор тока    1 шт.;

-    паспорт    1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (Регистрационный № 27007-04); прибор сравнения КНТ-03 (Регистрационный № 24719-03); магазин нагрузок МР3025 (Регистрационный № 22808-02).

Знак поверки наносится на последний лист паспорта и на табличку технических данных на корпусе трансформаторов напряжения.

Сведения о методах измерений

приведены в паспорте.

Нормативные документы

  1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
  2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
  3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
  4. ТУ 3414-024-41105099-2016 «Трансформаторы тока ТОЛ-А, ТПОЛ-А; ТШЛ-А».
