Государственный реестр средств измерений

Индикаторы часового типа с ценой деления 0,01 мм, 64541-16

Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Документы
Карточка СИ
Номер в госреестре 64541-16
Наименование СИ Индикаторы часового типа с ценой деления 0,01 мм
Изготовитель АО Кировский завод "Красный инструментальщик" (Крин), г.Киров
Год регистрации 2016
Срок свидетельства 11.07.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Индикаторы часового типа с ценой деления 0,01 мм (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Описание

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.

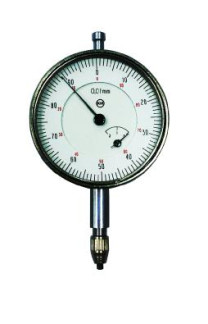

Индикатор состоит из измерительного стержня, перемещающегося в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки.

Индикаторы могут изготавливаться с регулируемым полем допуска.

Индикаторы всех серий могут комплектоваться ушком для крепления.

Опломбирование индикаторов от несанкционированного доступа не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики индикаторов

Класс

точ

ности

Наибольшая разность погрешностей, мкм

Размах показаний индикатора для диапазона измерений, мкм, не более

Вариация показаний индикатора для диапазона измерений, мкм, не более

на любом участке диапазона измерений, мм

во всем диапазоне измерений, мм

А0,1

А1

А2

А5

А10

А25

до 10 мм

св. 10 мм

до 10 мм

св. 10 мм

0

4

8

10

12

15

22

3

5

2

5

1

6

10

12

16

20

30

6

3

6

Примечания:

1.    Под А0,1 и А1 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.

2.    Под А2, А5, А10, А25 понимают алгебраические разности ординат самой высокой и самой низкой точек кривой погрешностей индикатора с диапазоном измерений соответственно от 0 до 2 мм (А2), от 0 до 5 мм (А5), от 0 до 10 мм (А10) и от 0 до 25 мм (А25) при прямом или обратном ходе измерительного стержня.

Диапазон

измерений,

мм

Наибольшее измерительное усилие при прямом ходе, Н

Колебание измерительного усилия, Н

при прямом или обратном ходе

при изменении направления движения измерительного стержня

От 0 до 2

1,5

0,4

0,5

От 0 до 5

0,6

От 0 до 10

От 0 до 25

3,0

1,8

1,0

Таблица 3 - Технические характеристики индикаторов

Диапазон

измерений,

мм

Наибольший

диаметр

циферблата,

мм

Г абаритные размеры (ДхШхВ), мм, не более

Масса, кг, не более

Присоедини

тельный

диаметр

гильзы

Отклонение от цилиндричности присоединитель ного диаметра гильзы, мкм, не более

От 0 до 2

42

42х22х76*

0,085

8h7

8

От 0 до 5

42

42х23х88*

0,100

От 0 до 10

60

60х24х107*

0,185

От 0 до 25

84

84х53х160

0,330

Примечание: *-размеры указаны без учёта размера крепёжного ушка.

Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы не превышает 0,63 мкм. Параметр шероховатости Ra рабочей поверхности измерительного наконечника не превышает 0,1 мкм.

Условия эксплуатации:

-    температура окружающей среды, °С    20±5;

-    относительная влажность, %, не более    80.

Средний срок службы, лет, не менее    6.

Знак утверждения типа

наносят на наружную поверхность футляра индикатора методом наклейки и на титульный лист паспорта типографским методом.

Комплектность

Т аблица 4 - Комплектность средств измерений_

Наименование

Количество

Индикатор часового типа

1 шт.

Футляр

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу МИ 2192-92 «ГСИ. Индикаторы часового типа с ценой деления 0,01 мм. Методика поверки».

Основное средство поверки:

Прибор для поверки измерительных головок мод. KIT МЗ, исполнение KIT МЗ 25, с пределами допускаемой абсолютной погрешности ±0,6 мкм, регистрационный номер в Федеральном информационном фонде 26322-09.

Допускается применять средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Нормативные документы, устанавливающие требования к индикаторам часового типа с ценой деления 0,01 мм

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия».
